车床适配刀架安装式钻夹头结构设计

　　在普通卧式车床的日常加工作业中，轴类、盘类零件端面的孔加工工序一直是高频作业场景，常规操作中多采用尾座安装钻具的方式完成钻孔，但尾座进给的行程限制、与主轴的同轴度调校耗时、小行程孔加工时的操作冗余，一直是一线加工人员需要反复适配的痛点。这款适配车床刀架安装的钻夹头结构，正是针对这类加工场景做的定向适配设计，无需依赖车床尾座结构，直接安装在标准四方刀架工位上，即可完成钻削类工序的加工，大幅缩短工序切换的调校时间。

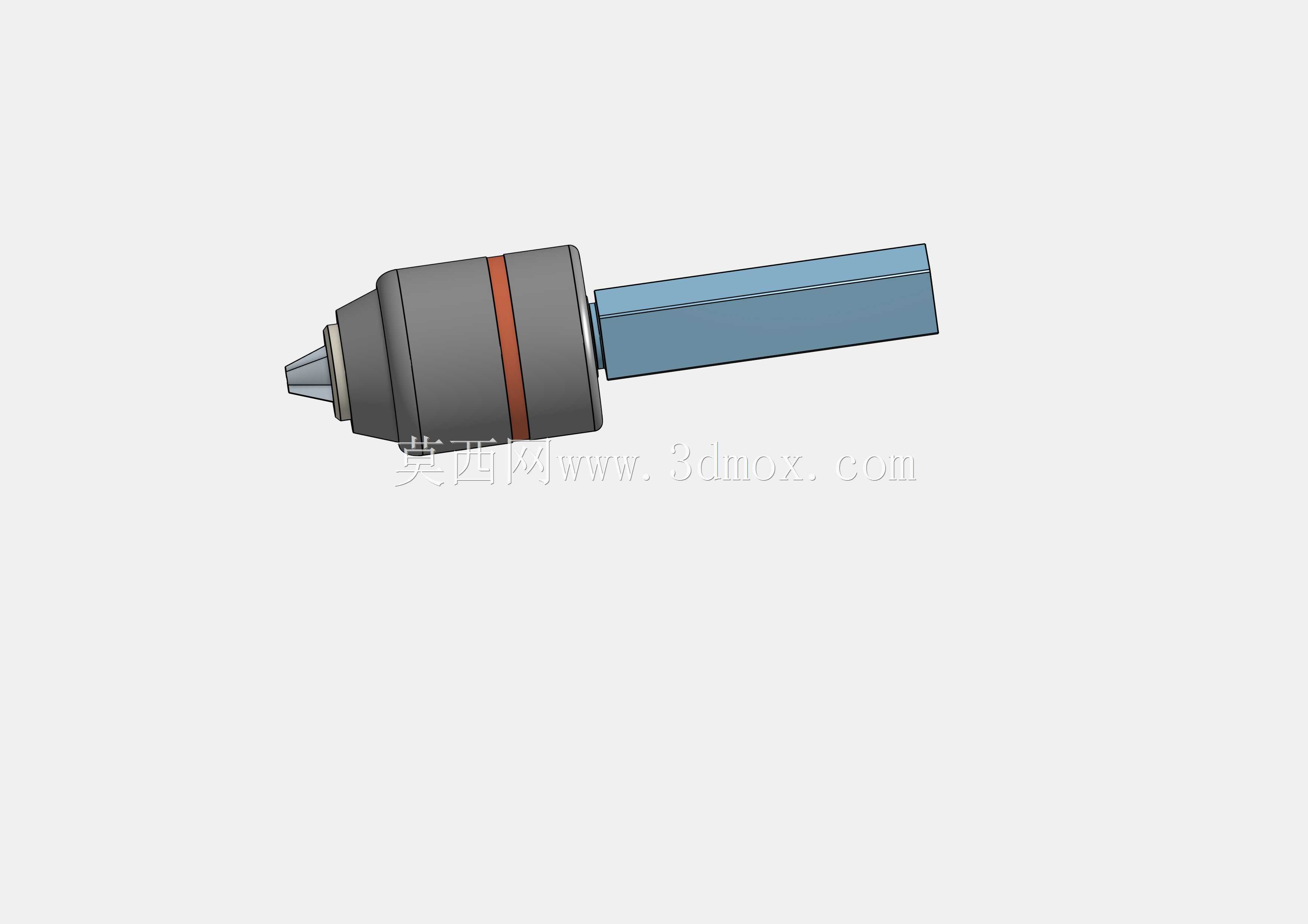

　　从结构适配性来看，该钻夹头的连接刀杆采用16毫米见方的碳钢材质加工，完全匹配常规普通车床四方刀架的标准装夹尺寸，安装时无需额外加装过渡套、调整垫等辅件，直接将方柄部分装入刀架装夹槽，锁紧刀架压板即可完成初步固定，装夹后钻夹头的回转中心与车床主轴中心的高度差可通过刀架自身的高度调整功能快速校准，无需额外修磨垫片。钻夹头本体采用通用经济型自紧钻夹头结构，夹持范围覆盖1.5毫米至13毫米直径的直柄钻具，可适配日常加工中绝大多数的麻花钻、中心钻、铰刀等孔加工刀具，夹持力可满足常规碳钢、有色金属材料的钻削扭矩需求，不会出现钻削过程中刀具打滑、退钻时刀具脱落的问题。

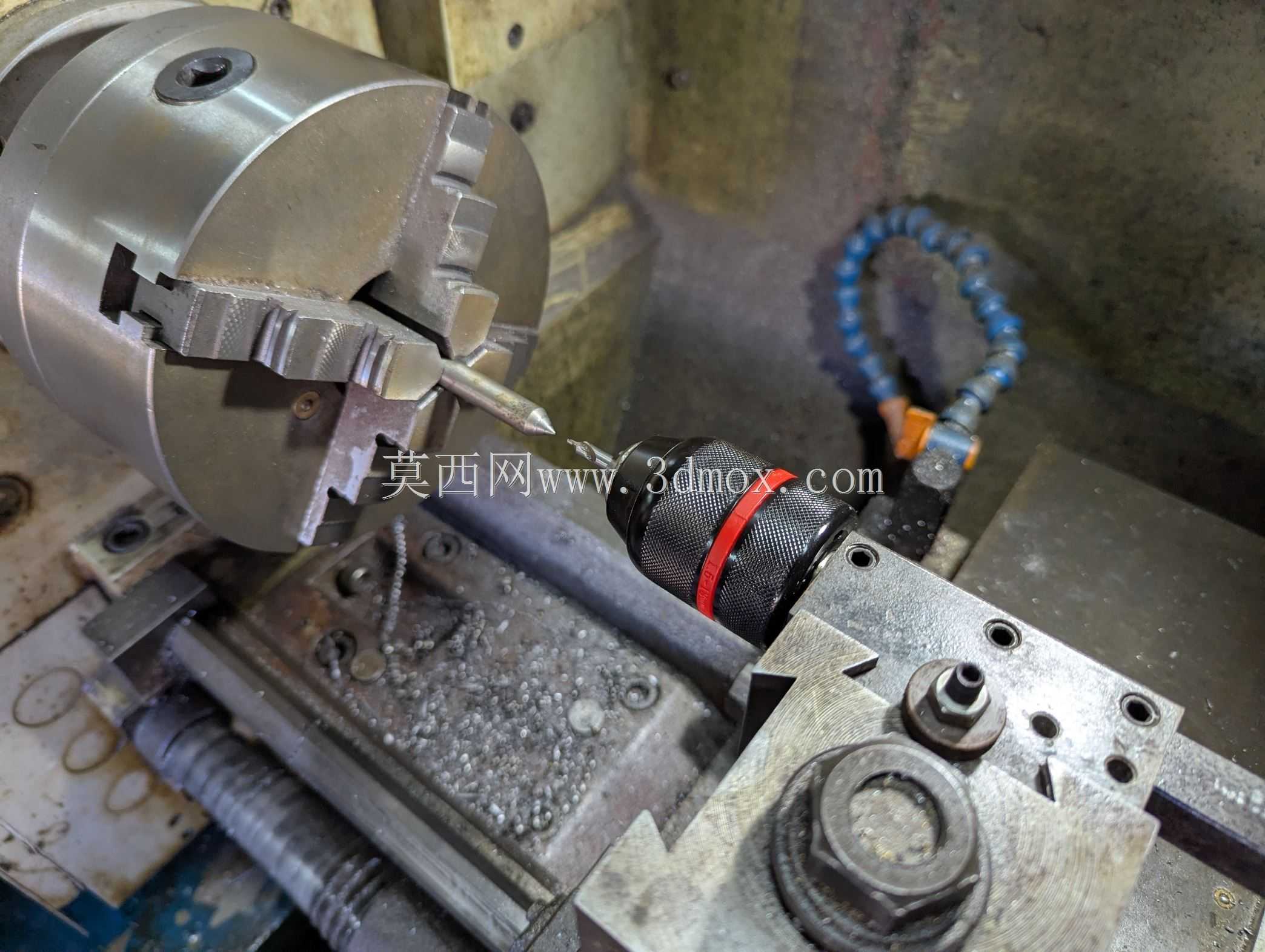

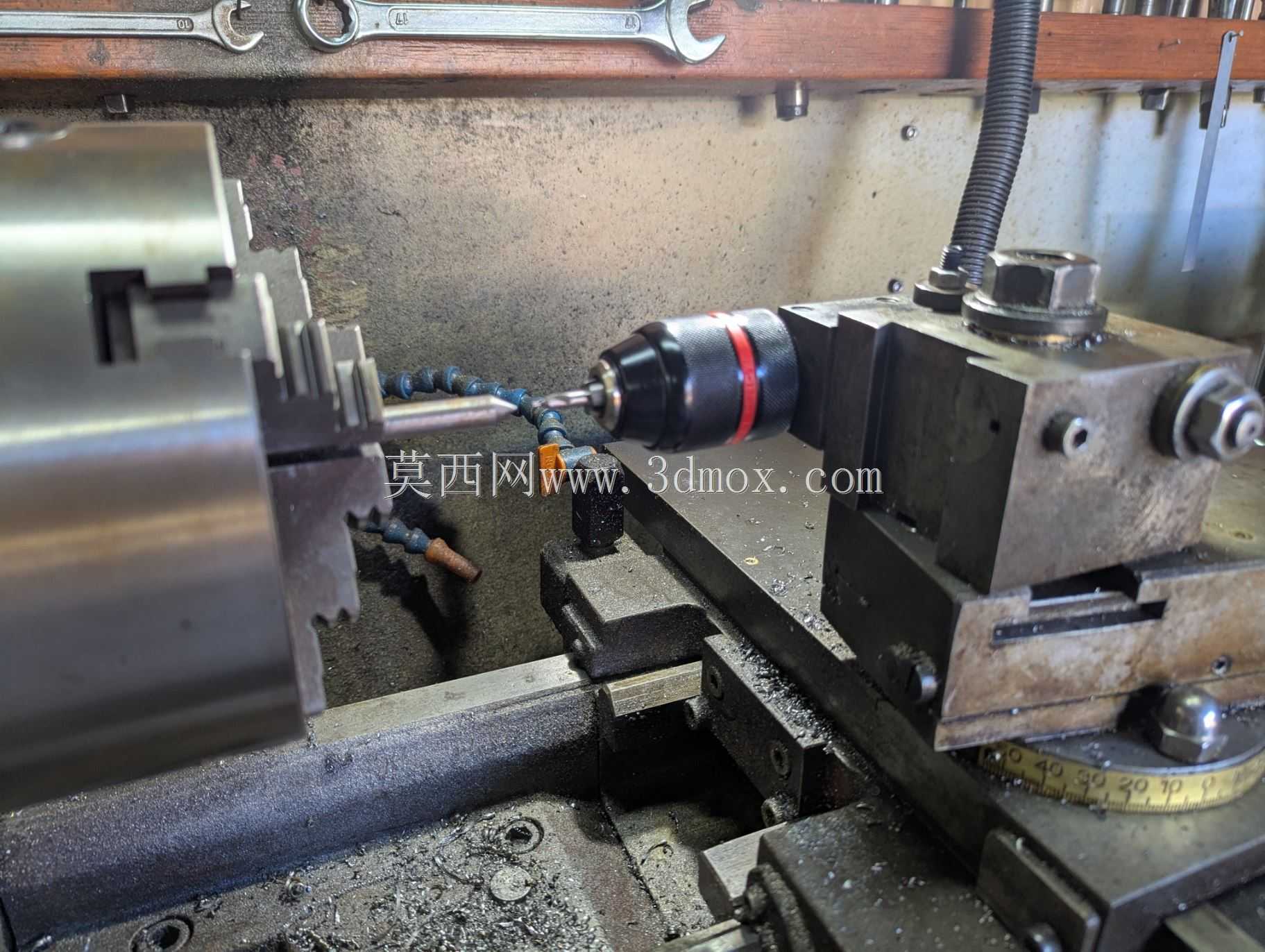

　　实际加工场景中，该结构可直接利用车床的纵向进给机构完成钻削进给动作，相比尾座进给的操作方式，刀架进给的行程更长，且可配合车床的自动进给功能实现恒定进给量钻削，有效降低人工操作的劳动强度，同时在加工轴类零件径向孔、端面偏心孔等特殊工位时，可配合刀架的工位切换、中拖板的横向进给快速调整孔位坐标，无需反复拆装尾座、调校尾座中心，尤其适合小批量多工序的零件加工场景，可将单批次零件的孔加工工序准备时间压缩六成以上。

　　设计过程中充分考虑了车床加工的切削工况，刀杆与钻夹头的连接部位采用刚性直连结构，没有额外的活动间隙，可有效降低钻削过程中的振颤问题，提升钻孔的表面质量与位置精度；刀杆部分的长度经过严格核算，安装后钻夹头前端与卡盘的安全距离足够，不会出现刀架进给至行程极限时与卡盘发生碰撞的问题，同时刀杆的悬伸长度控制在合理范围内，避免长悬伸带来的刚性不足问题，钻削过程中排屑空间充足，不会出现切屑缠绕夹头的情况。

　　从安装边界来看，该结构完全适配市面上绝大多数普通卧式车床的标准四方刀架，不需要对车床原有结构做任何改装，拆下即可恢复刀架的正常车削工位使用，不存在设备改装带来的精度损失风险；钻夹头的拆装维护与普通通用钻夹头完全一致，夹头磨损后可直接替换同规格标准件，不需要定制专用配件，日常维护成本极低。在加工小直径深孔、端面定位中心孔、轴类横销孔等工序时，该结构的操作便利性远高于传统尾座钻孔方式，尤其适合维修类车间、小批量加工单元的日常作业需求，不需要额外购置专用钻孔工装，即可拓展普通车床的加工适配范围。

　　结构细节上，刀杆的方柄部分加工精度严格遵循车床刀架的装夹公差要求，相邻面的垂直度、平面度都控制在合理公差范围内，装夹后不会出现偏斜问题，钻夹头与刀杆的连接同轴度经过调校，安装后刀具回转中心与主轴中心的同轴度可控制在0.02毫米以内，可满足高精度孔加工的位置度要求；钻夹头的锁紧方式采用手拧自紧结构，更换刀具时不需要使用专用夹头扳手，徒手即可完成刀具的装拆，进一步缩短工序切换的辅助时间。针对车床加工时的切削液喷淋场景，钻夹头的内部结构做了基础的防尘防液设计，可阻挡切削液和金属切屑进入夹头内部，延长夹头的使用寿命，减少日常清理维护的工作量。
