三爪自定心液压车床卡盘结构设计

　　在普通车床与数控车床的回转类零件加工场景中，卡盘是直接决定装夹精度、加工效率与操作安全性的核心功能部件，这套三爪自定心液压卡盘的三维结构，完整还原了量产型液压卡盘的内部传动逻辑与外部安装接口，可直接用于机床改造、夹具选型参考以及同类产品的结构优化设计。从实际加工场景来看，这类卡盘主要适配盘类、短轴类回转零件的装夹作业，在批量零件加工场景下，相比手动三爪卡盘，液压驱动的结构能大幅降低操作人员的装夹劳动强度，同时夹紧力可通过液压系统压力进行线性调节，避免手动装夹时夹紧力不均导致的零件变形、装夹偏移问题，尤其适合薄壁环形零件、有色金属零件的精加工工序，能有效减少装夹造成的圆度、同轴度误差。

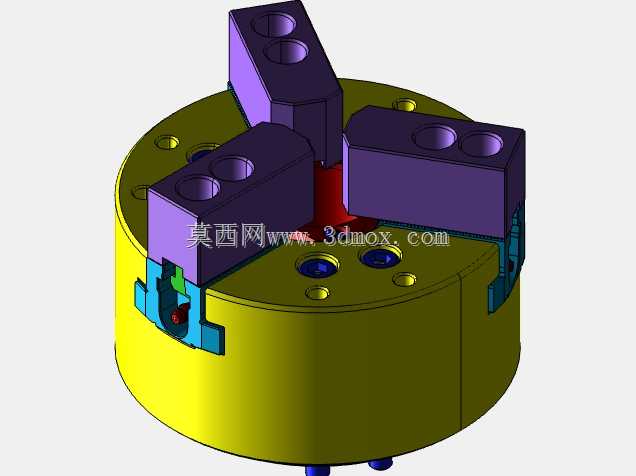

　　从结构设计逻辑来看，这套卡盘采用了经典的楔式动力传动结构，卡盘本体为圆柱形整体结构，底部设置有标准的车床主轴连接法兰接口，安装时可直接通过法兰端的螺栓孔与车床主轴端面对接，本体内部设置有三个沿圆周120°均匀分布的楔形滑块，与三个卡爪底部的楔形槽形成滑动配合，当液压油缸驱动拉杆做轴向运动时，楔形滑块会同步带动三个卡爪沿径向做同步开合运动，依靠三个卡爪的同步位移实现零件的自动定心，定心精度可控制在0.02mm以内，满足多数精加工工序的装夹精度要求。卡爪部分采用了分离式设计，上部的软爪可根据待加工零件的直径、外形进行二次车削修配，适配不同装夹直径的零件，卡爪上设置的两个安装孔用于软爪与底部滑座的螺栓连接，安装拆卸便捷，可根据加工需求快速更换不同规格的卡爪，无需拆解卡盘内部结构。

　　从安装边界尺寸来看，卡盘本体的外径尺寸适配主流中型数控车床的主轴安装规格，本体厚度方向预留了内部滑块的运动行程空间，安装时需保证卡盘后端与液压回转油缸的拉杆连接同轴度，避免拉杆偏载造成卡盘内部楔形面的异常磨损。卡盘本体端面上分布的多个螺纹孔与定位销孔，一方面用于卡盘内部端盖的固定，另一方面可作为特殊装夹需求时的辅助定位接口，在加工异形零件时可通过这些接口安装定制化的定位挡块，拓展卡盘的装夹适配范围。卡盘侧面设置的三个防护端盖，用于密封内部楔形传动结构，避免加工过程中的切屑、切削液进入卡盘内部造成滑动面磨损，日常维护时仅需定期拆开端盖对楔形滑动面加注润滑脂，即可保证卡爪开合的顺畅性，延长卡盘的整体使用寿命。

　　在实际功能特性上，这套卡盘的三个卡爪同步运动的设计，省去了手动卡盘装夹时的逐个找正环节，单次装夹时间可缩短至数秒，在批量加工场景下能有效提升机床的加工效率；液压驱动的夹紧方式可保持稳定的夹紧力，在高速车削加工时不会出现手动卡盘常见的夹紧力衰减、零件飞出的安全隐患，适配最高转速可满足多数常规车削加工的转速要求。设计过程中，楔形传动面的角度经过优化，既保证了足够的传动比，将轴向的油缸推力转化为足够的径向夹紧力，又具备自锁特性，在液压系统突发失压时，卡爪不会瞬间松开造成安全事故。卡爪的行程设计覆盖了常规盘类、轴类零件的装夹直径范围，无需频繁更换卡爪即可完成同批次不同直径零件的装夹作业，适配柔性化批量生产的加工需求。
