电源变压器用曲面成型安装固定支架

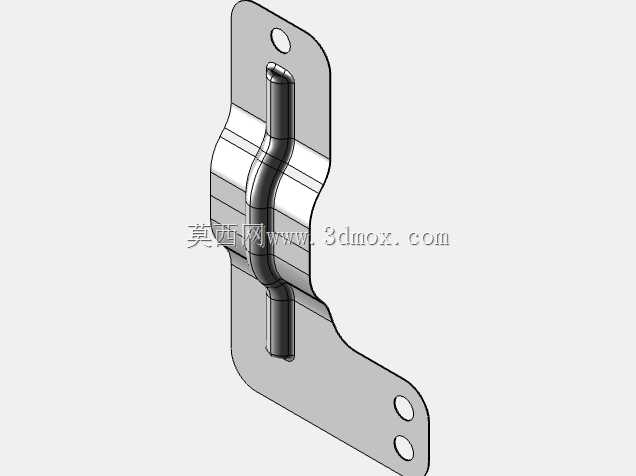

　　在中小功率电源变压器的装配场景中，这类成型支架是连接变压器本体与设备安装基面的核心承载构件，日常多应用于工业控制电源模块、通信基站供电单元、小型机电设备内置供电组件的安装环节，替代传统的平面折弯支架，解决异形安装基面下变压器固定不稳、装配应力集中的问题。不同于常规平板冲压支架的直边折弯结构，这款支架采用生成形状设计逻辑完成曲面构建，中间的弧形凸起结构完全匹配变压器铁芯侧部的圆弧轮廓，装配时可以完全贴合变压器的壳体曲面，不会出现平面支架与圆弧壳体点接触导致的应力集中问题，长期受设备振动影响也不会出现固定点松动、支架变形的情况。

　　从安装边界来看，支架两端的安装耳板做了差异化的孔位设计，一端为单圆孔，适配设备基面上的定位销做预装定位，另一端为双圆孔，适配M4规格的标准紧固件完成最终锁紧，两个安装耳板不在同一平面上，存在固定的高度差与角度偏移，刚好适配设备内部阶梯状的安装基面，不需要额外加装调整垫片就能完成变压器的水平校准，减少装配环节的零件数量与调整工时。设计过程中没有采用传统的实体拉伸加切除的建模逻辑，而是先提取变压器壳体的贴合曲面作为参考，通过曲面偏移生成支架的主体壁厚，再对安装耳板部分做曲面延伸与加厚，最后对所有的折弯过渡区域做圆角处理，避免钣金冲压过程中出现应力开裂的问题，同时也能减少安装过程中锐边划伤操作人员的风险。

　　支架中间的弧形贴合面做了0.2mm的内凹余量，装配时可以在支架与变压器壳体之间填充导热硅胶片，既可以填充装配间隙提升固定稳定性，还能将变压器工作时产生的热量通过支架传导到设备安装基面，辅助提升变压器的散热效率，降低长期高温工作下的绝缘老化速度。在实际选型适配时，需要注意支架的整体安装跨度，两端安装孔的中心距要和设备基面上的预装螺孔位置完全匹配，中间弧形凸起的曲率半径要和待固定变压器的侧部轮廓一致，避免出现贴合间隙过大导致固定失效的问题。

　　这类曲面成型支架相比传统的折弯支架，虽然冲压模具的加工复杂度略有提升，但在异形安装空间下的适配性更强，不需要针对特殊安装面单独开发定制支架，能够覆盖更多同规格不同安装基面的变压器装配需求，减少配件的种类数量，降低生产环节的物料管理成本。支架的壁厚选取1.2mm的冷轧钢板作为基材，表面做镀锌钝化处理，能够满足常规工业环境下的防腐蚀要求，静态承载能力可以满足5kg以内的变压器固定需求，在10-2000Hz的振动测试环境下，固定点的位移量小于0.1mm，完全满足工业设备的电气装配可靠性要求。设计时还对支架的边缘做了压毛边处理，所有的安装孔位都做了反向沉孔设计，紧固件安装后螺丝头部不会突出支架表面，避免和设备内部的其他电气元件发生干涉，提升设备内部的空间利用率。
