小型电子散热铝型材结构件

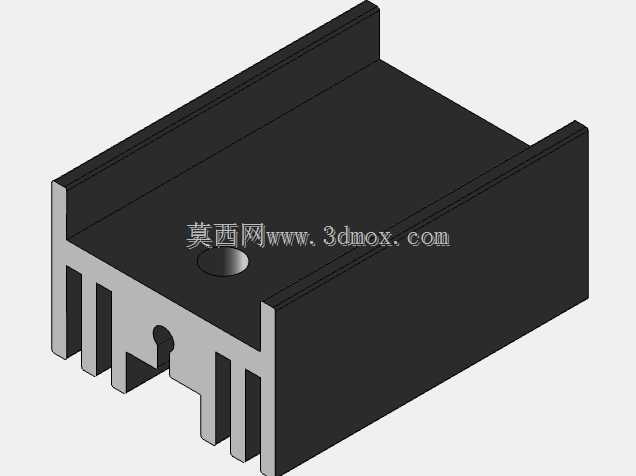

　　在小功率电源模块、板载DC-DC变换电路、小型线性稳压单元的热设计环节，这类紧凑尺寸的铝挤散热件是解决功率器件温升问题的核心配套结构，日常选型中经常会遇到PCB安装空间局促、功率器件封装高度受限的场景，这款散热件的尺寸设定刚好匹配15mm宽度、10mm厚度、21mm长度的安装边界，不会挤占周边电容、接插件的布局空间，适配TO-220等常见直插功率器件的安装需求。从结构设计逻辑来看，这款散热件采用铝挤一次成型工艺，主体基座保留足够的厚度来保证横向导热效率，基座表面预留的安装孔位可直接通过螺丝与功率器件的固定孔锁合，无需额外加装转接支架，降低装配工序的复杂度。

　　两侧延伸的挡边结构一方面可以增加散热件的整体结构强度，避免铝挤薄壁在运输、装配过程中出现弯折变形，另一方面可以在自然对流场景下引导气流沿鳍片间隙流动，减少散热死角。底部的多道鳍片开槽设计，在有限的外形尺寸内尽可能拓展了与空气的接触面积，鳍片的厚度与间距经过匹配，既保证铝挤成型的工艺可行性，不会出现拔模斜度过大导致鳍片变形的问题，也能避免鳍片间距过小造成积灰影响长期散热效率。实际应用场景中，这类散热件多用于小功率电源变压器配套的整流、稳压电路散热，也可适配小型工控板卡上的功率管、三端稳压器的散热需求，安装时仅需在器件与散热件接触面涂覆薄层导热硅脂，填补微观接触面的空气间隙，就能实现良好的热传导效果。

　　设计这类紧凑尺寸散热件的时候，需要重点考量安装边界的干涉问题：21mm的长度方向不会超出常规小功率电源模块的壳体边缘，10mm的厚度方向不会与PCB上相邻的电解电容、接线端子产生空间冲突，15mm的宽度刚好覆盖单TO-220封装器件的发热面，不会出现散热面积冗余导致的成本浪费，也不会因为散热面积不足造成功器件结温超标。从结构细节来看，基座上的定位凹位可以在装配时快速对齐功率器件的安装孔，减少人工对位的时间成本，鳍片端部的倒角处理可以避免装配过程中划伤操作人员的手部，也不会刮伤周边导线的绝缘层。在自然对流冷却的工况下，这类散热件可以满足1-3W功率损耗的器件散热需求，将器件壳温控制在合理区间，保证电源电路长期工作的稳定性，无需额外加装风扇，降低整机的噪音与功耗。如果是密闭壳体内部的应用场景，这款散热件的基座平面度控制在合理范围内，可以保证与器件表面的充分接触，减少接触热阻，即使壳体内空气流动速度较慢，也能通过铝型材本身的导热特性将热量分散到更大的表面积上，缓慢散发到周围环境中。

　　不同于大尺寸工业散热器的复杂结构，这类小型散热件的设计核心是在极小的安装空间内平衡散热效率、结构强度、装配便利性三者的关系，不需要冗余的结构设计，每一处开槽、每一个挡边都有对应的工程作用：底部的开槽除了增加散热面积，还可以作为走线避让位，方便功率器件的引脚弯折走线，避免引脚与散热件接触造成短路风险；两侧的挡边高度经过设定，不会遮挡器件的引脚焊接区域，方便波峰焊或者手工焊接操作。在三维建模过程中，这类铝挤件的建模需要重点保证拔模方向的一致性，所有鳍片的拔模斜度统一沿铝挤出模方向设定，避免出现倒扣结构导致无法开模生产，安装孔位的位置度公差需要匹配功率器件的孔位尺寸，保证装配时螺丝可以顺利穿过，不会出现孔位错位导致的装配应力，长期使用下造成功器件引脚受力断裂的问题。
