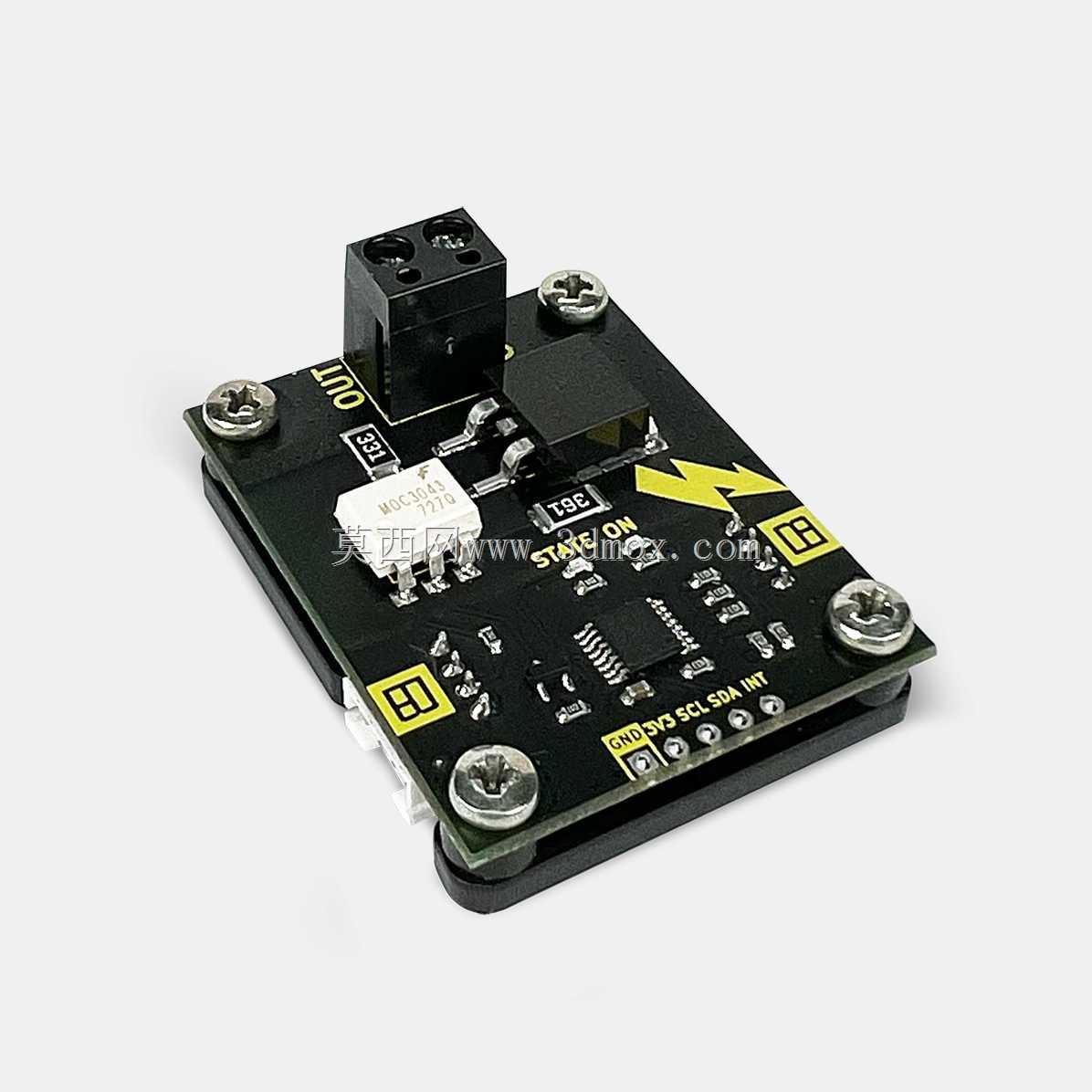

BRIICK双向晶闸管交流控制电路板

　　这款双向晶闸管控制板属于嵌入式电子控制模块，主要适配教学实验平台的黑板边缘扩展接口，通过4芯电缆完成与主控板的信号、电源连接，核心功能是实现交流负载的通断与调压控制，额定适配交流220V供电场景，最大持续通流能力为3A，可直接驱动小功率交流加热元件、小型交流电机、照明灯具等常见阻性、感性交流负载，在教学实验、小型自动化装置、DIY智能控制项目中可作为交流侧的功率执行单元使用。

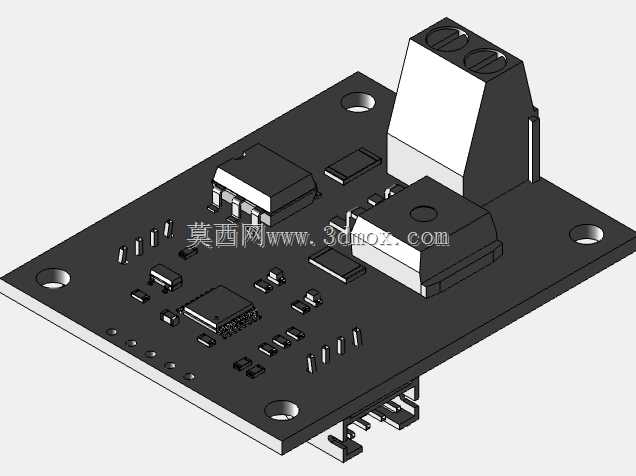

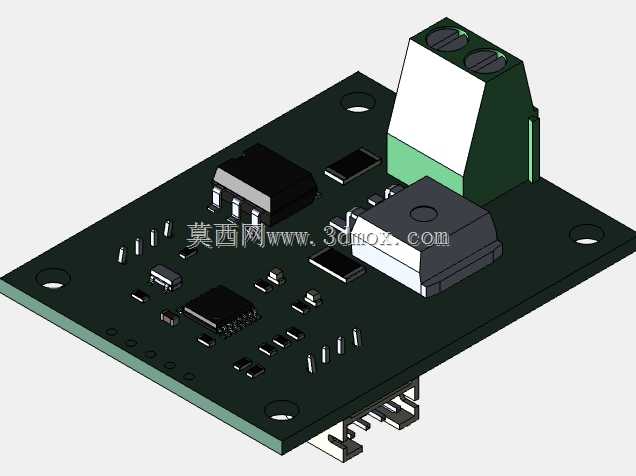

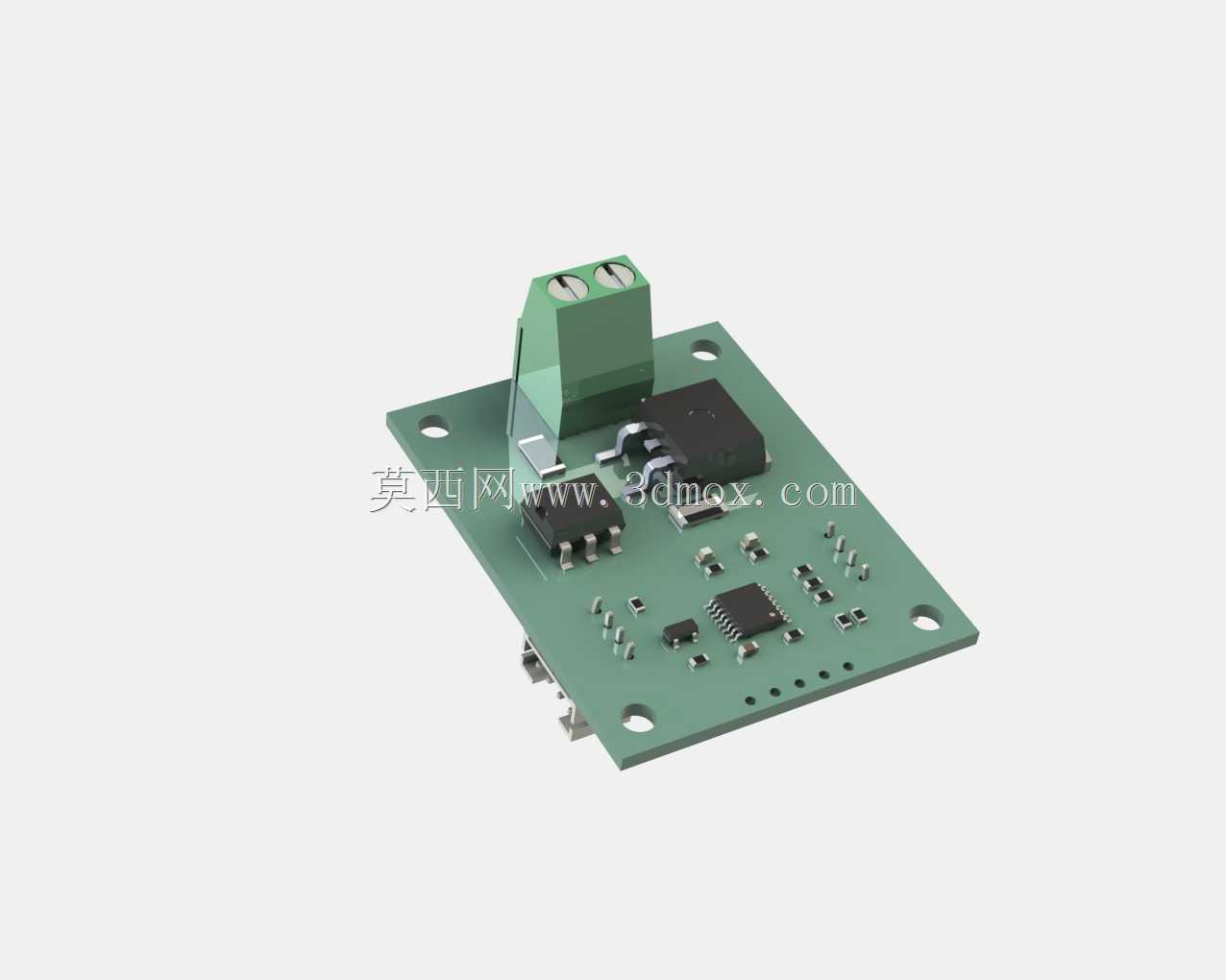

　　从结构设计来看，整块PCB采用FR-4环氧玻纤基板，板边预留四个对称的安装固定孔，孔位尺寸适配M3规格的安装螺丝，可直接固定在实验台架、设备壳体内部的安装柱上，安装孔的位置公差控制在±0.1mm，保证批量装配时的互换性。板载的绿色接线端子为交流输入、输出的强电接口，端子采用栅栏式设计，接线时可通过顶部的螺丝压紧导线，适配0.5-1.5平方毫米的多股铜芯导线，端子旁预留了清晰的强电标识区域，避免接线时强弱电混淆。

　　电路布局上，强电区域与弱电信号区域做了明确的物理分隔，双向晶闸管功率器件布置在接线端子旁，缩短强电走线路径，减少大电流走线对弱电信号的干扰；晶闸管旁配套布置了阻容吸收回路，抑制器件关断时产生的尖峰电压，避免误触发与器件击穿。信号处理区域布置了触发隔离电路、信号调理芯片，将主控板传来的弱电平触发信号经过光电隔离后传递给晶闸管门极，实现强弱电之间的电气隔离，隔离耐压等级满足2500V交流绝缘要求，保障主控侧的低压电路与操作人员的安全。

　　板上的贴片元件全部采用工业级温宽规格，可在-10℃到60℃的环境温度范围内稳定工作，PCB走线的载流量按照3A持续电流设计，强电走线宽度不小于2mm，走线铜箔厚度为1盎司，大电流区域额外做了开窗加锡处理，降低长时间工作时的走线温升。板边的4芯连接接口采用防反插设计，接口的定位缺口可避免电缆插反导致的电路损坏，接口引脚定义依次为电源正、信号地、触发信号、保留引脚，适配对应主控黑板的扩展接口定义，无需额外转接即可直接插接使用。

　　在实际应用中，该模块可配合主控板实现交流负载的过零触发、移相调压功能，过零触发模式下可减少对电网的谐波污染，适合驱动阻性加热类负载；移相调压模式下可实现负载两端电压的连续调节，适合灯光调光、小型电机调速等场景。模块的整体外形尺寸紧凑，安装后不会占用过多的设备内部空间，板上所有元件的高度均不超过接线端子的顶部高度，可在模块上方叠加安装其他扩展板卡，提升安装空间的利用率。

　　设计过程中充分考虑了教学场景下的反复插拔、接线操作的耐用性，接线端子的插拔寿命不小于100次，板边接口的插拔寿命不小于500次，PCB表面做了阻焊层处理，避免日常操作中焊盘氧化、短路等问题。模块的触发电流参数经过精准校准，可兼容3.3V、5V电平的触发信号，适配绝大多数常用的主控板IO口输出能力，无需额外增加驱动电路即可直接驱动晶闸管导通。
