带内花键连接结构的法兰轮毂

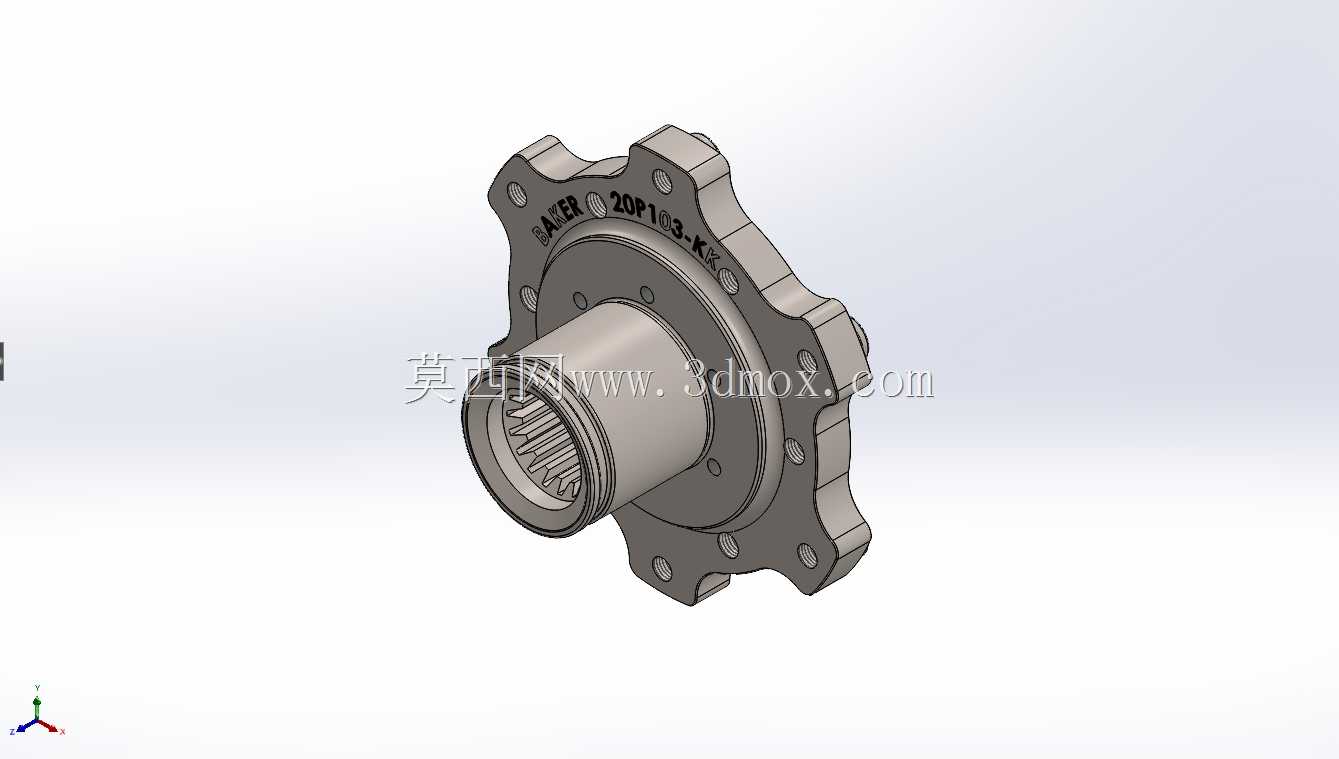

　　在行走类机械的传动链路末端，法兰轮毂是衔接半轴与行走轮的核心受力构件，日常工况下需要同时传递驱动扭矩、承载整机垂向载荷，还要耐受作业过程中来自路面的交变冲击，其结构合理性直接决定行走系统的可靠性与维护周期。这款法兰轮毂采用分体式功能分区设计，一端为带内花键的筒状轴套结构，另一端为外缘带安装凸耳的法兰盘体，两个功能段通过圆弧过渡结构连为一体，避免应力集中带来的结构失效风险。内花键段的齿形参数匹配对应半轴的外花键规格，采用渐开线齿形设计，相比矩形花键具备更高的齿面接触强度，能在大扭矩传递工况下减少齿面压溃、磨损的概率，花键孔的入口端设计有导向倒角，装配时可快速对齐半轴花键，降低装配难度，同时避免装配过程中磕碰花键齿端造成的装配卡滞。

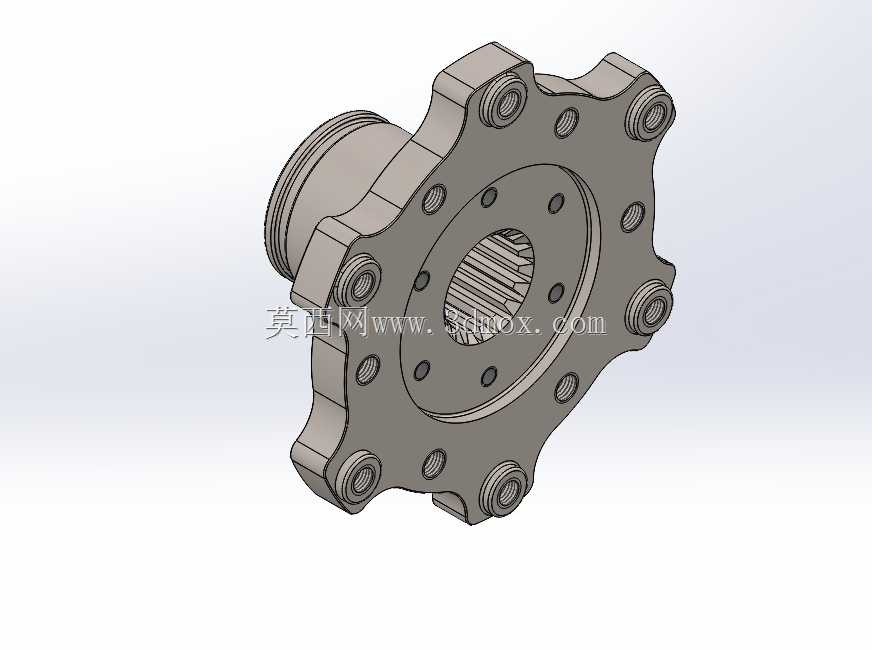

　　法兰盘体的外缘均匀分布多个带安装孔的凸耳结构，凸耳的位置度公差严格控制在±0.05mm范围内，确保与轮辋连接时各螺栓受力均匀，不会出现单根螺栓过载断裂的问题；凸耳与盘体的连接位置做了加厚处理，对应螺栓孔的位置设计有沉头座，既可以容纳螺栓头部避免突出干涉，也能增大螺栓与盘体的接触面积，分散连接面的压应力。盘体靠近轴套的位置设计有环形密封槽，可安装对应规格的骨架油封，阻挡外部泥水、粉尘进入轮毂内部的轴承腔，同时防止腔体内的润滑脂泄漏，延长轴承的使用寿命。

　　从安装边界来看，轴套段的外径尺寸匹配对应轮毂轴承的内圈内径，装配时轴承内圈与轴套采用过盈配合，过盈量控制在0.02-0.04mm之间，既保证轴承内圈与轴套同步转动无相对滑移，又不会因过盈量过大导致轴套变形挤压内花键。法兰盘的端面设计有定位止口，止口的直径公差采用H7级精度，与轮辋的定位止口间隙配合，装配时可快速实现轮辋与轮毂的同轴定位，减少车轮的径向跳动量，降低行走过程中的振动与轮胎异常磨损。设计过程中针对不同工况做了受力仿真优化，在花键与轴套的过渡位置、法兰凸耳的根部位置都做了圆角过渡处理，圆角半径根据应力集中系数调整，确保在额定载荷下最大应力值低于材料屈服强度的60%，预留足够的安全裕度应对突发冲击载荷。

　　材料选型上适配常用的40Cr调质钢，调质硬度控制在28-32HRC，兼顾芯部韧性与表面耐磨性，花键齿面与法兰安装面可根据需求做高频淬火处理，进一步提升表面硬度，延长高负载工况下的使用寿命。这款结构的法兰轮毂可适配中小型工程机械、农用机械、特种作业车辆的行走驱动轮端，相比一体式铸造的普通轮毂，其花键段的加工精度更容易保证，法兰盘的安装平面度可通过一次装夹车削完成，减少了二次装夹带来的形位公差误差。在实际装配流程中，可先将轴承、油封压装到轴套段，再将整体组件装入桥壳的轴承座孔，最后通过法兰凸耳的螺栓连接轮辋，装配工序简洁，后期维护时仅需拆卸法兰螺栓即可分离轮辋，无需拆解整个桥壳端的轴承组件，大幅降低现场维护的工作量。针对不同的载荷等级需求，可通过调整法兰盘的厚度、凸耳数量、花键的模数与齿数来适配不同的扭矩传递要求，无需大幅改动整体安装边界，具备较好的系列化拓展空间。
