蜗轮传动机构配套防护壳体结构设计

　　这款蜗轮配套壳体，是蜗轮蜗杆传动副的核心承载防护构件，日常在各类需要大减速比、扭矩换向的传动场景中承担核心作用，从输送线的驱动端、小型起重设备的回转机构，到自动化生产线的转角传动单元，都能见到这类壳体的应用。它的核心作用首先是为内部啮合的蜗轮、蜗杆提供封闭的安装空间，隔绝车间内的金属切屑、粉尘、切削液等杂质侵入啮合副，避免磨粒磨损加速蜗轮蜗杆的失效，同时为传动副提供稳定的润滑油储存腔，保证啮合面持续处于油浴润滑状态，降低传动过程中的摩擦损耗与运行噪音。

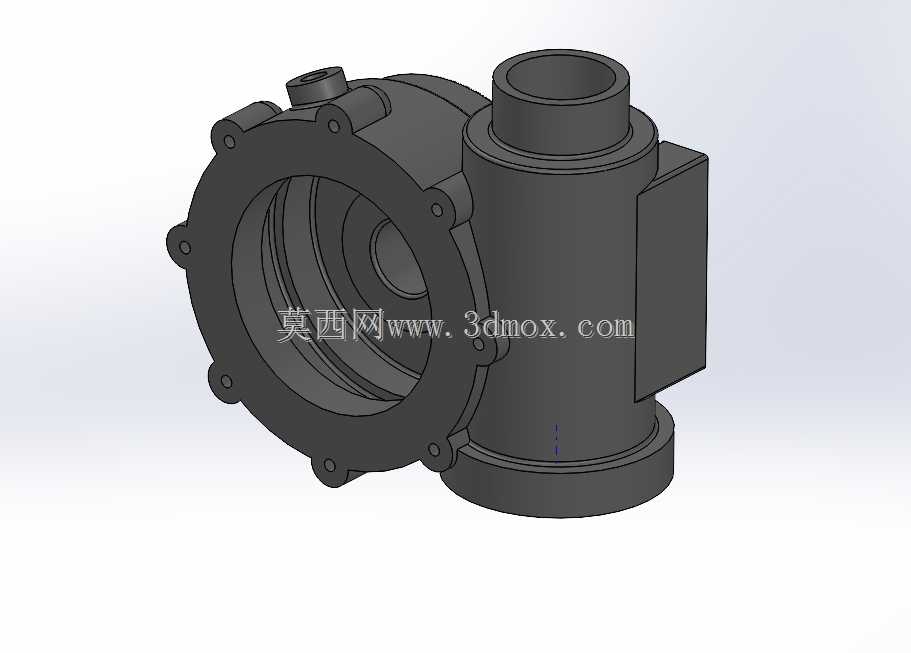

　　从结构设计逻辑来看，壳体采用了一体化铸造成型的主体思路，左侧大直径法兰端面是蜗轮腔的安装基准面，法兰周向均匀布置的螺栓孔，用于和端盖完成密封连接，加工时需要保证法兰端面的平面度与螺栓孔的位置度，避免端盖安装后出现偏斜，导致蜗轮轴的同轴度超差，引发传动卡滞、异响等问题。法兰内侧的阶梯槽结构，分别用于安装蜗轮轴的支撑轴承、油封组件，槽径的公差配合需要根据所选轴承的外圈过盈要求设定，既要保证轴承安装后无径向窜动，又要避免压装时出现壳体开裂的问题。

　　壳体中部垂直布置的筒体结构是蜗杆的安装腔，上下两端的筒径分别对应蜗杆轴的上下支撑轴承位，上端的凸台结构用于安装轴承端盖或者注油组件，下端的封闭筒体既承担轴承的支撑作用，也作为润滑油腔的底部密封结构，避免润滑油从下端渗漏。筒体侧面延伸出的方形凸台结构，是预留的传感器安装位或者检修观察口，可根据实际使用需求加装转速传感器、温度传感器，实时监测内部传动副的运行状态，也可加工为观察窗用于日常检查油位与齿面啮合情况。

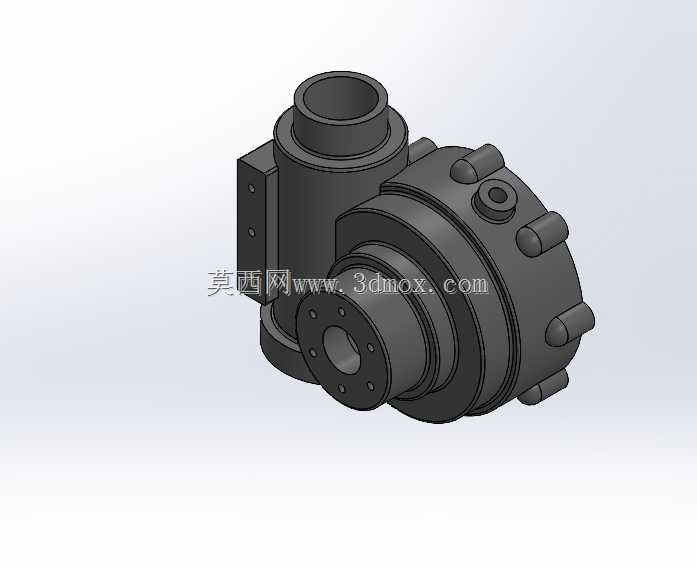

　　在安装边界设计上，左侧法兰的安装孔位中心圆直径、蜗轮腔的内部净空尺寸，完全匹配对应模数蜗轮的最大回转直径，避免蜗轮转动时与壳体内壁发生刮擦；垂直筒体的中心轴线与左侧法兰的中心轴线需要保证严格的空间垂直关系，中心距公差控制在对应蜗轮蜗杆传动的中心距允许偏差范围内，这是保证蜗轮蜗杆正确啮合、齿面接触面积达标的核心尺寸要求，建模时需要重点约束两者的位置关系，避免装配后出现齿面偏载、局部磨损过快的问题。壳体外部的加强筋结构（图中未完全展示的背部结构）沿着筒体与法兰的连接位置布置，用于提升壳体的整体刚性，避免传动过程中受径向载荷作用出现壳体变形，导致轴系位置偏移。

　　实际选型应用时，需要根据所适配的蜗轮蜗杆副的模数、传动比、中心距确认壳体的内部腔体尺寸，同时核对各个安装端面的螺栓孔位、轴承位尺寸是否与所选的端盖、轴承、油封等标准件匹配；安装过程中需要先将蜗杆组件从筒体上端装入，再将蜗轮组件从左侧法兰口装入，调整好齿侧间隙后再依次安装端盖、密封件，加注对应标号的齿轮油至规定油位。这类壳体的壁厚设计需要兼顾刚性与轻量化要求，过薄会导致壳体受载变形、密封面渗漏，过厚则会增加整体重量与材料成本，通常根据传动副的额定输出扭矩设定壁厚，小扭矩传动场景下壁厚控制在5-8mm即可满足使用要求，大扭矩场景则需要适当增加壁厚并增设加强筋结构。

　　在三维建模过程中，需要重点处理各个安装位的拔模斜度，满足铸造工艺的脱模要求，同时对法兰与筒体的连接位置做圆角过渡，避免铸造时出现应力集中导致的铸件裂纹，轴承位、密封位等需要机加工的面要预留足够的加工余量，通常单边预留2-3mm的加工量，保证后续机加工后能达到设计的尺寸精度与表面粗糙度要求。壳体的进出油孔、放油孔位置需要设置在腔体的最低处与合理的油位高度位置，保证换油时能将旧油完全排空，同时运行时油位能浸没蜗轮齿面的三分之一左右，达到最佳的润滑效果。
