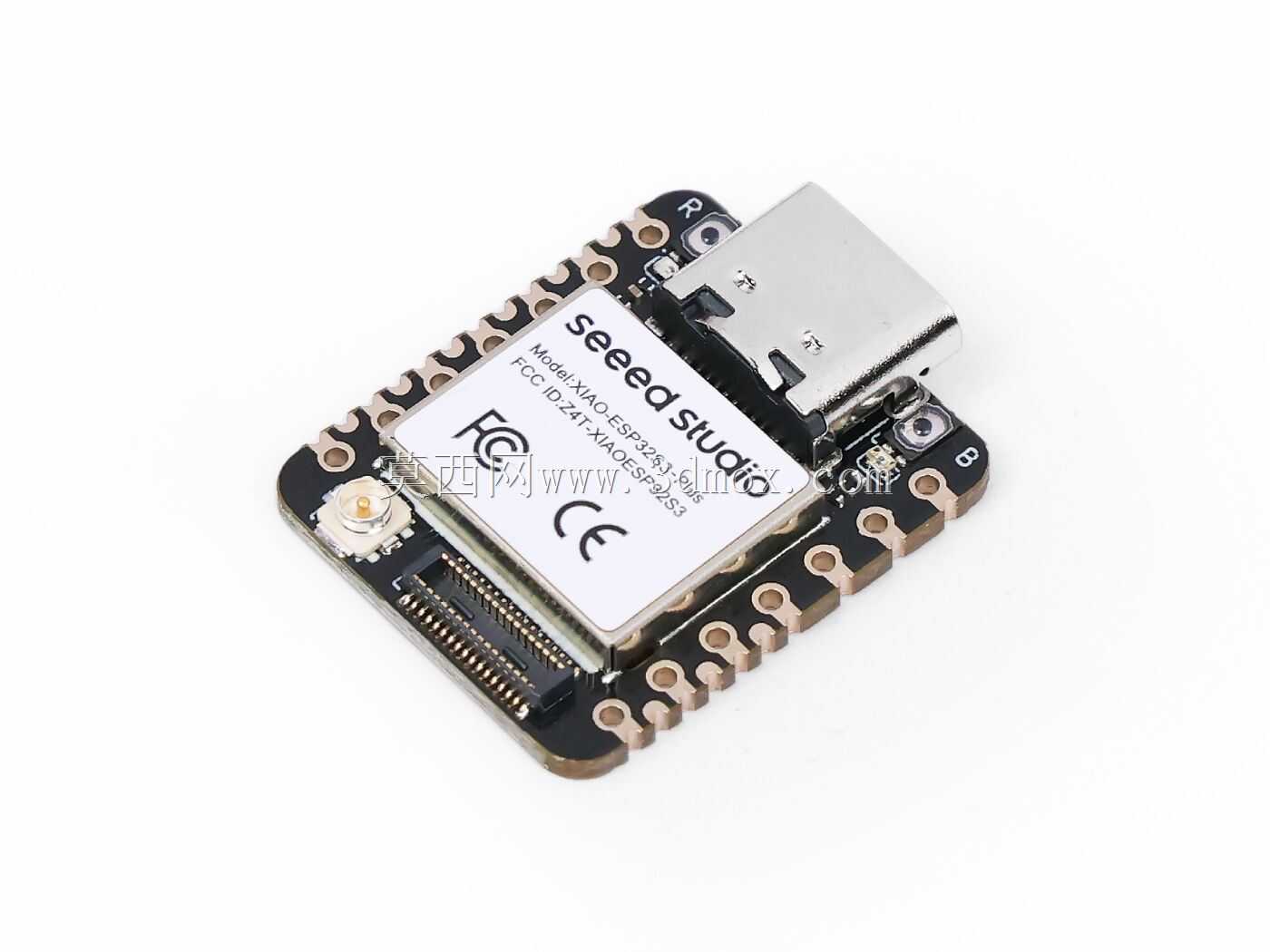

SeeedStudioXiaoESP32S3Plus开发板结构设计

　　在嵌入式物联网终端的结构适配设计中，核心控制板的三维模型精度直接决定了整机外壳开模、接口对位、安装固定的一次成功率，这款小型化主控板的结构设计完全围绕紧凑空间内的功能集成展开。从实际项目落地的场景来看，这类主控板常被用于可穿戴智能感知设备、小型智能家居传感节点、桌面级创客DIY装置、低功耗工业无线采集终端的核心控制单元，很多需要把控制模块嵌入到狭窄设备腔体的项目，都会优先选用这类小尺寸主控方案，避免因控制板体积过大挤占传感器、电池的安装空间。

　　从功能特性对应的结构设计来看，板载的Type-C接口位于板边居中位置，接口的金属外壳凸出于PCB板面，建模时需要严格保留接口的插拔余量，接口周围0.8mm范围内不能布置过高的元器件，避免USB公头插入时与周边元件产生干涉。板载的2.4GHz板载天线位于PCB的边角位置，设计安装结构时必须在天线对应区域预留净空区，不能覆盖金属屏蔽件或者导电结构件，否则会直接影响WiFi和BLE5.0的无线信号收发性能，这一点在做金属外壳适配时尤其需要注意，很多初次做这类项目的结构工程师容易忽略天线净空要求，导致整机无线通讯距离大幅缩短。

　　板卡的四周布置了半孔焊盘也就是Castellations结构，这种设计既可以通过排针做插装连接，也可以直接将主控板作为SMD器件焊接在底层载板上，建模时需要精准还原每个半孔的位置和焊盘尺寸，确保贴片焊接时的对位精度。板卡背面设计了电池充电管理电路对应的焊盘区域，还有额外引出的9路GPIO接口，在做堆叠扩展设计时，需要注意背面元件的高度差，避免板对板连接时出现元件挤压短路的问题，尤其是锂电池连接焊盘的位置，要预留足够的走线空间，避免电源线与信号线交叉产生干扰。

　　从安装边界来看，这款主控板的整体外形为带圆角的矩形，四个角的位置预留了安装定位孔？不对，仔细看板卡的固定是依靠四周的半孔或者可选的排针固定，板卡整体厚度包含Type-C接口的最大高度需要精准测量，Type-C接口的金属壳顶部是整个板卡的最高位置，在设计外壳内腔时，要在Type-C接口上方预留至少0.3mm的间隙，避免外壳压到接口导致焊接引脚脱焊。板卡底部的元件高度普遍控制在1mm以内，在做载板设计时，载板对应位置可以布置0.8mm以下高度的贴片元件，不会产生装配干涉。

　　深度睡眠模式下14μA的低功耗特性对应的结构设计，也需要考虑电池的安装位置，锂电池要尽量靠近板上的充电管理芯片位置，缩短电源走线长度，减少线损，同时要在电池和PCB之间预留绝缘层的安装空间，避免电池外皮磨损造成短路。针对高级蓝牙项目的应用需求，板卡的射频部分已经做了阻抗匹配设计，结构设计时不能随意在射频路径附近添加金属构件，避免破坏阻抗连续性导致蓝牙连接不稳定。

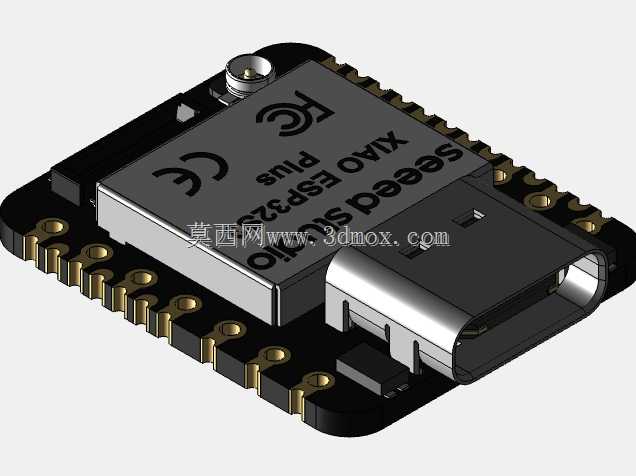

　　在做三维建模的时候，需要精准还原每个元器件的实际外形和位置，包括板上的复位按键、状态指示灯、天线匹配元件的位置，不能只做一个简化的PCB方块，否则在做装配干涉检查时会出现误判。比如板边的复位按键凸出于板面的高度，需要和外壳上的按键帽行程匹配，按键帽和板上按键的间隙要控制在0.1-0.2mm之间，既保证按键手感，又不会出现卡键的问题。状态指示灯的位置要对应外壳上的导光柱位置，导光柱的端面要和LED灯珠保持合适的距离，确保灯光能够均匀导出，不会出现漏光或者灯光过暗的问题。

　　很多创客在做小型智能设备开发时，会把这款主控板和各类Grove扩展模块搭配使用，这时候建模还需要考虑扩展模块连接后的整体尺寸，尤其是连接柔性排线或者传感器连接线的时候，要预留出线材的弯折空间，避免线材被外壳挤压导致接触不良。针对专业无线设备的开发场景，板卡的安装固定方式优先采用螺丝固定在塑料支柱上，避免采用金属压片直接压在PCB的信号区域，防止对无线信号造成屏蔽。如果是采用SMD贴片的方式将主控板焊接在载板上，需要在载板对应位置预留焊盘的钢网开口尺寸，确保焊接时每个半孔都能充分上锡，避免虚焊导致的GPIO接触不良问题。

　　整体来看，这款主控板的结构设计完全围绕小型化、易集成的核心需求展开，所有接口和元件的布局都经过了优化，在有限的PCB面积内集成了双核处理、无线连接、电源管理、扩展IO等全部功能，三维建模时只要严格把控每个结构细节的尺寸精度，就能直接用于后续的外壳设计、载板开发、装配校验等环节，大幅缩短项目的结构开发周期，减少打样迭代的次数。
