低功耗无线传感核心开发板结构设计

项目分类:通讯工具类 发布时间:2025-02-20 ID:943289
  • 低功耗无线传感核心开发板结构设计
  • 低功耗无线传感核心开发板结构设计

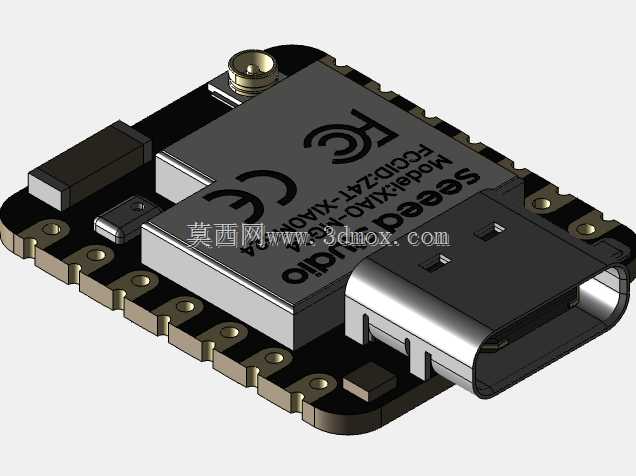

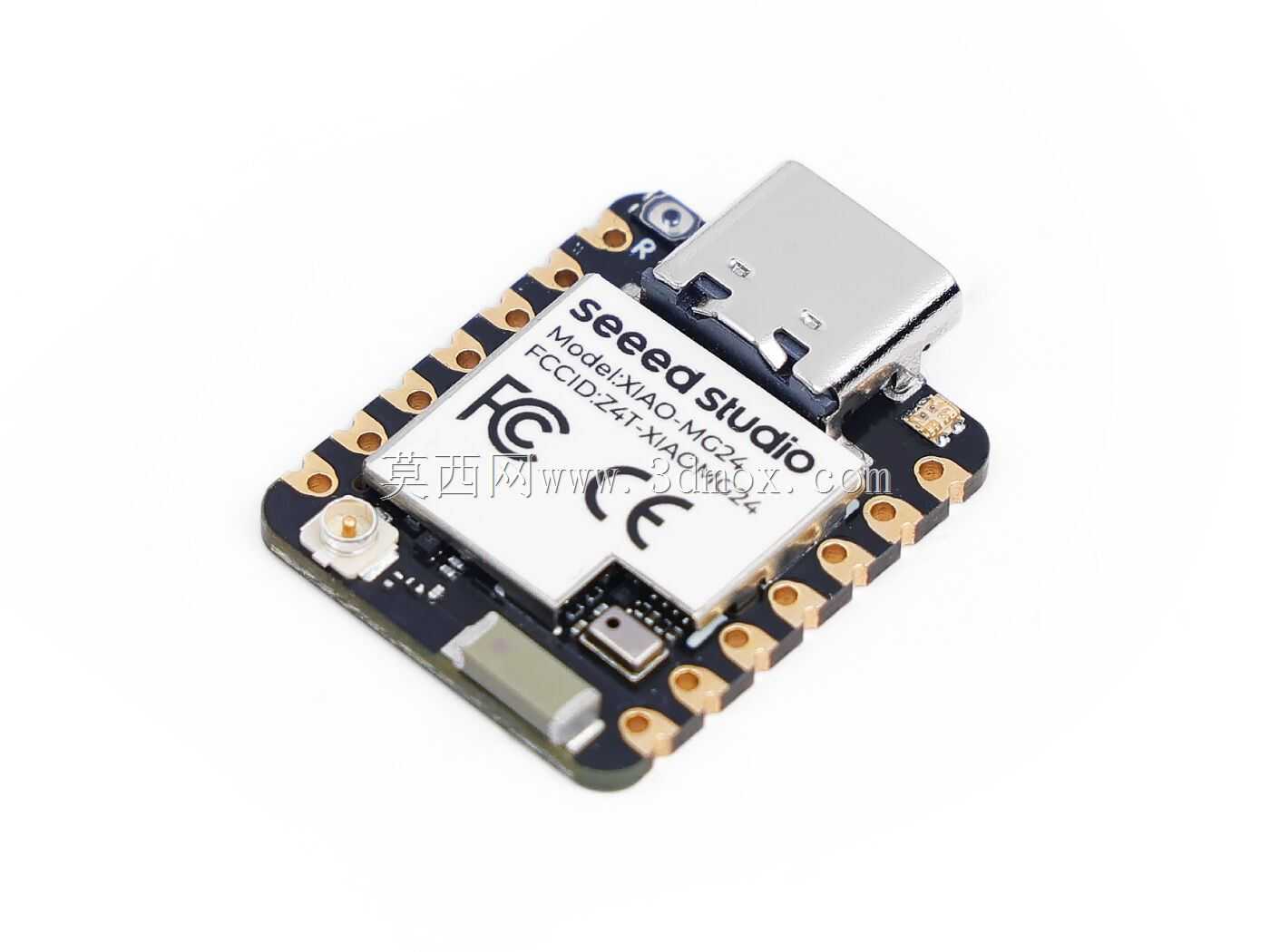

  这款低功耗无线开发板的结构设计,完全围绕便携物联网终端的部署需求展开,板载核心采用78MHz主频的ARM Cortex-M33内核,搭配4MB板载Flash存储,整体布局充分考虑了穿戴式设备、小型传感节点的空间限制,板边采用半孔工艺设计的19个GPIO引脚,采用标准2.54mm间距排布,既兼容面包板快速搭线验证,也能直接焊接嵌入到定制化终端设备内部,无需额外设计转接电路。

  板载Type-C接口放置在板端短边居中位置,接口金属外壳做了接地加固处理,日常插拔调试时不会出现焊盘脱落的问题,接口旁集成的充电管理电路,可直接对接单节锂电池实现充放电管控,省去外部电源管理模块的设计冗余,针对电池供电场景的低功耗需求,板层走线做了电源域分割,休眠状态下可切断非必要外设的供电回路,将待机电流压到微安级别,满足长期无人值守的传感节点部署要求。板载集成的MEMS麦克风与六轴IMU传感器,在布局上避开了板上DC-DC电路的电磁干扰区域,传感器下方做了局部铺地隔离,降低电源噪声对传感数据采集精度的影响,板端预留的天线匹配电路区域,可根据实际部署场景选择板载陶瓷天线或是外接IPEX天线,适配不同安装环境下的无线信号覆盖需求。

  无线协议层面同时支持Matter与低功耗蓝牙5.3,可直接接入主流智能家居生态与工业传感网络,无需额外添加无线通信模组。从安装边界来看,整板外形为规整矩形,四角做了圆弧过渡处理,板上预留的两个安装孔位可直接通过M2螺丝固定在设备壳体内,板上所有元器件的最高高度不超过3.5mm,可适配厚度5mm以内的超薄外壳设计,板载LED指示灯放置在Type-C接口旁,调试状态下无需拆解外壳即可观察运行状态。

  在做嵌入式设备集成时,这款开发板的引脚定义完全兼容同系列小板的生态,可直接对接现有Grove系列传感模组,快速搭建原型验证产品功能,板上的复位按键与启动按键采用侧贴设计,不会额外占用板面对空间,批量烧录时也可通过顶针直接接触测试点完成程序写入,无需额外预留按键操作空间。针对TinyML边缘计算场景,板载核心的算力可直接运行轻量化的语音识别、姿态识别算法,所有传感数据无需上传云端即可在本地完成推理,降低无线传输带来的功耗开销,在结构建模时,板上所有接插件、元器件的高度差都做了精准匹配,外壳设计时可直接对齐接口位置做开孔,无需反复调整结构公差,板边的半孔引脚做了沉金处理,焊接时的润湿性更好,无论是手工焊接还是回流焊工艺都能获得可靠的连接强度。电源走线做了加宽处理,大电流回路的铜皮厚度满足峰值供电需求,长时间运行无线发射功能时不会出现局部过热的问题,板上的晶振器件紧贴核心芯片放置,走线长度做了等长控制,避免时钟信号出现偏移导致系统运行不稳定。
