柔性砂光打磨执行端结构设计

　　这套柔性砂光打磨执行端，主要面向曲面工件的自动化打磨、砂光工序，常见于卫浴五金、汽车覆盖件、航空复合材料构件的表面处理产线，用来替代人工持握打磨工具完成一致性要求高的接触式加工作业，解决硬连接打磨头容易过磨、贴合度差、曲面跟随性不足的实际问题。从结构设计逻辑来看，整套装置以顶部安装法兰作为整机对接边界，可直接适配六轴工业机器人、桁架机械手的末端输出端，安装法兰的孔位遵循通用工业机器人末端ISO 9409-1-50-4-M6标准接口，无需额外制作转接板即可完成快换对接，整体径向最大轮廓控制在220mm范围内，轴向总高度310mm，在机器人运动包络内不会与周边工装、夹具产生干涉，适配大部分中小型工件的打磨作业空间要求。核心的力控单元采用电气比例阀配合缓冲气缸的闭环控制方案，区别于传统被动式浮动打磨头仅靠弹簧补偿位移的结构，这套设计通过实时采集打磨接触力的反馈信号，动态调节进入缓冲气缸的压缩空气流量，精准控制缓冲缸内的输出压力，让打磨接触力稳定维持在设定区间内，哪怕工件存在装夹偏差、曲面曲率连续变化，也能保证打磨头与待加工面之间的接触压力恒定，避免出现局部打磨量过大导致的基材露底、或者压力不足导致的砂光遗漏问题。

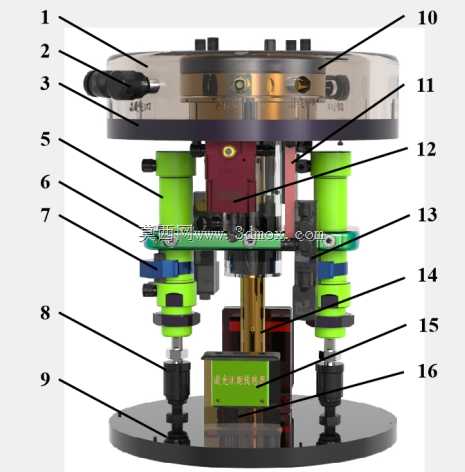

　　下部的作业执行端采用双气动砂光机对称布置的结构，选用的FG-50DZD型气动砂光机通过矩形固定块、L型固定板锁紧在下部连接盘上，安装位设计了2mm的调节余量，可根据实际打磨幅宽需求调整两个砂光头的间距，适配不同宽度的曲面加工需求；砂光机与连接盘之间加装了自锁式连接件，配合SM20、PM20规格的空气软管接头，避免设备高速往复运动过程中气管松脱、砂光头偏转的故障。整套装置的浮动结构采用伸缩气囊配合导向滑杆的组合设计，伸缩气囊承担主要的轴向浮动缓冲作用，四根周向均布的导向滑杆限制浮动单元的径向偏转，保证砂光头始终与工件表面保持垂直姿态，不会因为侧向力出现打磨角度倾斜导致的加工纹路紊乱。

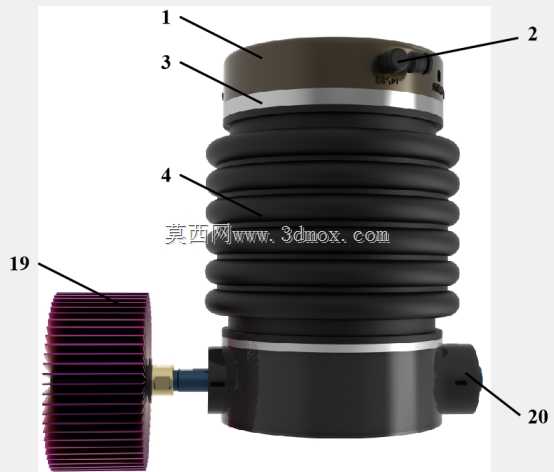

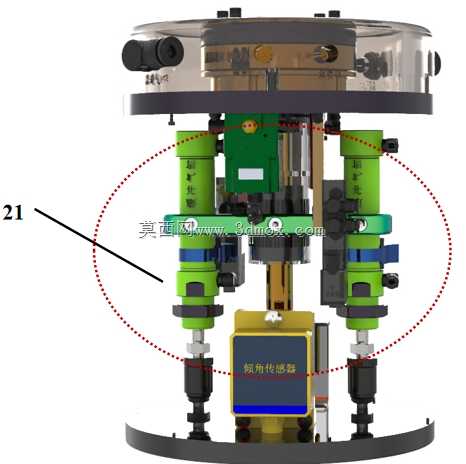

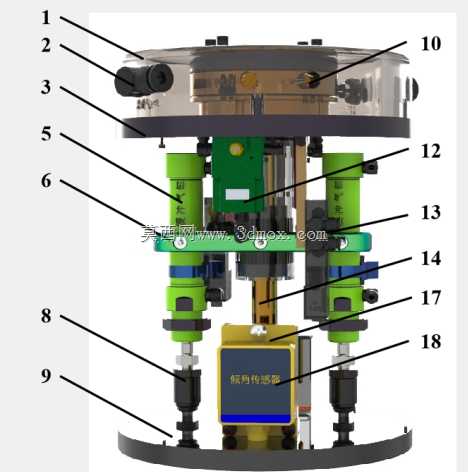

　　装置上集成了多类传感元件，包括力传感器、倾角传感器、激光测距传感器，力传感器安装在下部连接法兰与浮动单元之间，直接采集打磨过程的实际接触力，避免传动结构间隙导致的力检测误差；倾角传感器实时反馈执行端的姿态角度，配合机器人运动轨迹做姿态补偿；激光测距传感器用来检测执行端与工件表面的初始距离，在快进到位时自动切换为工进速度，避免硬接触撞坏砂光耗材。上部的防尘外壳采用剖分式结构设计，所有电气接线、气动管路都内置在壳体内部，仅在壳体侧面预留快插式气路接口与电气航插接口，打磨过程中产生的粉尘不会进入内部的阀组、传感元件区域，延长核心元件的使用寿命；壳体顶部预留了压缩空气吹扫接口，可外接低压气源持续向壳体内注入正压空气，进一步阻挡粉尘进入内部腔体。

　　控制阀组全部集成在壳体内部的安装板上，包含电动比例阀、电磁阀，所有气路采用内径6mm的PU管连接，管路走向沿壳体内部的走线槽布置，避免运动过程中管路与浮动部件产生摩擦破损。整套结构的连接法兰全部采用定位销加螺栓的锁紧方式，关键受力位置的螺栓加装防松垫圈，适配打磨过程中高频振动的工况，不会因为长期振动出现连接松动。末端的砂光机滚刷采用快拆式设计，更换耗材时无需拆卸整体结构，仅需扳动砂光机上的快拆锁扣即可完成滚刷更换，减少产线停机维护的时间。从实际应用的工况适配来看，这套结构可适配10N-50N范围内的打磨接触力调节，浮动行程可达15mm，能够覆盖大部分非金属、薄金属件的表面砂光、去毛刺、抛光工序，相比传统刚性打磨头，加工后的表面粗糙度一致性可提升40%以上，同时减少砂光耗材的异常损耗，因为接触力稳定，砂纸、砂带的磨损速度更均匀，不会出现局部压力过大导致的耗材提前报废。
