角磨机用传动磨头三维结构设计

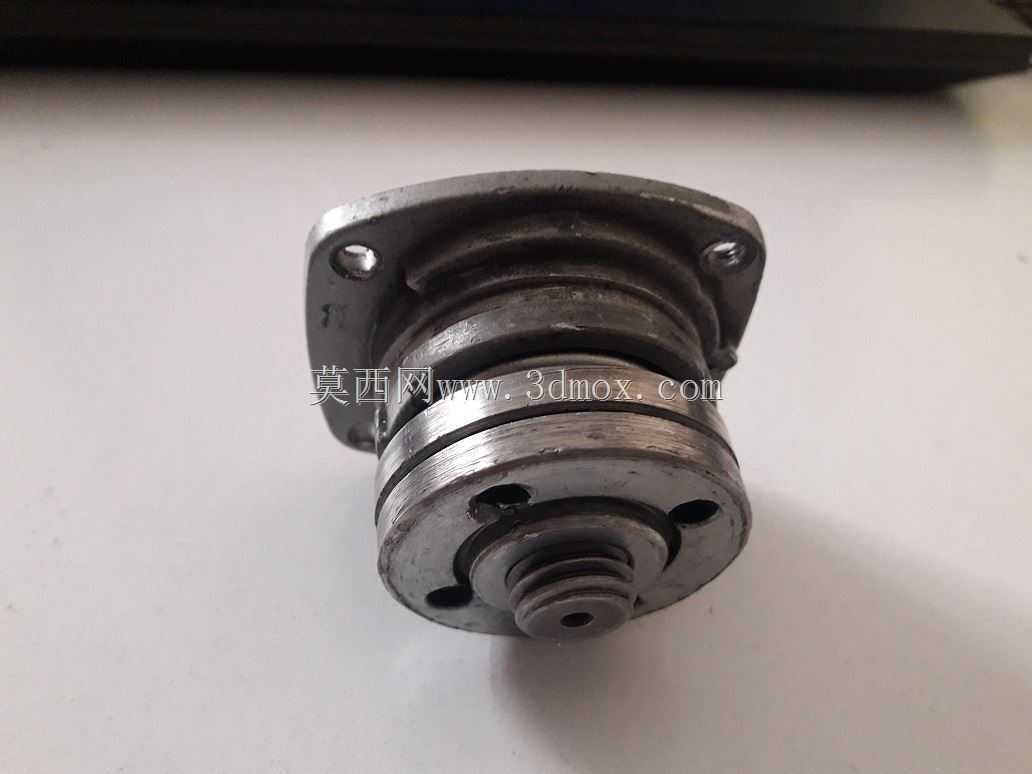

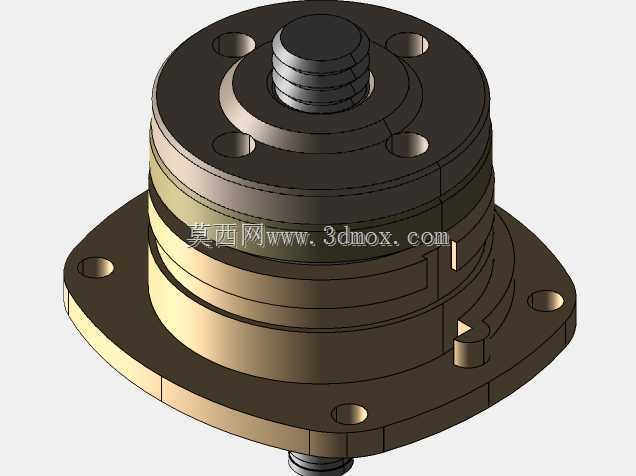

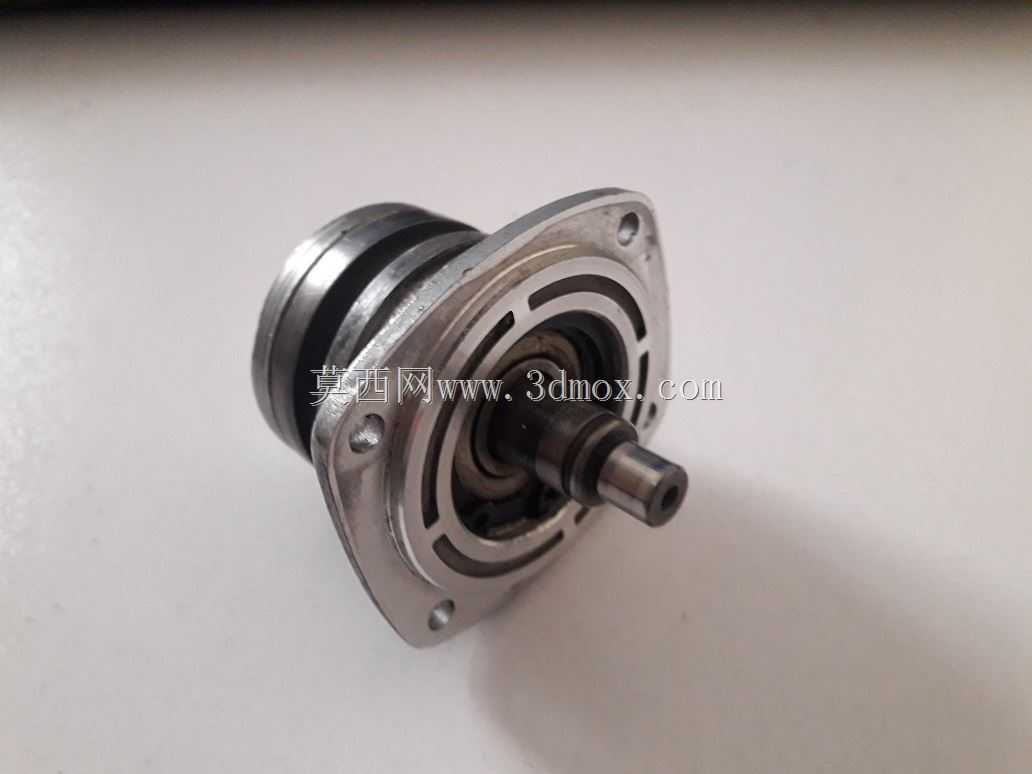

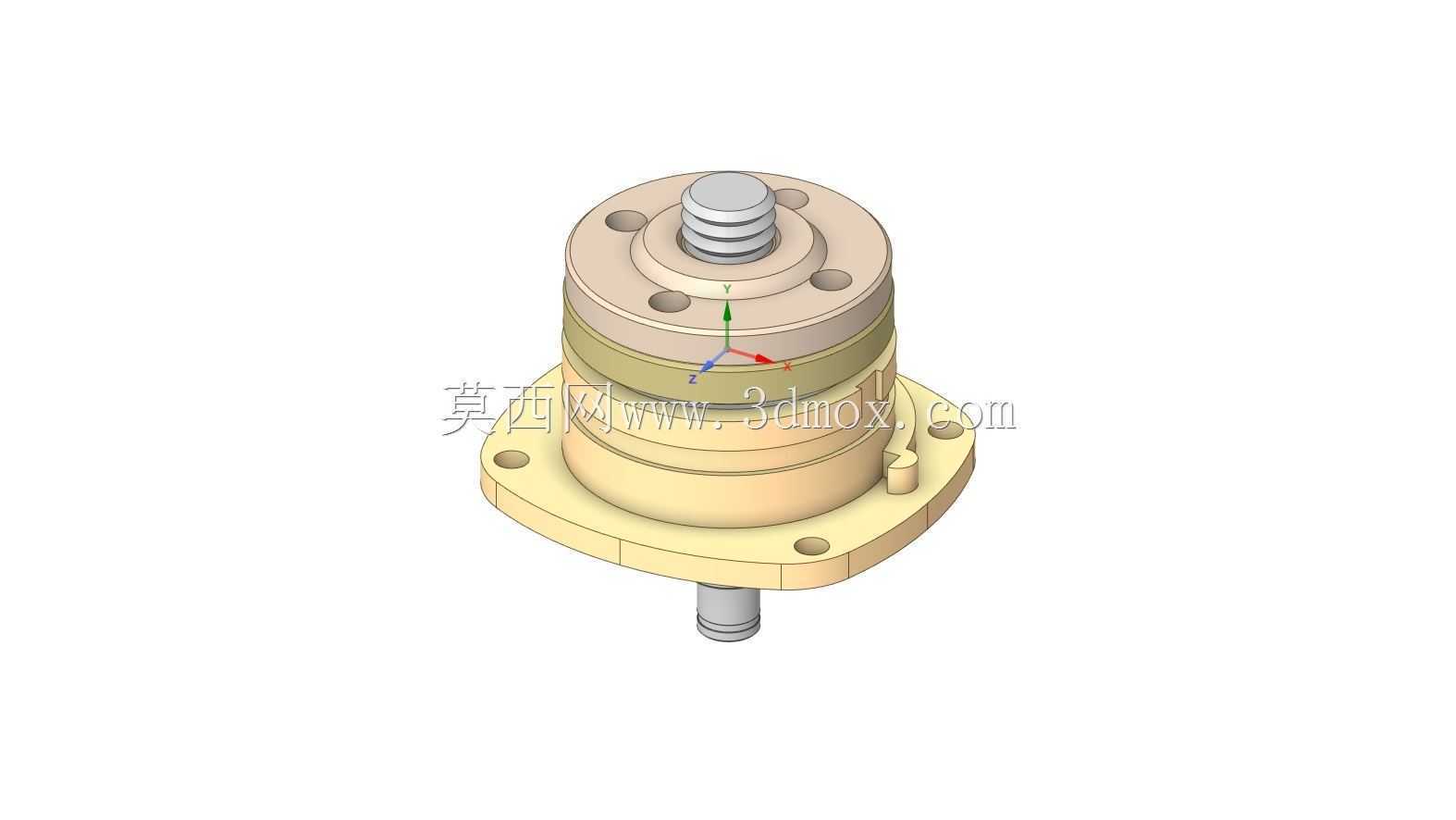

　　这款角磨机磨头是手持磨削类电动工具的核心执行端组件，日常在金属构件去毛刺、焊缝打磨、型材切割、石材修边等作业场景中，直接承担扭矩传递、磨具装夹、作业载荷承载的核心作用，其结构合理性直接决定角磨机的作业稳定性、磨削精度与整机使用寿命。从结构设计逻辑来看，该磨头采用法兰盘式安装基座，基座上均匀分布4个沉头安装孔，可直接与角磨机的主壳体输出端定位贴合，安装时通过螺栓锁紧即可保证磨头与机身的同轴度，避免高速运转时出现偏摆震动；基座上方的主体腔体内部集成了锥齿轮传动副，可将角磨机机身内水平布置的电机输出轴扭矩，换向传递至垂直方向的输出主轴，传动比匹配常规100型角磨机的转速输出区间，保证磨片工作时的线速度符合磨削作业的工艺要求。

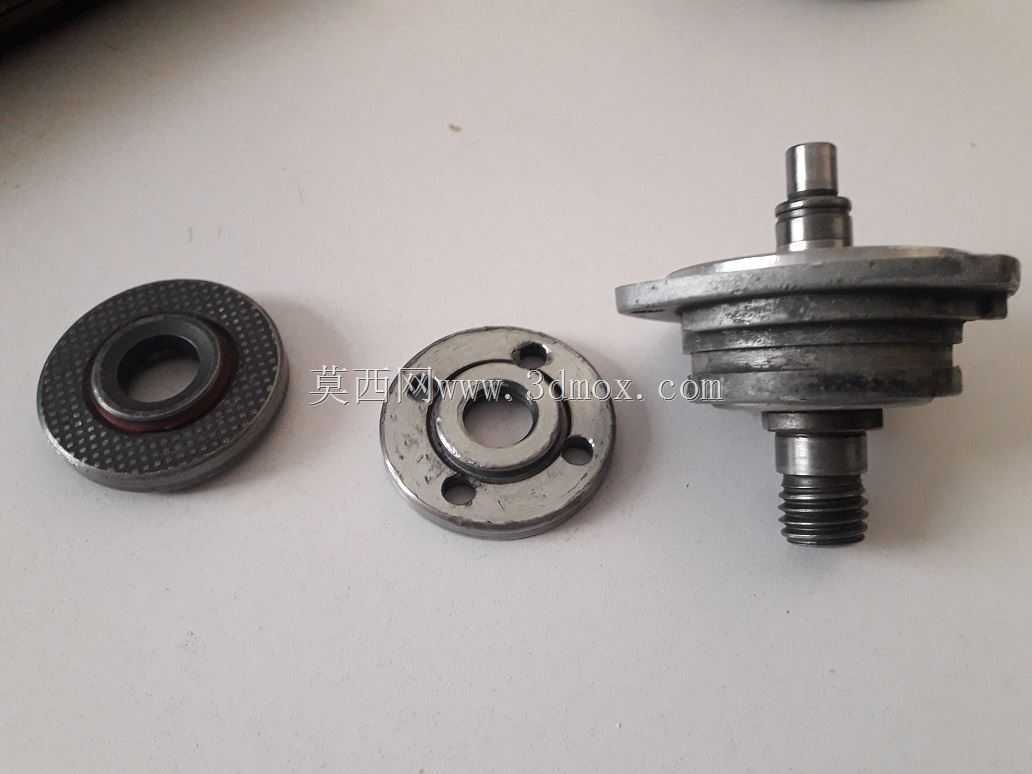

　　输出主轴上下两端均设置有轴承位，上端轴头设计有外螺纹与定位轴肩，用于装夹压紧磨片的法兰压板与锁紧螺母，下端轴头延伸至腔体内部与从动锥齿轮过盈配合，装配时通过轴承预紧结构调整齿轮啮合间隙，既可以避免齿轮传动过程中出现异响，也能抵消磨削作业时产生的轴向与径向载荷，防止主轴窜动影响磨削精度。磨头的腔体采用阶梯式分层结构，下部腔体用于容纳传动齿轮与润滑脂，上部设置有密封槽，装配时加装防尘密封圈，可阻挡磨削作业产生的金属碎屑、粉尘进入腔体内部，避免轴承与齿轮出现异常磨损；腔体外侧的凸台结构用于安装角磨机的砂轮防护罩，防护罩可绕凸台旋转调整角度，适配不同角度的磨削作业需求，同时防止磨片碎裂时碎屑飞溅伤及操作人员。

　　从安装边界尺寸来看，法兰安装基座的定位止口直径与常规100型角磨机的壳体止口完全匹配，输出主轴的螺纹规格、轴端伸出长度均符合行业通用装夹标准，可适配市面上绝大多数同规格的树脂砂轮片、金刚石切割片、百叶轮等磨具，无需额外加工转接件即可直接替换装配。设计过程中针对磨头的受力特性做了结构优化：基座安装孔位周边做了加厚处理，可承受大进给磨削时的侧向冲击力，避免安装位断裂；主轴采用阶梯变径设计，在保证扭矩传递强度的前提下，尽可能降低转动惯量，减少电机启动时的负载冲击；齿轮啮合区域的腔体预留了足够的储脂空间，可保证长期作业时齿轮与轴承的润滑效果，降低维护频次。

　　实际应用中，这类磨头除了配套常规手持角磨机外，也可经过小幅适配后安装在自动化打磨专机的末端执行器上，用于铸件表面清理、五金件抛光等批量加工作业，其稳定的传动结构与通用化的安装接口，可大幅降低设备改造的设计与加工成本。在三维建模过程中，所有配合面均按照实际装配公差做了间隙预留，轴承位、齿轮啮合位、安装止口的尺寸精度完全符合机械加工的工艺要求，可直接导出工程图用于零部件的加工生产，也可用于角磨机整机装配的干涉检查、运动仿真验证，帮助设计人员提前发现装配过程中可能出现的同轴度偏差、结构干涉等问题，缩短产品开发周期。
