迷你型宝石刻面切割加工设备结构

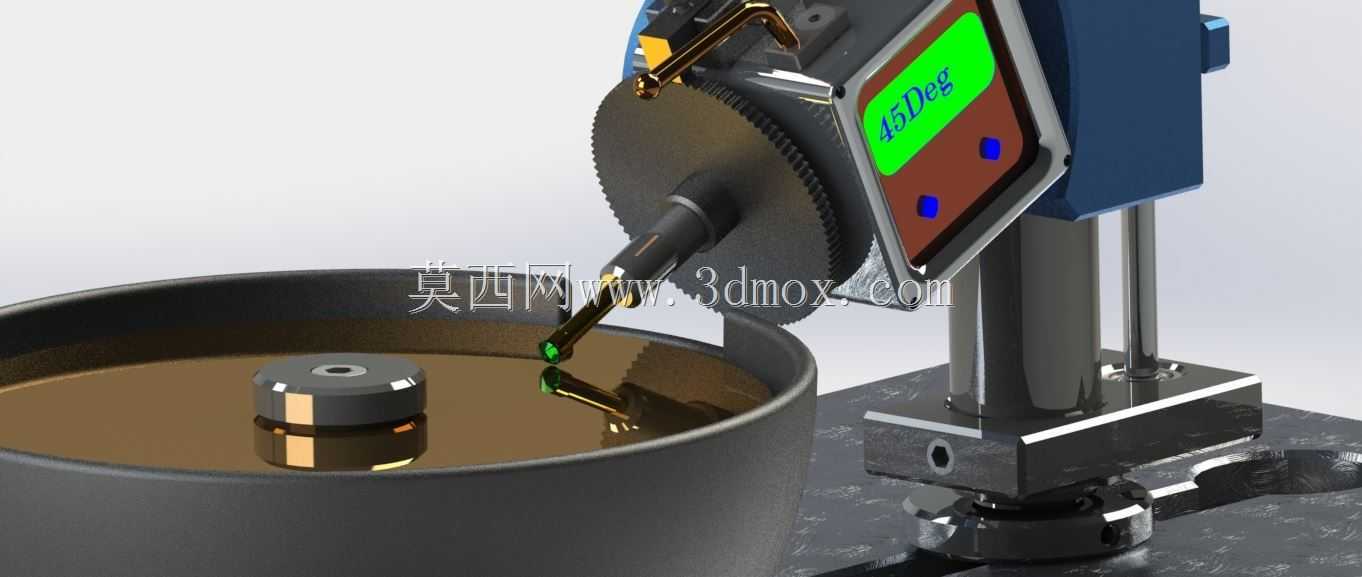

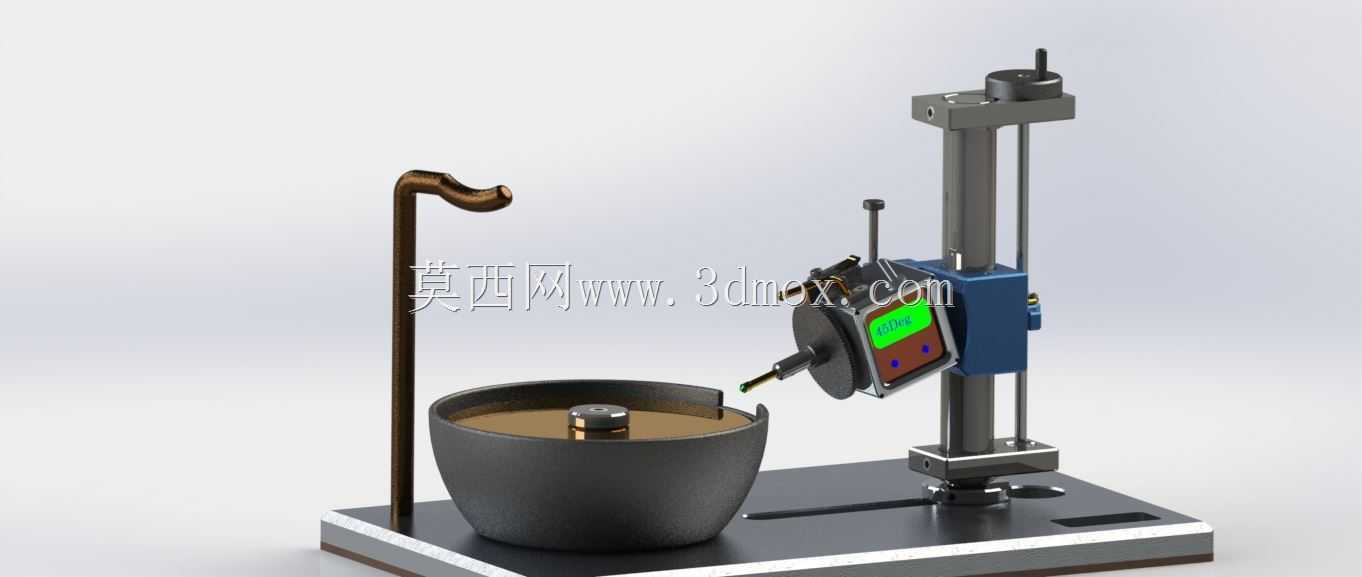

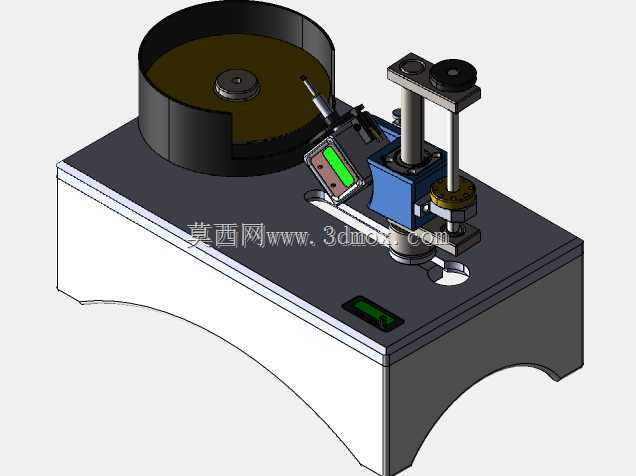

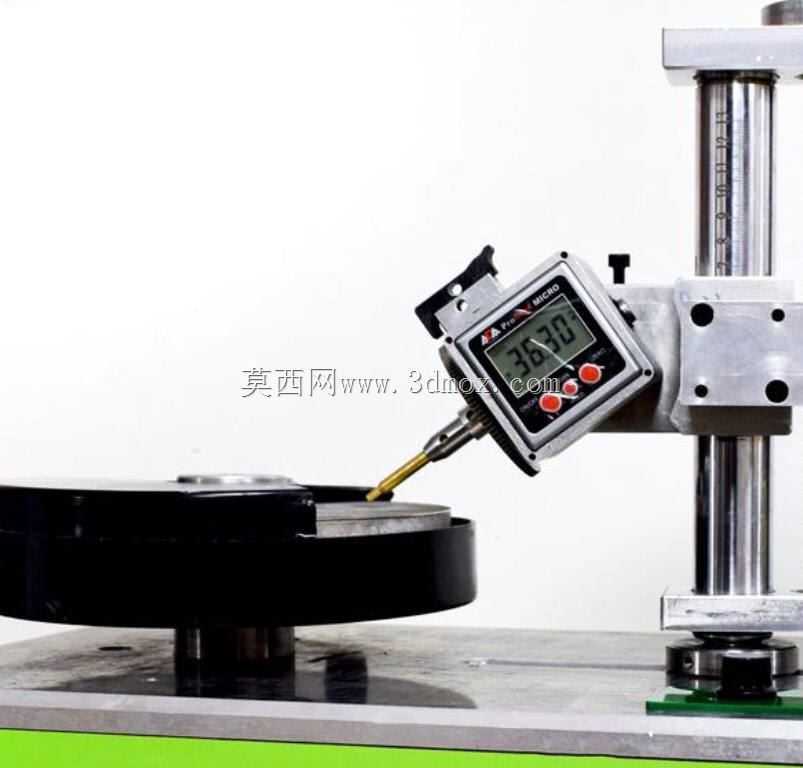

　　设备的角度调节模块集成在磨头搭载的摆臂上，带有明确的角度刻度标识，可实现0-90度范围内的角度精准调整，刻度盘旁设置锁紧结构，角度调整到位后可快速锁止，避免加工过程中角度偏移导致刻面角度超差，这一结构直接决定了宝石刻面的对称性与光学反射效果，是整套设备的核心功能单元。磨头的夹持端采用弹性夹头结构，可适配不同直径的宝石粘杆，粘杆通过低温胶将原石胚料固定后装入夹头，锁紧后即可保证加工过程中胚料无窜动，夹头的同轴度公差控制在0.02mm以内，避免高速旋转时胚料出现跳动，影响刻面平面度。这套小型宝石加工设备的三维结构，核心面向珠宝加工小批量定制、个人工作室刻面宝石打磨场景设计，区别于工业级大型宝石切割线的高产能定位，更侧重小尺寸原石的高精度角度加工，适配祖母绿、钻石、彩色宝石等硬质材料的刻面抛磨工序。从结构布局来看，设备采用立柱式悬臂搭载磨头组件的排布，下方设置圆形接料研磨盘槽，槽体承装研磨介质与冷却润滑液，加工时磨头夹持的宝石胚料以设定角度压向旋转的研磨盘面，完成单个刻面的磨削后，通过角度分度机构切换工位，依次完成所有刻面的加工。

　　下方的研磨盘采用独立驱动结构，盘体平面度经过精加工处理，盘面可根据加工工序更换不同目数的研磨盘或抛光盘，粗磨阶段采用高硬度金刚石磨盘快速去除余量，精磨与抛光阶段更换树脂盘或锡盘，配合对应的研磨膏实现镜面级刻面效果。设备的安装边界方面，整体底座采用厚重的铸铁材质，降低加工过程中的振动传递，底座 footprint 控制在400mm*300mm范围内，工作台占用空间小，适合桌面式布置，立柱高度为350mm，磨头摆臂的水平行程覆盖整个研磨盘半径范围，无需频繁调整工件装夹位置即可覆盖整个加工盘面。

　　从设计思路上，这套结构优先保证角度调节的重复定位精度，摆臂的旋转轴采用高精度轴承配合，消除回程间隙，每次分度旋转后的角度误差控制在0.1度以内，满足宝石刻面加工的严苛角度要求；接液槽的边缘设置挡边，防止研磨液在盘体旋转时甩出，槽体底部设置排液口，方便加工后废液的清理与更换。操作逻辑上，设备的控制模块集成在磨头侧方的盒体上，可分别调节磨头转速与研磨盘转速，针对不同硬度的宝石材料匹配对应的线速度，比如加工高硬度钻石时采用较低的研磨盘转速配合较高的磨头压力，加工祖母绿这类脆性较高的宝石时则降低进给压力、提高转速，避免胚料出现崩边。

　　整套结构没有冗余的复杂传动部件，维护时仅需定期检查摆臂转轴的润滑情况、更换磨损的磨盘即可，日常使用的维护成本较低，同时所有运动部件都设置了防护结构，避免操作人员接触到旋转的磨盘与磨头，符合小型加工设备的安全设计要求。在实际加工场景中，这套设备可完成从原石预形、刻面粗磨、精磨到抛光的全工序加工，无需额外搭配其他设备，对于小颗粒宝石的加工，其加工精度可达到珠宝行业的商用级标准，刻面的对称性、反射率都能满足镶嵌要求，相比大型工业切割设备，其小尺寸的结构更适合小批量多品种的宝石加工需求，调整加工参数与角度的流程更简便，换产效率更高。
