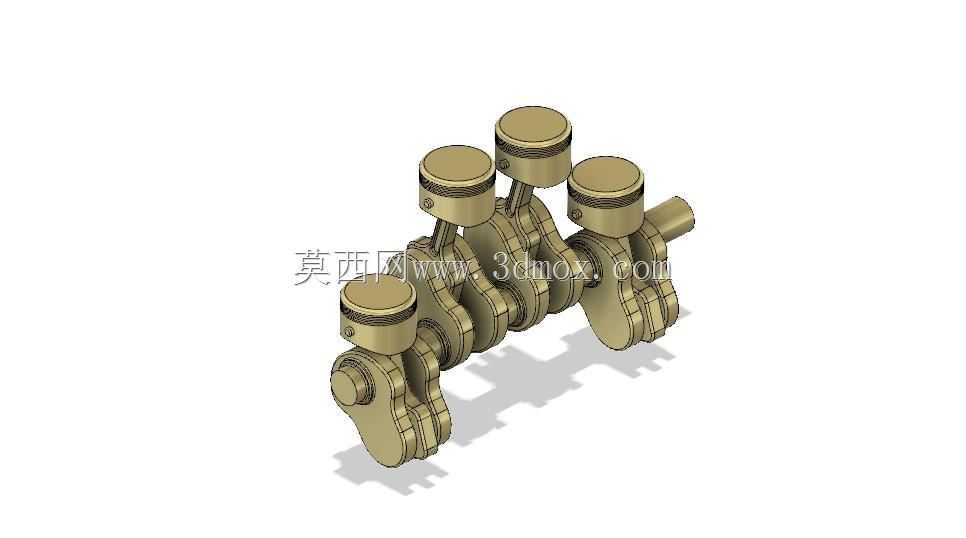

直列四缸曲柄连杆活塞组装配结构

　　这套曲柄连杆活塞装配结构，是往复式动力机械的核心运动转换单元，日常在小排量乘用车动力总成、通用小型汽油机、固定式内燃发电机组这类场景中承担核心功能，负责把燃烧室内燃气膨胀推动活塞的直线往复运动，转化为曲轴端的旋转扭矩输出，整套组件的运动匹配精度直接决定动力设备的运转平顺性、机械效率与服役寿命。从结构设计逻辑来看，整套组件采用直列四缸的排布方式，四个活塞沿曲轴轴向等距布置，相邻曲拐的夹角设置为180度，这种排布能让四个活塞的往复惯性力在曲轴旋转过程中实现两两抵消，大幅降低整机运转时的一阶、二阶振动，不需要额外加装大尺寸平衡轴结构就能满足多数民用动力设备的NVH要求。

　　每个活塞通过活塞销与对应连杆的小端铰接，连杆大端则采用剖分式结构与曲轴的连杆轴颈配合，剖分面设计为斜切口形式，能在保证连杆大端连接强度的同时，缩减连杆大端的径向轮廓尺寸，方便组件从气缸体的缸孔位置完成装配作业。曲轴部分采用整体式锻造结构，四个连杆轴颈与前后端的主轴颈之间通过圆滑过渡的曲柄臂连接，每个曲柄臂的非受力侧都设计有平衡重结构，平衡重的质心位置经过反复迭代计算，刚好能抵消对应曲拐带动活塞连杆运动时产生的旋转惯性力与部分往复惯性力，避免曲轴高速旋转时主轴颈承受额外的交变弯矩。

　　设计过程中首先要明确整套组件的安装边界：活塞的外径尺寸需要与对应气缸的缸径保持严格的配合公差，活塞裙部设计有微椭圆型线，能在热机状态下抵消活塞受热产生的膨胀变形，避免活塞在缸孔内出现卡滞或敲缸问题；活塞的上止点、下止点位置需要严格匹配燃烧室的压缩比设计要求，活塞顶部的凹坑轮廓与燃烧室形状对应，保证混合气燃烧时的气流运动符合设计预期。连杆的长度参数经过优化，在满足活塞行程要求的前提下，尽可能降低连杆摆动时产生的侧向力，减少活塞裙部与缸壁之间的摩擦损耗；连杆大端的轴瓦安装位设计有定位唇结构，能保证轴瓦装配后不会出现周向转动，轴瓦表面的油槽与曲轴内部的润滑油道完全对齐，保证运转时机油能持续输送到摩擦副表面形成油膜。曲轴的前后端主轴颈位置设计有密封件安装槽，对应安装曲轴前后油封，避免机油从曲轴与缸体的配合间隙处泄漏；曲轴的动力输出端设计有法兰结构，用于连接飞轮或动力输出联轴器，前端则预留了正时齿轮、皮带轮的安装位，用于驱动配气机构与发动机附属附件。实际装配时需要注意，活塞环的开口位置需要相互错开120度以上，避免开口对齐导致气缸漏气；连杆螺栓需要按照规定的扭矩与转角顺序拧紧，保证连杆大端的结合面压力均匀，避免运转过程中出现连杆螺栓松动或轴瓦异常磨损的问题。

　　整套组件的所有运动部件之间都留有符合设计规范的配合间隙，冷态下的间隙值充分考虑了不同材料热膨胀系数的差异，保证热机状态下各摩擦副之间的间隙处于最优范围，既不会因为间隙过小出现运动卡滞，也不会因为间隙过大产生冲击异响与机油过量消耗。在三维建模过程中，所有配合面的形位公差都按照实际加工要求进行了约束，活塞销与活塞销座、连杆小端衬套之间采用过渡配合，连杆大端轴瓦与曲轴连杆轴颈之间采用间隙配合，曲轴主轴颈与缸体主轴承座之间的同轴度公差严格控制在允许范围内，保证虚拟装配完成后，整套机构可以顺畅完成运动仿真，不会出现运动干涉问题。
