冷却塔管式均匀布水配水系统结构

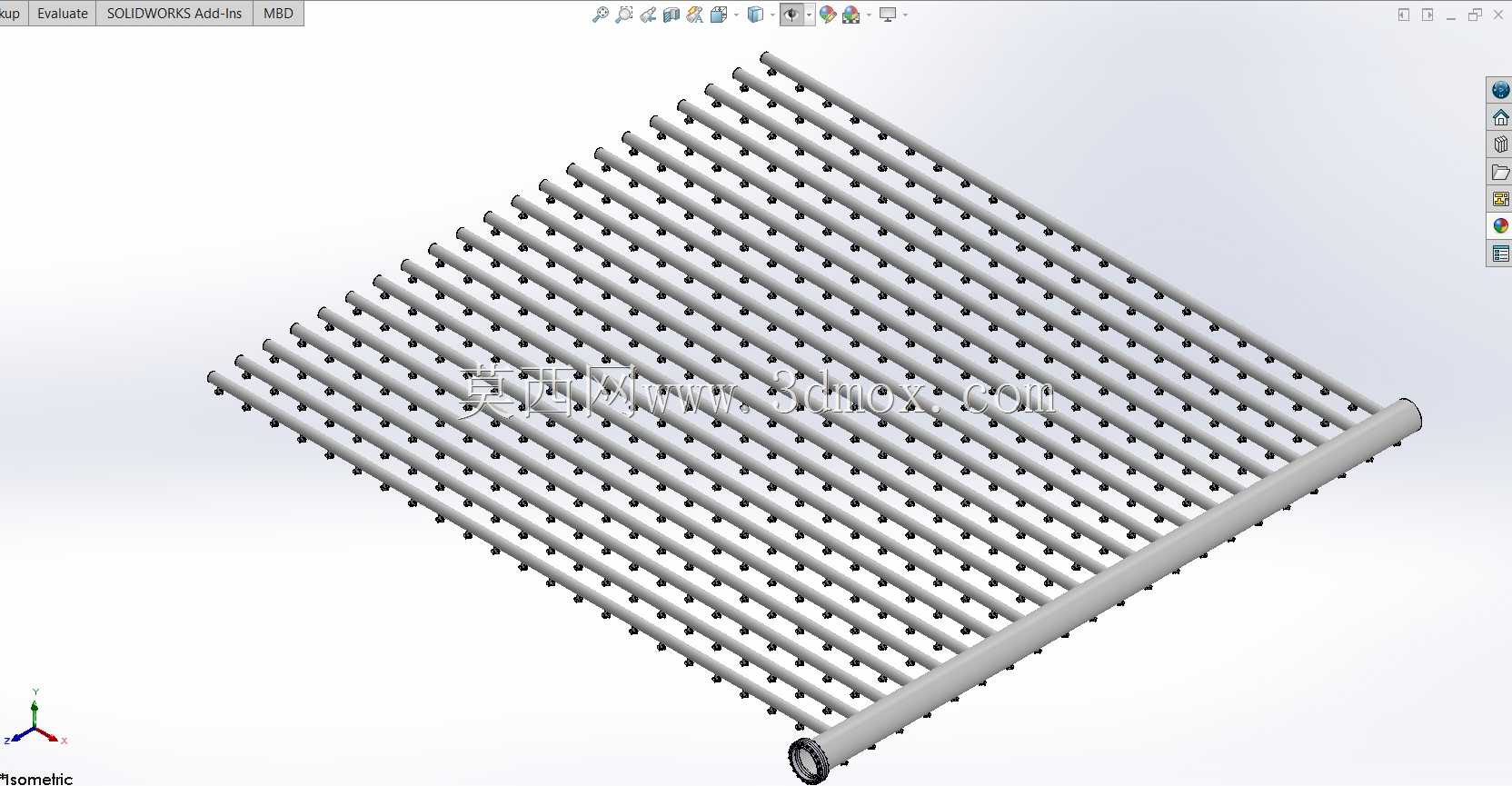

　　在工业循环冷却场景中，冷却塔的换热效率核心制约因素之一就是配水均匀性，这套布水结构正是为解决横流/逆流冷却塔的截面布水偏差问题设计的。整套结构采用干管+多组平行支管的排布形式，主输水干管沿塔体侧边布置，支管垂直于干管等距排布，覆盖整个冷却塔填料的上方投影区域，每根支管上按计算间距开设等径布水孔，孔口朝向正对填料层，避免水流斜向飞溅造成的壁流、沟流问题。从实际工程落地角度看，设计时首先要匹配单塔的循环水量，干管的通径需要满足满管流的流速要求，通常控制在1.2-1.8m/s区间，避免流速过高造成的管路振动，同时也防止流速过低导致支管末端水压不足、布水孔出流量不均。

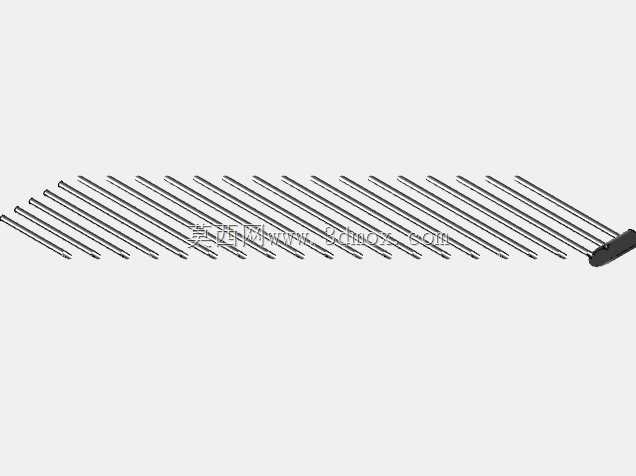

　　支管的间距设置需要结合填料的散水特性，常规PVC斜波填料对应的支管间距控制在150-250mm范围，布水孔的开孔方向垂直向下，孔径根据单孔设计流量核算，通常在4-8mm区间，孔间距沿支管轴向均匀分布，确保每个孔口的出水覆盖范围刚好衔接，无布水盲区也无重叠冲刷区域。安装边界方面，整套配水系统需要架设在填料层上方300-500mm的高度位置，干管两端预留法兰接口对接循环水供水管路，支管端部采用管堵封堵，方便后期检修时疏通堵塞的布水孔；管路支架采用防腐型材制作，因为冷却塔内部长期处于高湿、带水垢杂质的环境，所有管路材质可根据水质要求选择UPVC、304不锈钢或者镀锌钢管，避免长期使用后锈蚀堵塞孔口。

　　从功能特性上看，这种管式配水结构相比传统的槽式布水，水力阻力更小，布水均匀度偏差可控制在5%以内，不会出现槽式布水因水位波动造成的边缘区域少水问题，同时结构自重更轻，降低冷却塔顶部的承重载荷，后期维护时仅需逐根拆卸支管清理孔口即可，无需整体拆解布水槽。设计过程中需要做水力平衡校核，距离干管进水端最远的支管末端，其出水孔的工作压力需要与进水端附近孔口的压力差控制在10%以内，因此支管的管径从干管接驳端到末端可做等径设计，通过调整布水孔的开孔密度或者沿程变径来抵消沿程阻力损失，避免近端孔口出流量过大、远端流量不足的问题。

　　另外，布水孔的开孔角度也可根据实际塔型做微调，针对有侧向进风的横流塔，可将孔口略微向进风反方向偏移3-5度，抵消横风对水流的偏移影响，确保水流准确落到填料层上，减少冷却水被气流带出塔体的飘水损失。整套结构的外形轮廓为矩形平面，尺寸可根据冷却塔的截面尺寸灵活调整支管数量与单根支管长度，适配不同处理水量的工业冷却塔、开式循环冷却水系统，在化工、电力、暖通空调的循环水站中都有广泛应用，其结构简单可靠，无活动部件，长期运行故障率低，相比旋转布水器更适合大截面、大水量的冷却塔使用，不存在旋转部件磨损、卡滞的故障点，运维成本更低。建模时需要注意支管与干管的接驳处做圆弧过渡处理，减少局部水力阻力，布水孔的排布要严格按照水力计算的间距定位，避免建模时孔位偏移造成实际布水偏差，同时要预留管路支架的安装位，确保现场安装时可以快速固定整套配水管路，与塔体结构的安装接口匹配。
