双立臂U型连接支撑支架结构设计

　　这类双立臂U型支撑支架，在工业装配场景里的应用覆盖范围极广，小到自动化产线的传感器安装支座、气动元件的固定托架，大到小型专用设备的铰接连接基座、工装夹具的定位支撑结构，都能见到同构型零件的身影。从实际使用逻辑来看，它的核心作用是通过底部的安装平面实现与基体的刚性固定，再借助两个立臂顶端的同轴铰接孔，完成与摆动类、转动类执行部件的铰接连接，既承担静态下的竖向支撑载荷，也能传递部件摆动过程中的横向剪切力与倾覆力矩，是小型运动机构里非常典型的连接传力零件。

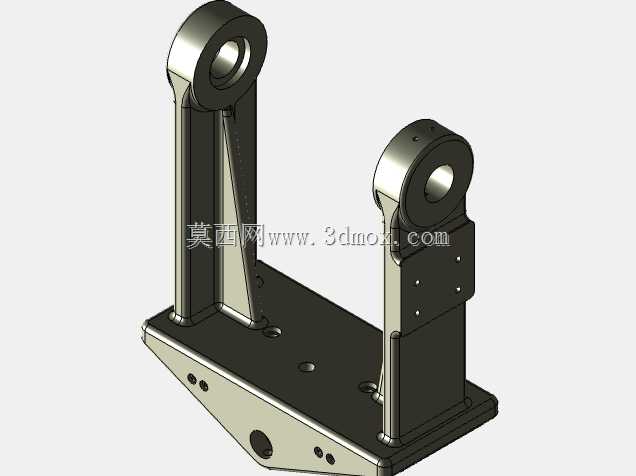

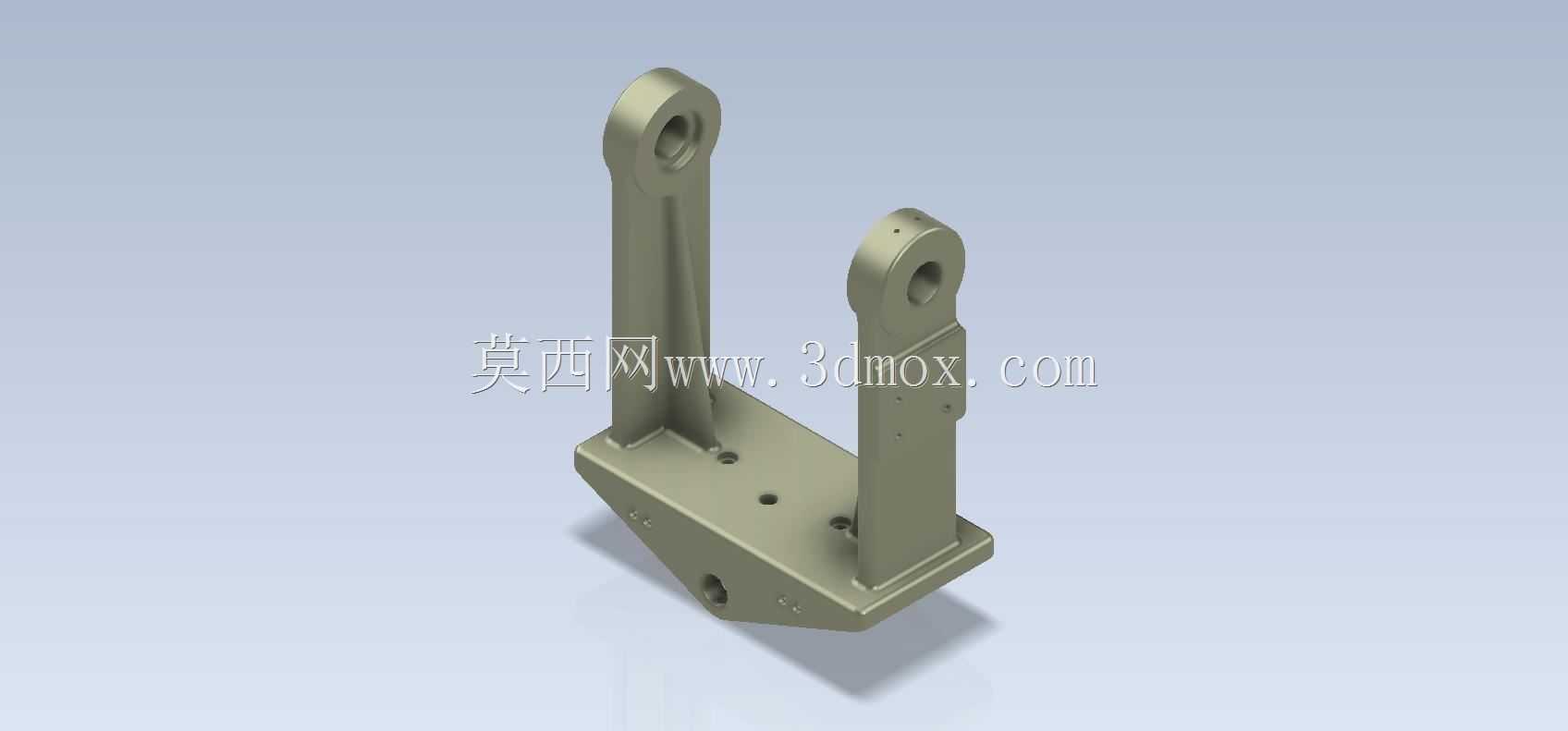

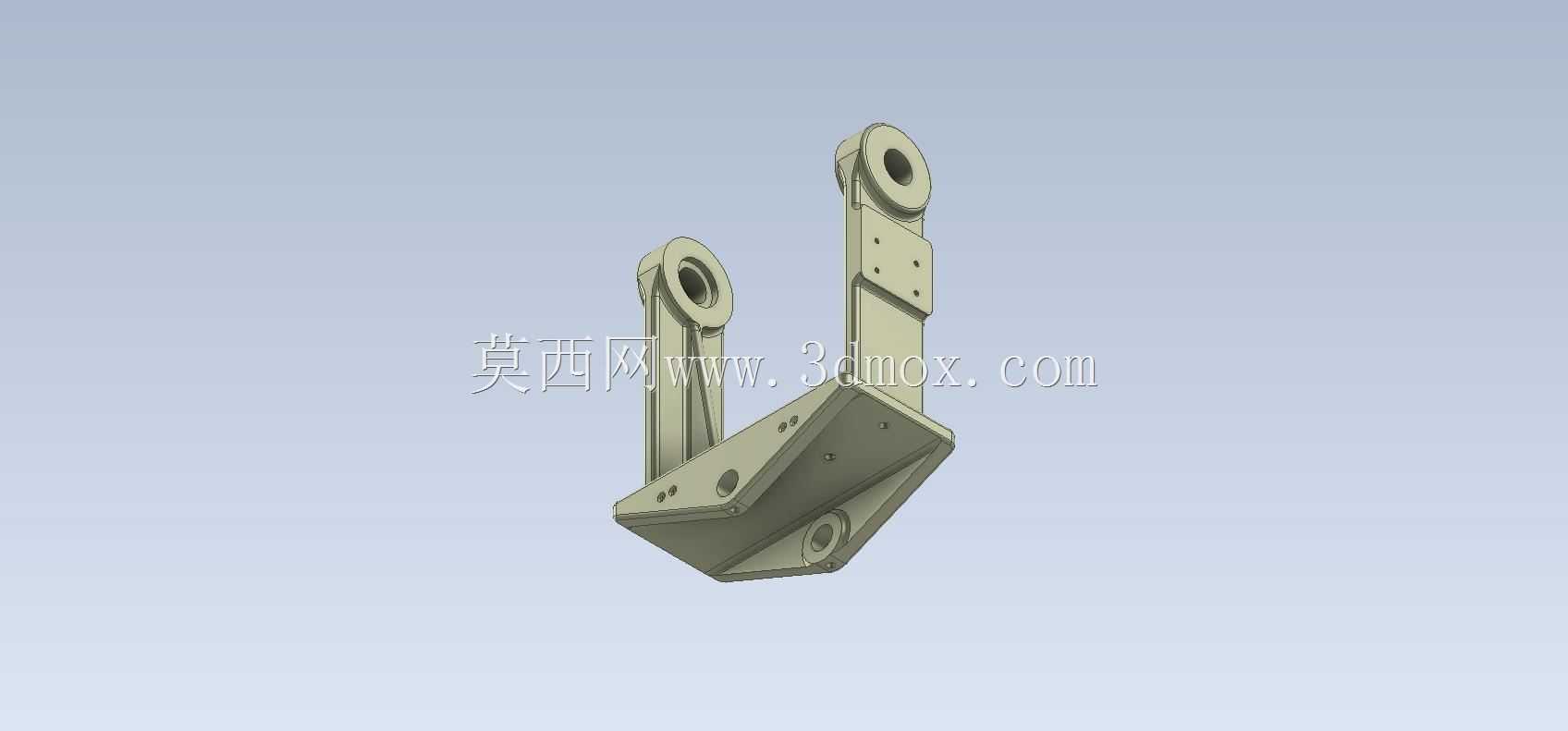

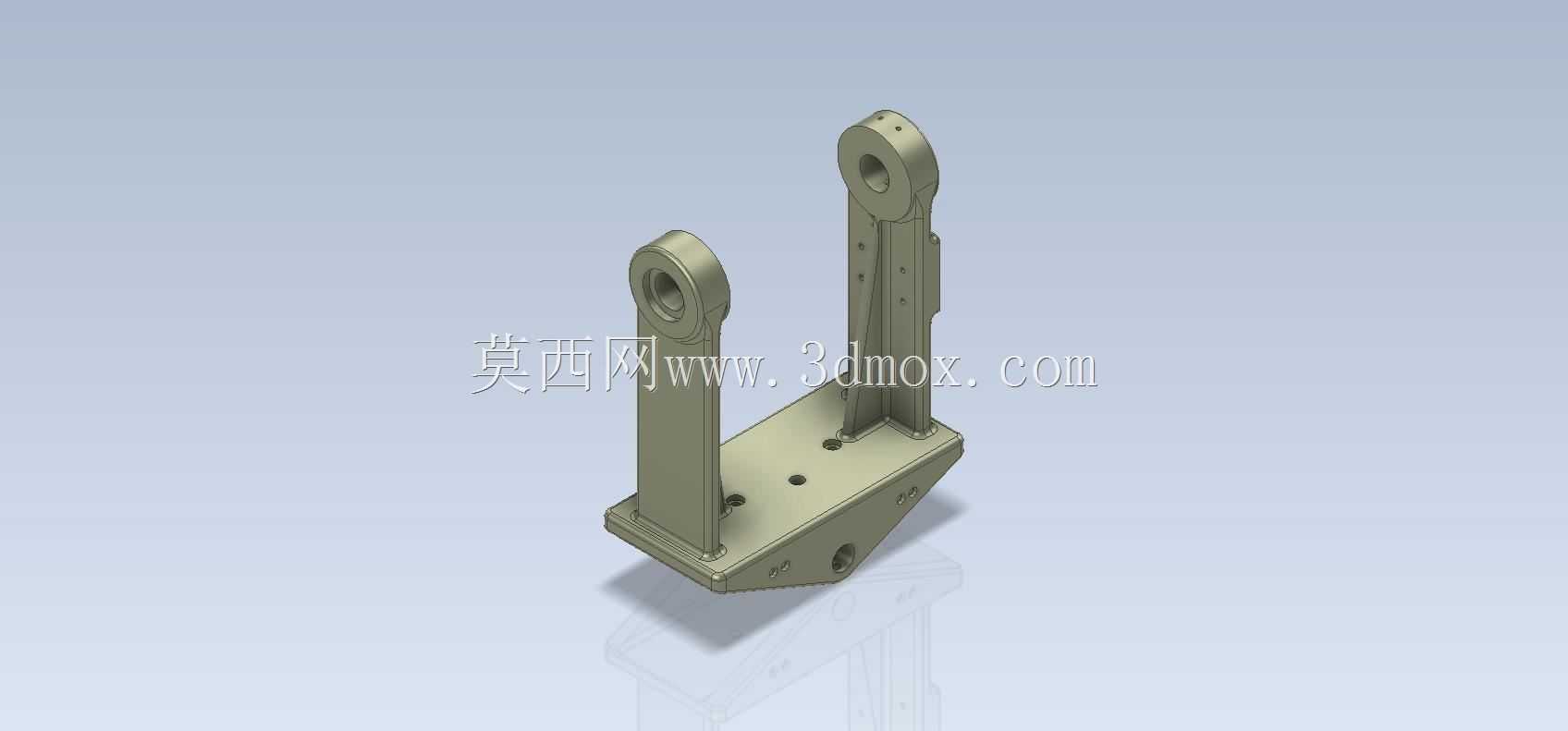

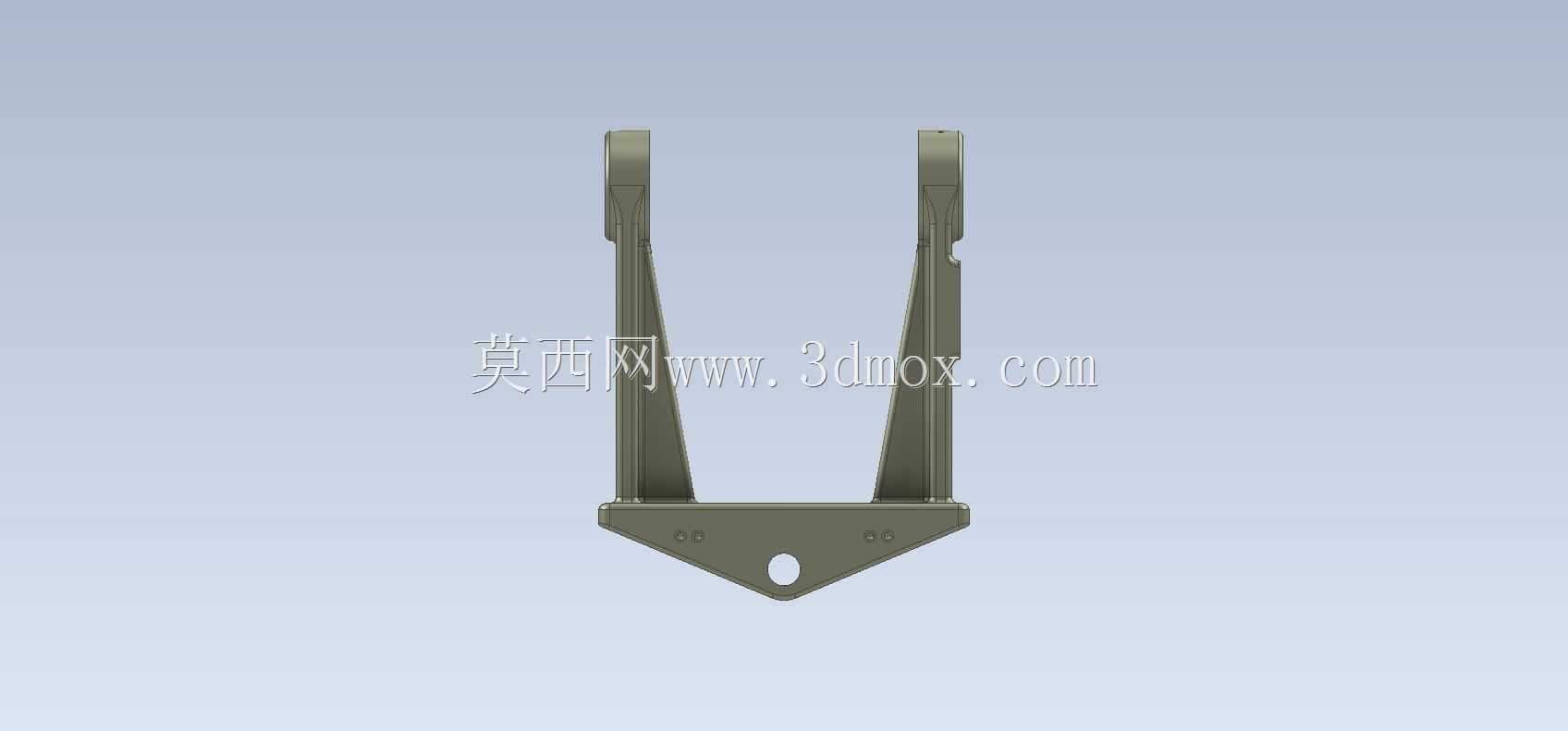

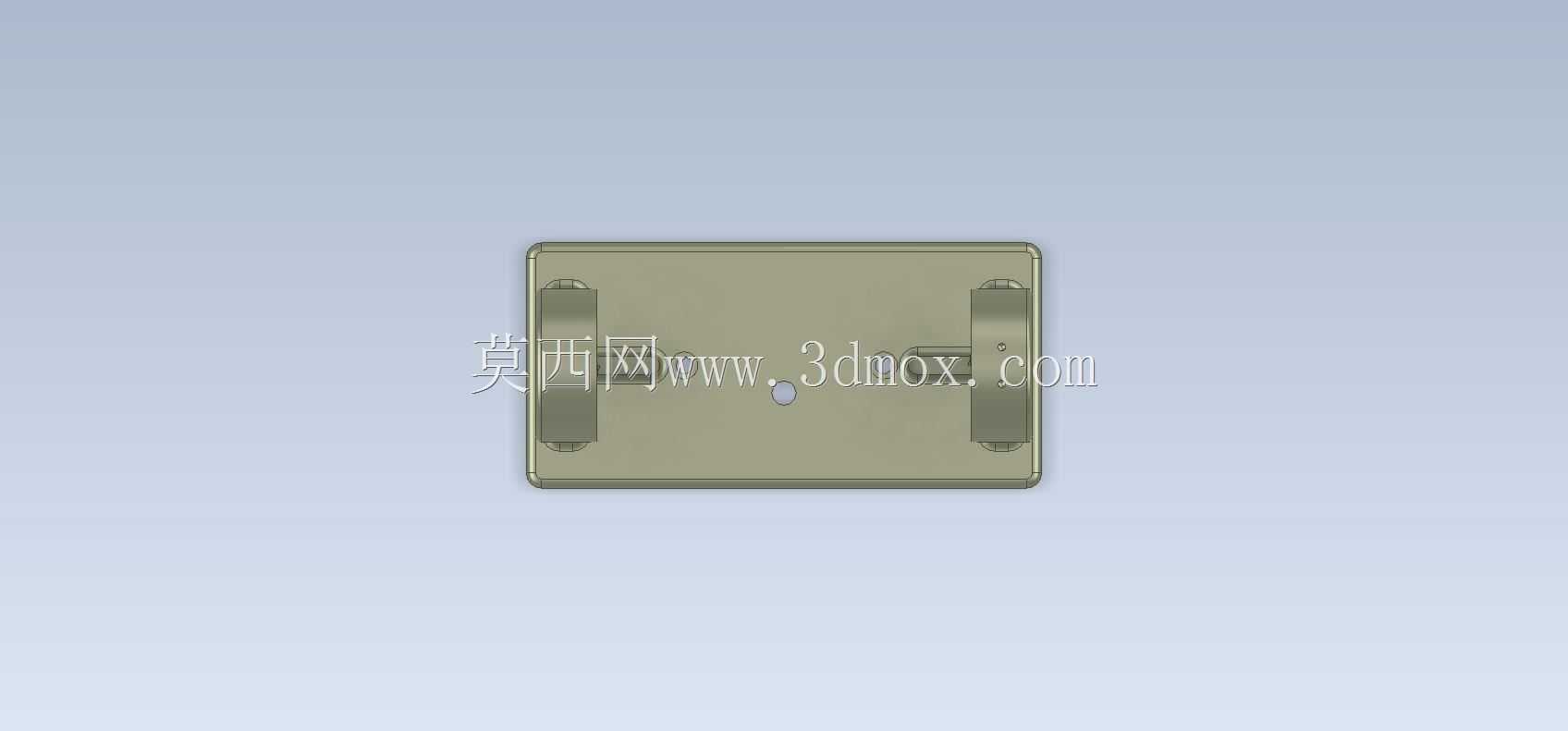

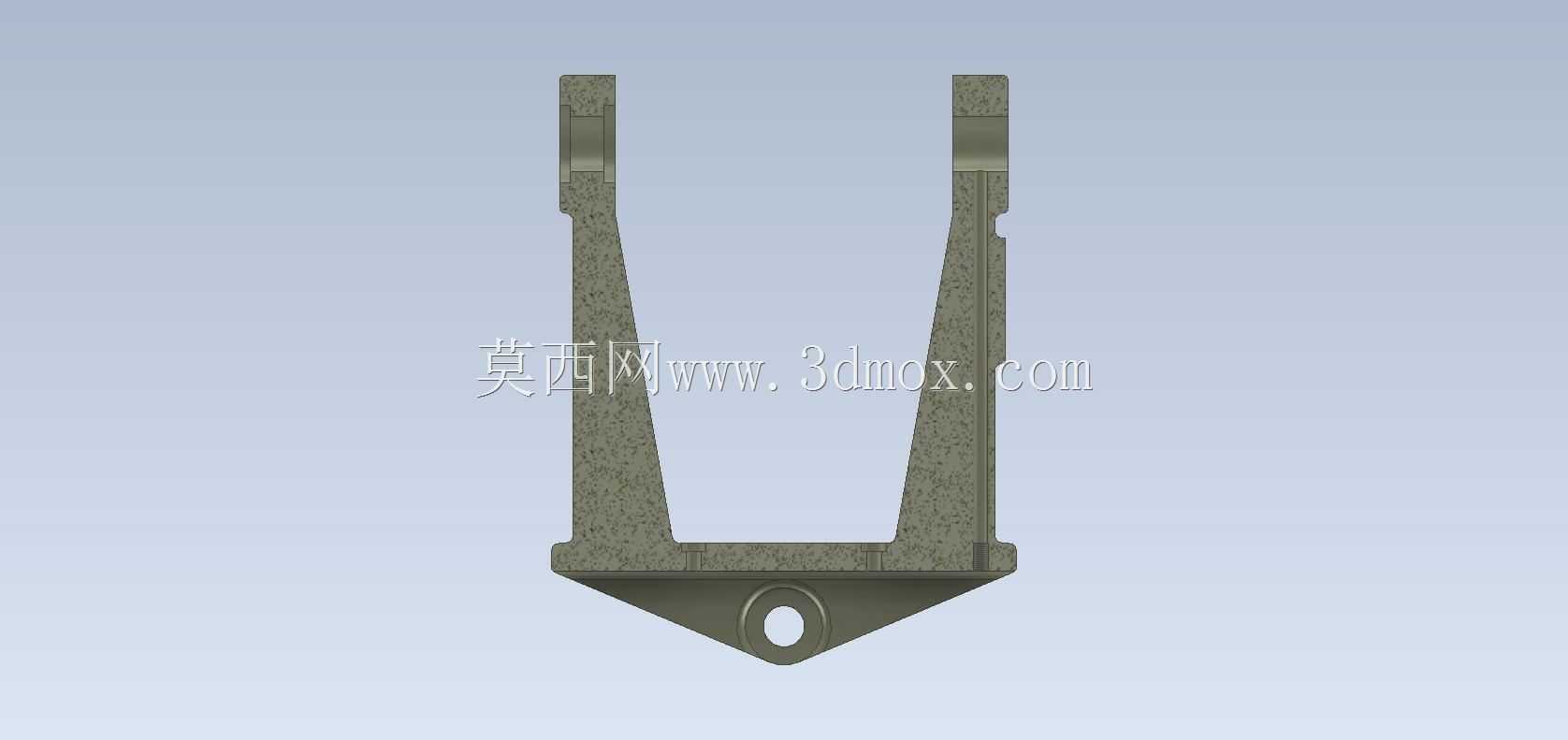

　　从结构设计的思路上拆解，这个零件的构型完全是围绕受力需求与安装边界做的适配：底部采用带一定厚度的梯形安装座，而非整块矩形底板，是在保证安装面接触刚度的前提下，尽可能削减非受力区域的材料余量，降低零件整体重量，同时梯形的斜边结构也能避免安装时与相邻部件产生空间干涉。安装座上预留的多个沉头安装孔，位置分布完全贴合受力中心做对称布置，螺栓锁紧后不会产生附加的偏载力矩，能让安装面的压应力分布更均匀，长期受交变载荷也不容易出现连接松动的问题。两个竖向立臂采用变截面设计，靠近底部安装座的位置截面厚度更大，向上延伸到铰接孔位置时截面逐步收窄，这是因为立臂与底座连接的根部是整个零件应力集中最明显的区域，工作状态下承受的弯曲力矩最大，加大根部截面厚度能有效提升抗弯强度，避免长期受载出现根部断裂的问题；而铰接孔位置的受力主要是孔壁的挤压应力，只要保证孔周的壁厚满足挤压强度要求即可，收窄截面不会影响整体承载能力，反而能减少立臂占用的侧向空间，给相邻运动部件留出足够的摆动余量。

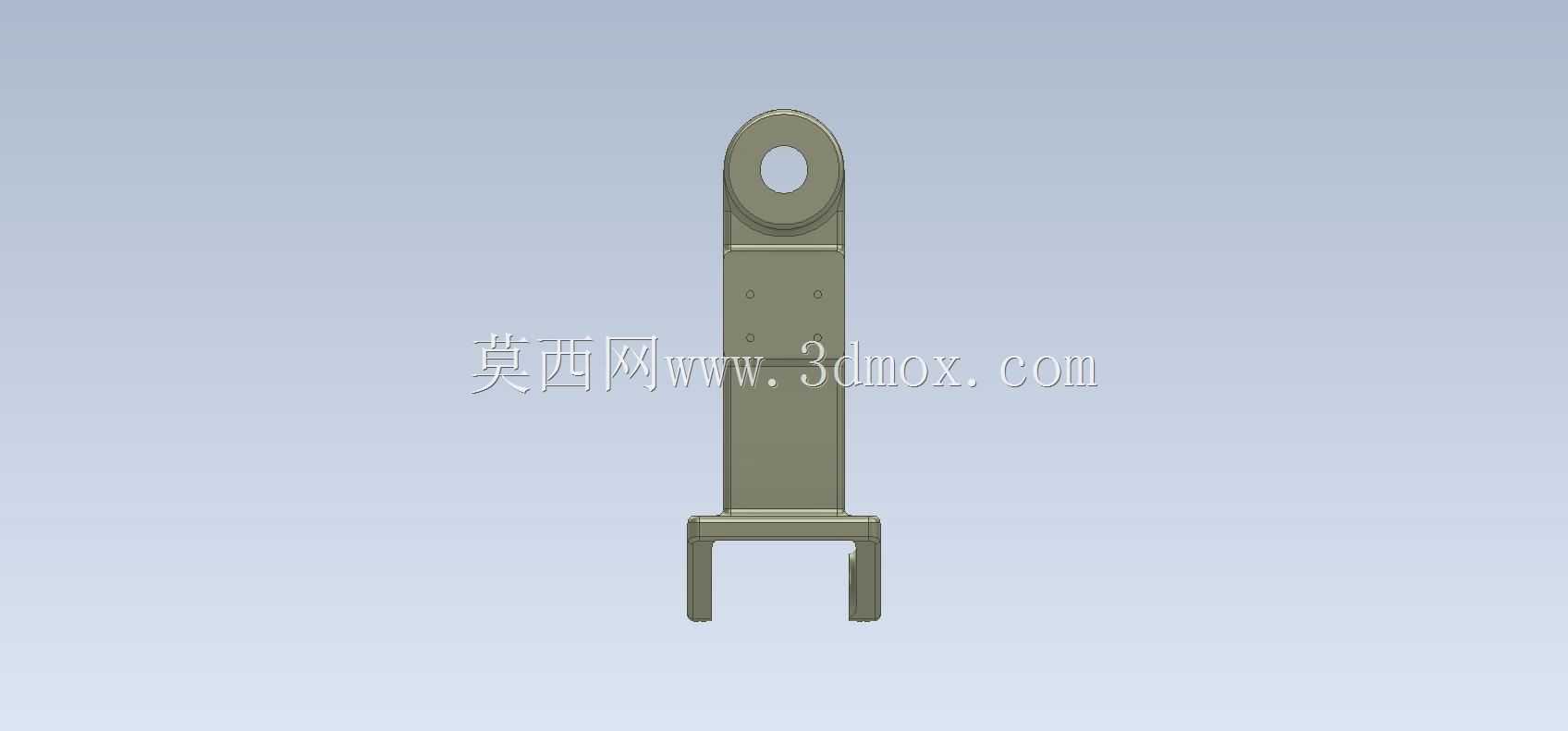

　　两个立臂顶端的铰接孔做了同轴度公差约束，实际加工时需要一次装夹完成两孔的镗削加工，保证孔位同轴度误差控制在允许范围内，避免铰接轴穿装后出现卡滞、别劲的问题，加速铰接副的磨损。立臂侧面预留的小尺寸定位孔，是用来安装铰接轴的限位挡圈或者定位销，防止设备运行过程中铰接轴出现轴向窜动，导致连接失效。从安装边界来看，这类支架的底部安装面平面度有明确要求，安装时需要与基体表面完全贴合，不能出现悬空翘边的情况，否则螺栓锁紧后零件会产生内应力，长期受载容易出现变形。两个立臂的内侧间距是核心安装尺寸，直接决定了适配的铰接部件的厚度尺寸，设计时会根据配套部件的厚度预留合理的装配间隙，既不能间隙过大导致铰接部件晃动明显，也不能间隙过小导致装配困难、转动卡滞。

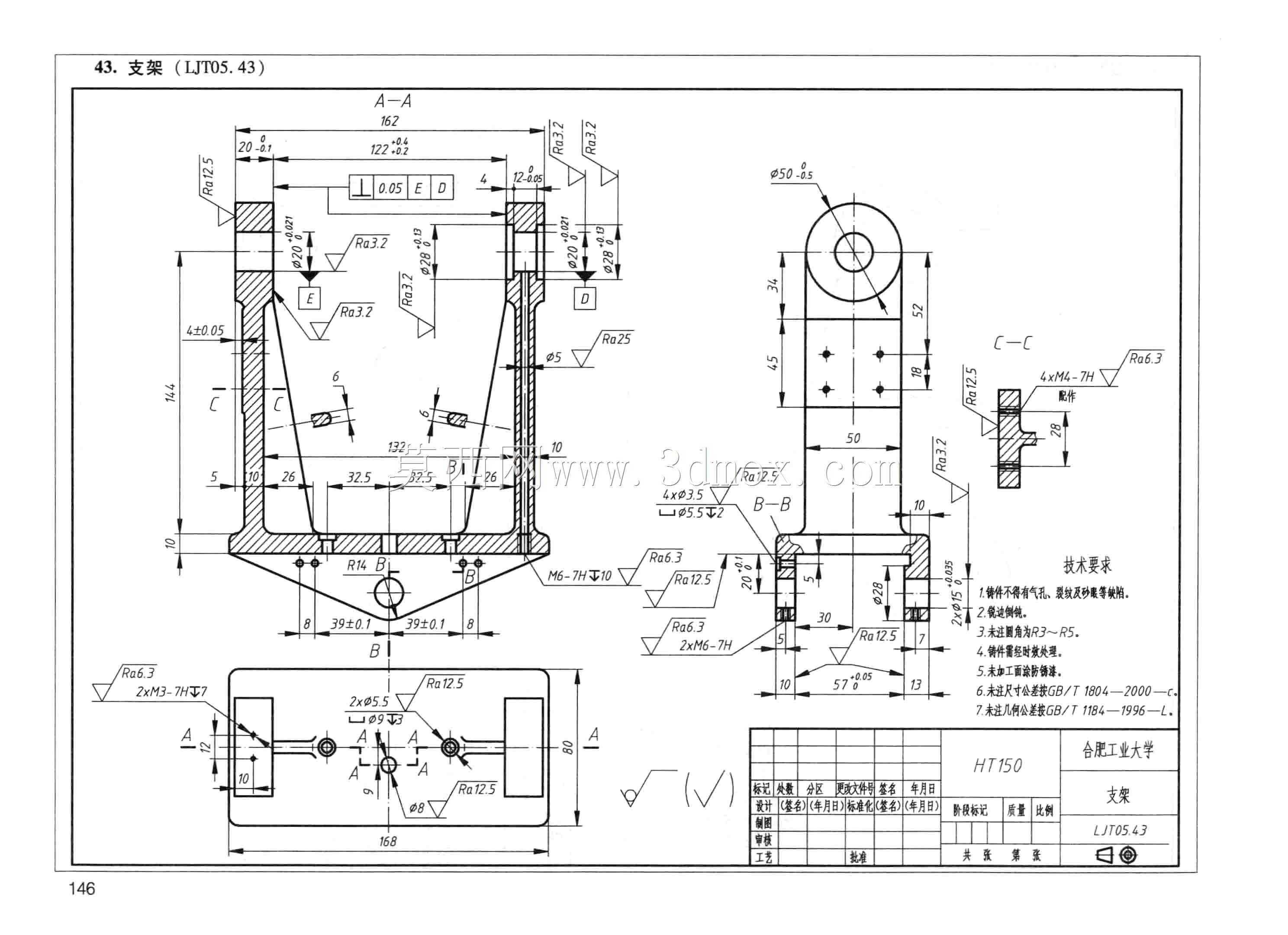

　　在实际选型应用时，这类支架的材质多选铝合金或者碳素结构钢，铝合金材质的支架重量轻、防腐性能好，适合用在载荷不大、对设备重量有要求的自动化设备场景；碳素结构钢材质的支架强度更高，经过表面发黑或者镀锌处理后防腐能力也能满足常规工业场景需求，适合用在载荷更大、受冲击载荷的工装设备上。零件的所有棱边都做了倒角处理，既避免安装调试过程中锋利边角划伤操作人员，也能去除加工过程中产生的毛刺，防止装配时毛刺脱落进入铰接副或者设备运动间隙，造成部件磨损卡滞。从建模逻辑来看，这类零件的建模优先从底座的安装基准面开始绘制草图，拉伸生成底座实体后，再以底座上表面为基准绘制两个立臂的截面草图，拉伸生成立臂结构，之后依次完成安装孔、铰接孔、定位孔的切除，最后添加所有棱边的倒角特征，整个建模过程完全遵循实际加工的工艺顺序，后续生成工程图时尺寸标注也能与加工工序对应，方便车间加工人员快速理解设计要求，减少工艺转化过程中的出错概率。
