汽车保险杠用碰撞冲击吸收减震构件

　　在汽车被动安全结构的设计体系中，保险杠区域的吸能减震构件是承担低速碰撞能量耗散、保护车身主体结构与周边附件的核心部件之一，本次呈现的碰撞冲击吸收结构，正是面向乘用车前/后保险杠安装场景开发的专用减震构件。从实际装车场景来看，这类构件通常布置在保险杠蒙皮与车身纵梁前端的安装节点之间，日常行驶中遇到低速泊车碰撞、低速跟车剐蹭、路面碎石冲击等工况时，构件会通过自身结构的形变与阻尼特性吸收冲击能量，避免冲击力直接传递到车身纵梁、散热器框架等核心结构件，降低小事故下的维修成本，同时也能在行人碰撞场景中起到一定的缓冲作用，降低对行人下肢的冲击伤害。

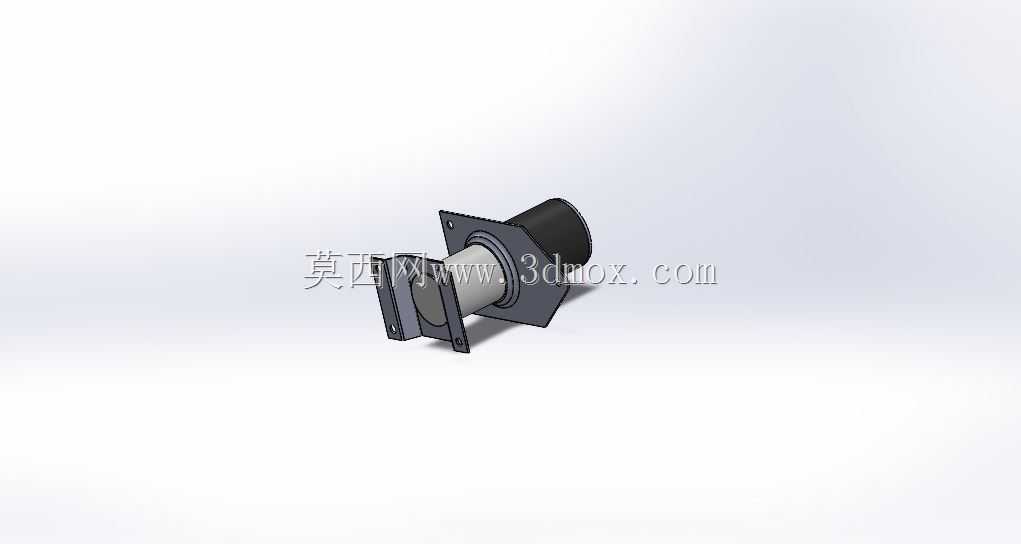

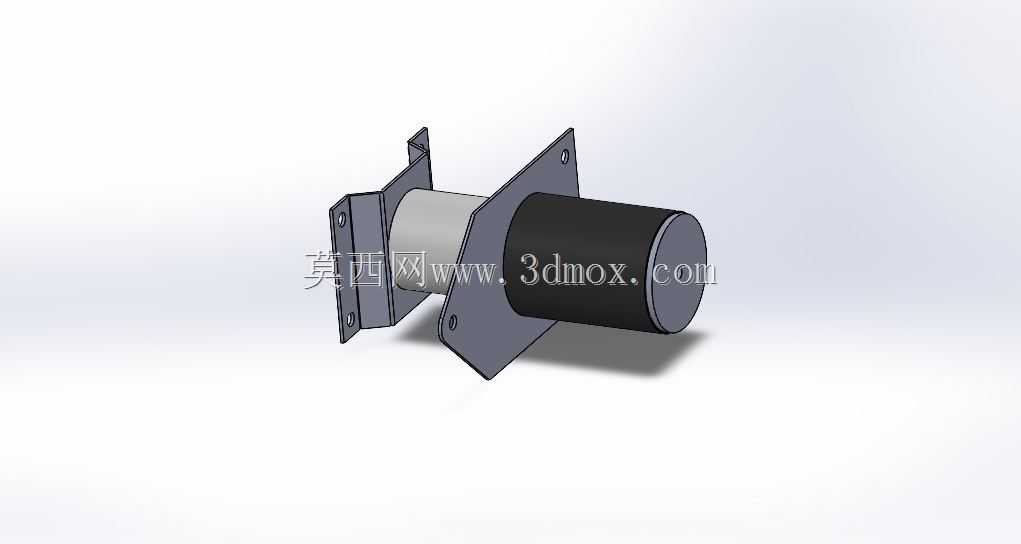

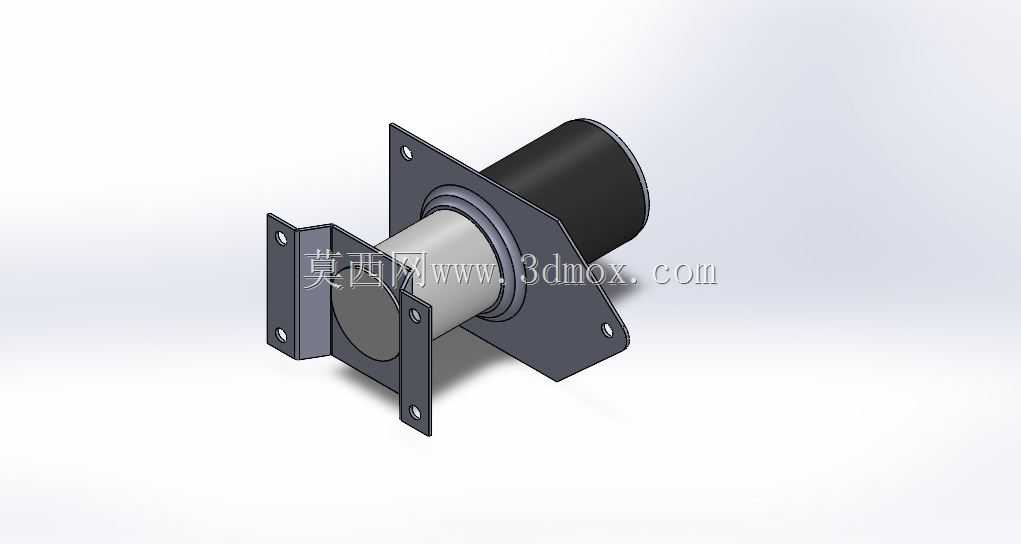

　　从功能特性上看，该构件采用了法兰安装座加阻尼缓冲主体的组合结构，方形法兰安装面预留了对应的螺栓过孔，能够直接匹配车身前端的安装螺柱定位，安装时不需要额外设计转接支架，减少了装配环节的零件数量与公差累积。缓冲主体部分采用阶梯轴式的结构设计，靠近法兰端的刚性段用于保证安装定位精度，避免长期使用后出现安装松旷，外侧的阻尼段采用弹性吸能材料包覆金属内芯的结构，既能够保证轴向的冲击吸能行程，也能承受一定角度的偏置冲击，不会因为碰撞角度偏移就出现结构失效。

　　在设计思路层面，该结构优先考虑了安装边界的通用性，法兰盘的安装孔位间距参考了主流A级乘用车的保险杠安装点标准尺寸，安装面到缓冲端的总长度控制在合理范围内，不会因为构件过长导致保险杠蒙皮装配后出现外凸，也不会因为长度不足导致缓冲行程不够无法起到吸能作用。结构建模过程中，对法兰盘的折弯边做了圆角过渡处理，避免应力集中导致安装座在冲击下出现断裂，缓冲主体与法兰盘的连接位置设计了加强翻边，能够承受轴向15kN以内的冲击载荷不出现连接脱落。同时，整个构件的外形做了等壁厚设计，金属壳体部分的壁厚保持在1.8mm，既满足结构强度要求，也能控制整体重量，符合汽车轻量化的设计趋势。

　　从安装边界尺寸来看，法兰安装面的外形尺寸适配常见的保险杠安装腔体空间，不需要对保险杠内部的支撑结构做额外切割修改，缓冲端的外径尺寸匹配保险杠蒙皮内侧的缓冲块安装位，装配后能够与蒙皮内侧保持3-5mm的间隙，车辆行驶过程中不会因为颠簸出现异响。构件的总重量控制在280g左右，不会给车身增加过多的簧下质量，对车辆的操控性能几乎没有影响。在实际选型匹配时，设计人员只需要核对安装孔位的孔距、缓冲行程长度两个核心参数，就可以快速判断该构件是否适配对应车型的保险杠结构，不需要做复杂的结构改制。

　　不同于普通的橡胶缓冲块，该金属加弹性体复合的减震结构，在高低温环境下的性能稳定性更好，在-40℃到80℃的使用环境区间内，弹性体的阻尼特性变化率不超过15%，能够满足不同气候区域的车辆使用需求，不会因为低温变硬失去缓冲能力，也不会因为高温出现材料老化塌陷。结构的金属表面做了电泳防锈处理，长期在车轮带起的泥水、雨雪侵蚀环境下使用，也不会出现严重锈蚀，设计使用寿命能够匹配整车的使用周期，不需要在车辆使用周期内单独更换该构件。在三维建模过程中，所有安装孔的位置、配合面的公差都按照汽车行业的通用设计标准设定，安装孔的公差带采用H13级，能够适配M8的安装螺栓，装配时的容错率更高，不会因为零部件的制造公差导致装配困难。
