小型车用简易数字速度表壳体结构

　　在小型乘用车辆、低速场地代步车的座舱仪表系统设计中，速度显示单元是驾驶员获取车辆行驶状态的核心交互部件，不同于传统指针式仪表依赖机械结构传递转速信号，数字式速度表通过采集轮速传感器、变速箱输出轴的脉冲信号，经主控单元换算后直接输出数字显示内容，在结构设计上更侧重壳体的安装适配性、内部电路板的防护性以及座舱内的视觉融合度。本次呈现的数字速度表结构，是基于现有成熟车载仪表方案衍生优化的简易版本，主要面向轴距较短、座舱仪表台安装空间紧凑的小型车型开发，在设计阶段就充分考虑了后装适配与小批量量产的加工可行性。

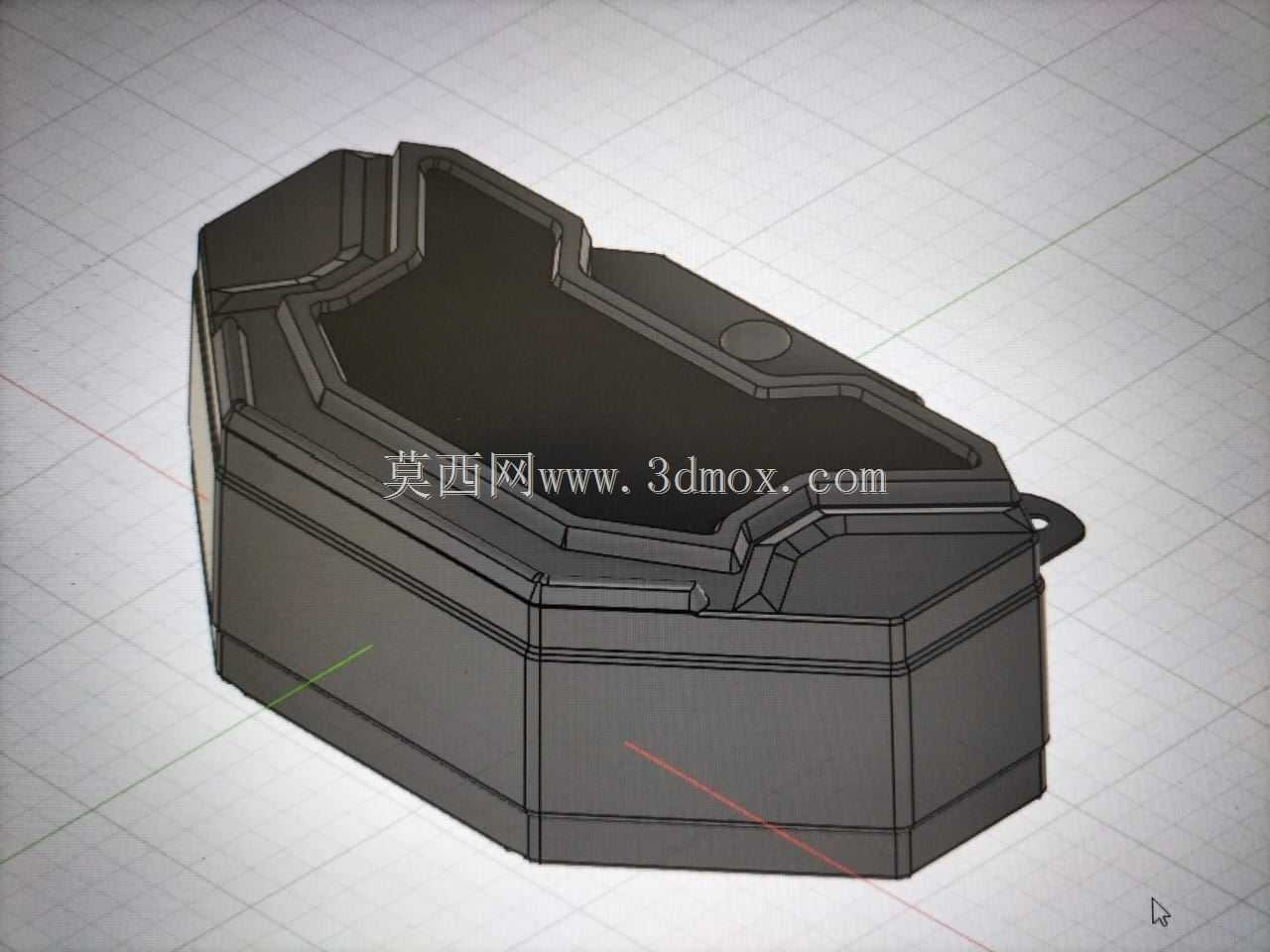

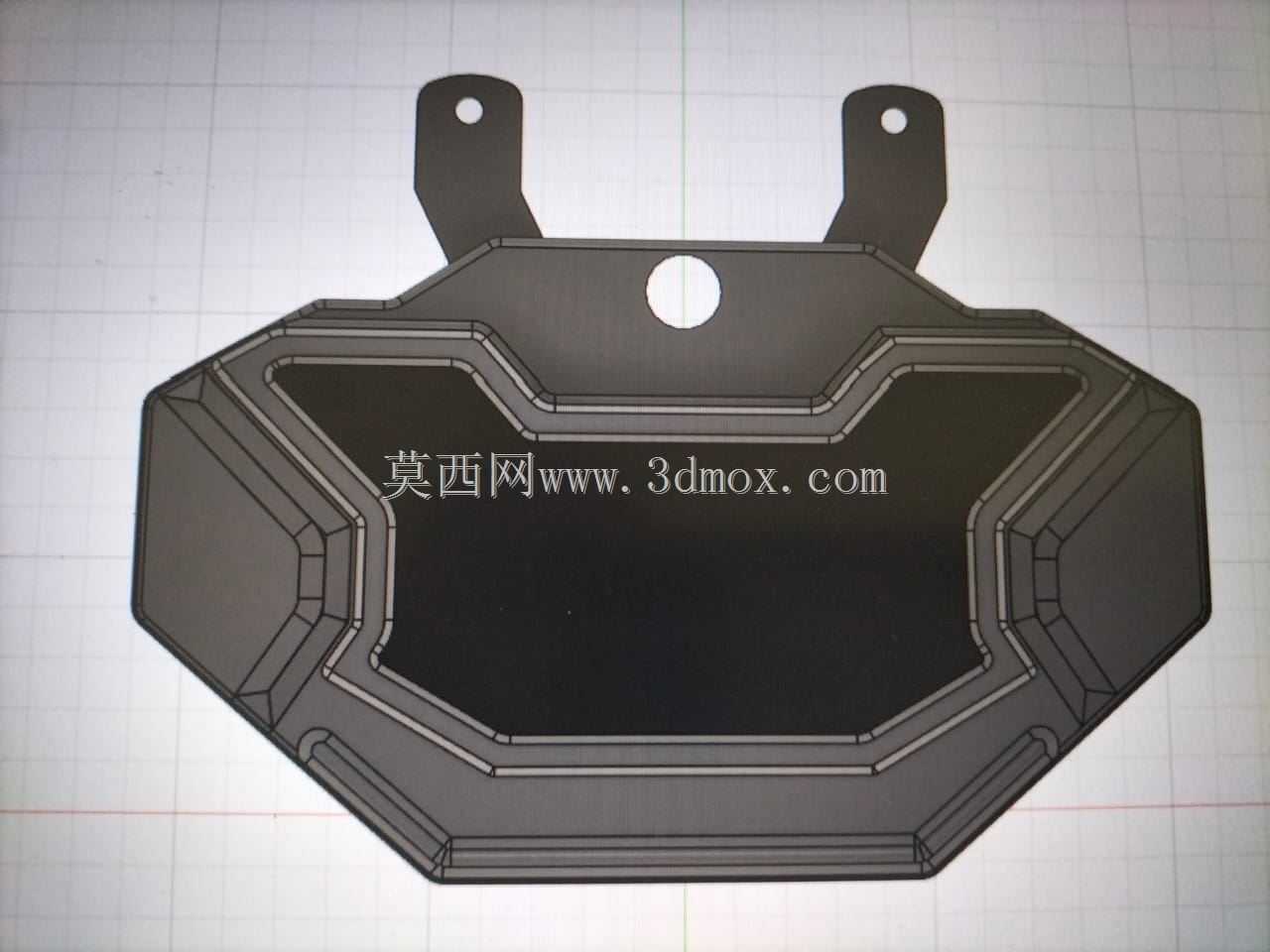

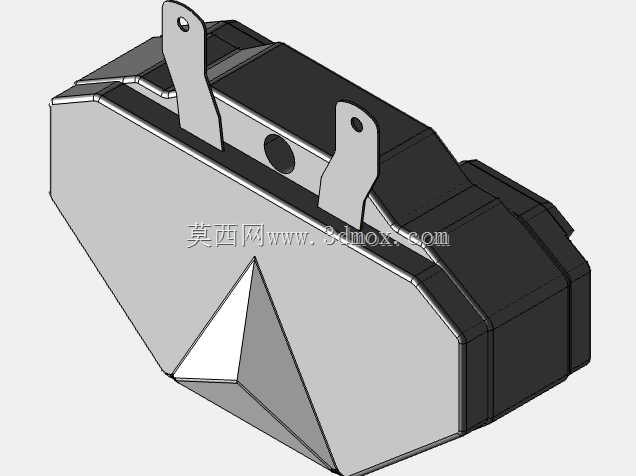

　　从结构设计思路来看，该速度表壳体采用上下扣合的分体式结构，上壳体为显示窗口的承载主体，边缘做了多段折线式的造型过渡，并非规则的矩形轮廓，这种非对称的折线造型一方面是为了匹配小型车仪表台预留的异形安装空位，避免与周边的空调出风口、控制按键面板产生安装干涉，另一方面也能在不增加额外装饰件的前提下，提升仪表区域的视觉层次感，契合小型车年轻化的内饰设计风格。壳体侧面预留的带孔安装耳，是整个部件的核心安装定位结构，安装耳的孔位中心距、孔直径都按照车载仪表通用的M4固定螺栓规格做了适配，安装时可以直接通过螺栓将速度表固定在仪表台内部的安装支架上，不需要额外设计定制转接支架，降低了整车装配的零件数量与装配工时。

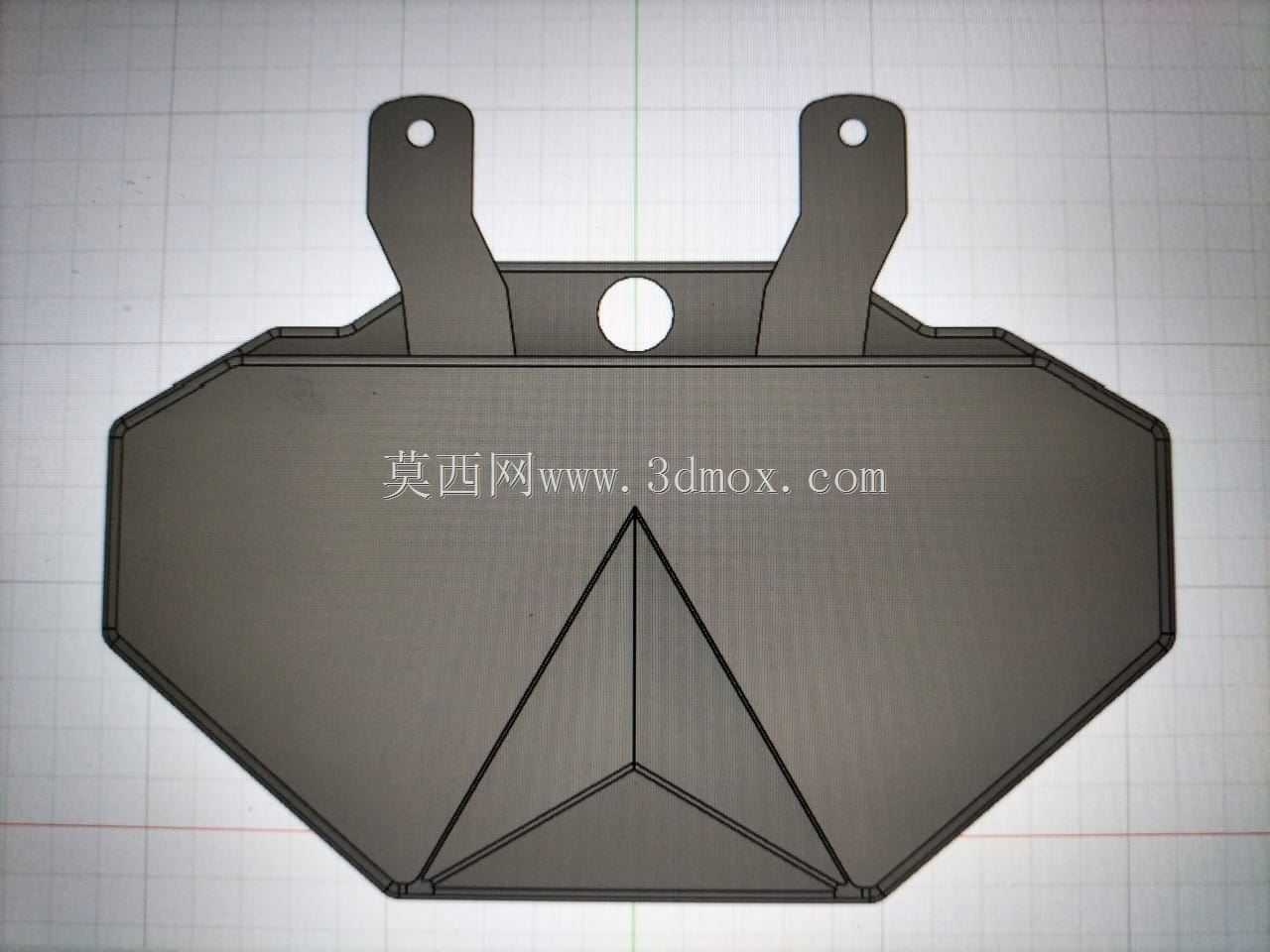

　　从安装边界尺寸来看，该速度表整体轮廓的长宽高比例适配多数小型车仪表台的嵌入式安装深度要求，壳体侧壁的厚度均匀控制在2mm左右，既满足ABS注塑成型的工艺要求，避免出现缩痕、填充不足的注塑缺陷，也能在车辆行驶过程中承受持续的振动载荷，不会因为长期颠簸出现壳体开裂、连接部位松脱的问题。上壳体的显示窗口区域做了内凹的沉台设计，沉台深度刚好可以覆盖显示面板的边缘，既可以遮挡内部电路板与显示模组的拼接缝隙，也能在一定程度上减少外界环境光在显示面板上的反光，提升强光环境下的数字显示可读性。下壳体的侧壁设计了多道加强筋，加强筋沿着壳体的轮廓走向布置，在不增加壳体整体壁厚的前提下，提升了壳体的结构刚性，避免安装螺栓锁紧时出现壳体变形，挤压内部的电路板与电子元器件。

　　在实际功能适配层面，该壳体的内部空间预留了显示模组、主控电路板、接线端子的安装位，内部的定位柱高度按照常规1.6mm厚度的PCB板尺寸设计，装配时可以直接将电路板卡在定位柱上，通过热熔柱固定即可完成内部组件的装配，不需要额外使用螺丝固定，简化了装配流程。壳体的接线端预留了缺口位置，刚好可以穿出车载供电与信号传输的线束，缺口处可以配套安装橡胶护线套，避免车辆行驶过程中线束与壳体硬接触磨损绝缘层，降低电路故障的概率。不同于集成了转速、油量、水温等多显示功能的组合仪表，这款简易数字速度表只保留核心的车速显示功能，整体体积更小，不仅可以作为小型车的主车速显示单元使用，也可以作为改装车型、场地作业车辆的附加车速显示装置，安装在仪表台的空余位置，不需要对原有仪表系统做大幅度改动。

　　从实际应用场景出发，这类简易数字速度表的使用场景覆盖了民用小型代步车、园区内部巡逻车、低速电动作业车等多种车型，这类车型普遍存在仪表台安装空间有限、仪表功能需求精简的特点，过于复杂的组合仪表不仅会增加整车成本，也会因为多余的功能占用有限的安装空间。在结构设计过程中，还充分考虑了车载环境的使用要求，壳体的上下盖扣合位置设计了止口结构，装配后止口相互咬合，可以阻挡日常使用过程中灰尘、溅水进入壳体内部，保护内部电子元器件的稳定运行，适配车辆使用过程中可能遇到的温湿度变化、振动冲击等复杂工况。整个壳体的造型没有多余的装饰结构，所有的曲面与折线都服务于安装适配、结构强度提升的实际功能需求，没有为了造型刻意增加复杂的曲面结构，降低了注塑模具的加工难度与后期的量产成本，对于小批量配套的车型项目来说，能够有效缩短开发周期，降低零部件的采购成本。
