重型多莉后轮轴承载轮组结构设计

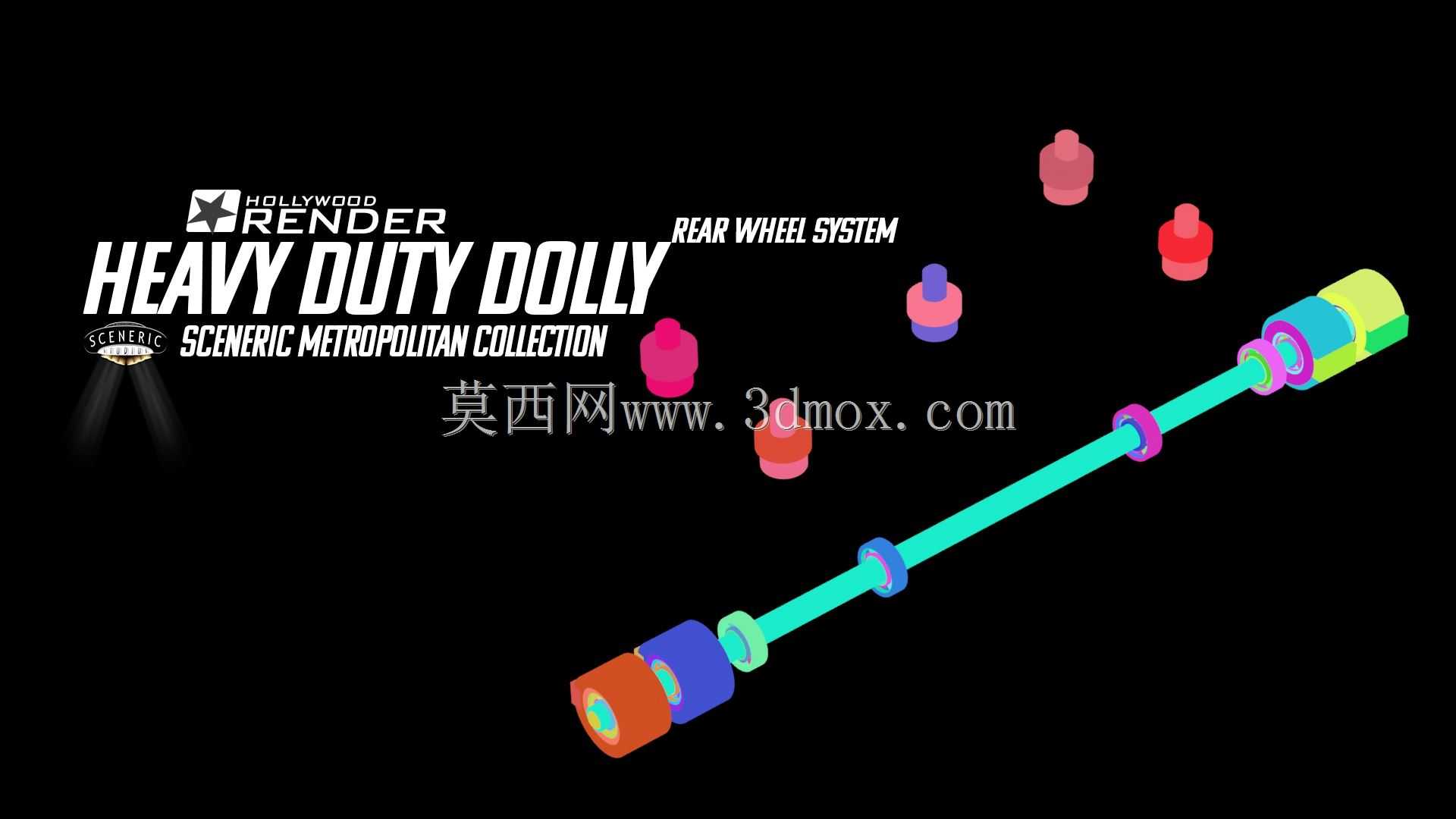

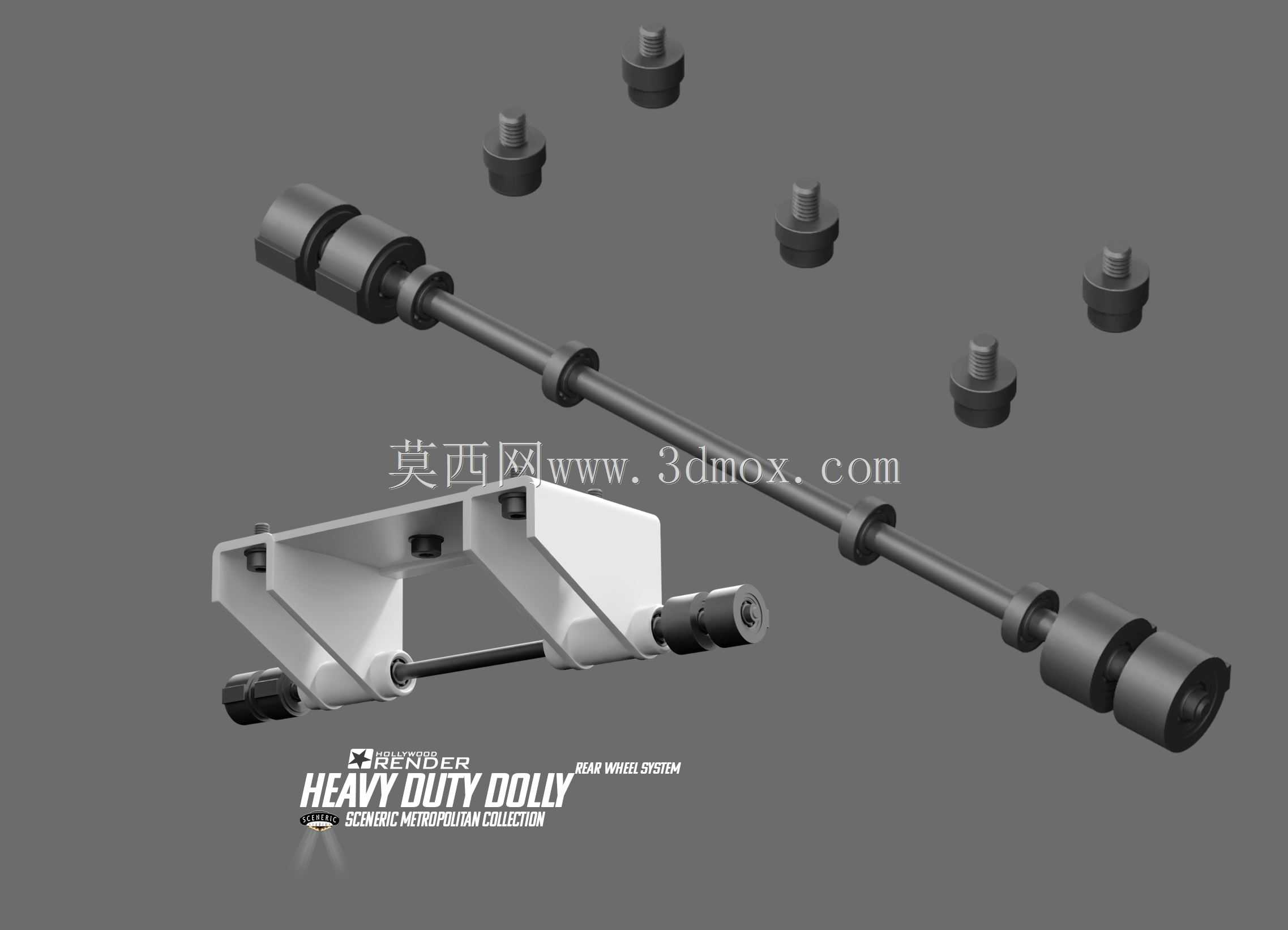

　　这套轮轴结构主要面向重型移位转运场景设计，常见于车间重型工装移位、影视置景重型道具转运、仓储重型货位调整等需要短距离大负载移动的作业场景，区别于常规轻型脚轮结构，该轮组采用通轴式布局替代传统单轮独立安装的脚轮形式，在大负载工况下能有效避免单轮受力不均导致的轮架变形、轮轴卡滞问题。从结构布局来看，整套组件包含一根贯穿式主轮轴、两组对称布置的安装支架、六组独立的限位固定柱以及轴端的限位缓冲结构，主轮轴采用等径圆钢加工设计，轴身预留多组卡簧槽位，用于固定轴套与滚轮的轴向位置，避免滚轮在行走过程中发生轴向窜动，轴端采用台阶式缩径设计，搭配轴端挡圈实现端部限位，相比螺纹锁紧的轴端结构，这种设计在频繁震动的转运工况下不易出现松脱问题。

　　安装支架采用折弯焊接式箱型结构，支架上预留的安装孔位可直接与多莉的承载底盘通过螺栓刚性连接，支架与主轮轴配合的位置镶嵌有自润滑轴套，无需频繁加注润滑脂即可保证轮轴转动顺畅，同时支架的折弯角度经过受力校核，在额定负载下支架的最大形变控制在0.2mm以内，不会出现支架蹭轮的问题。六组限位固定柱分布在轮轴两侧的底盘安装区域，主要用于限制承载底盘与轮组支架的相对位移，同时可作为辅助绑带的固定挂点，在转运不规则重型物件时，可通过绑带将物件与底盘、轮组绑定为整体，避免转运过程中物件滑移。

　　从安装边界来看，整套轮组安装完成后，主轮轴的轴线距离安装支架上平面的高度为固定值，设计时已预留足够的滚轮跳动间隙，即使在不平整的车间地面行走，滚轮上下跳动的行程也不会与支架或底盘发生干涉，滚轮采用硬质耐磨材质，轮面宽度大于常规轻型脚轮，单位面积的接地压力更小，在环氧地坪、水磨石地面甚至轻度不平整的水泥地面行走时都不会留下明显压痕，同时轮面的弧度设计兼顾了直行稳定性与转向灵活性，当需要转向时，整个多莉可围绕轮组的瞬时转动中心灵活转向，无需额外加装转向转盘结构。

　　设计过程中优先考虑了工况适配性，针对重型转运时常见的启动冲击、路面颠簸、偏载受力等问题，对轮轴的受力点进行了优化，将滚轮的受力点尽可能靠近支架的支撑位置，缩短轮轴的悬臂长度，降低轮轴所受的弯曲力矩，相比常规悬臂式轮轴结构，这种支撑布局下轮轴的最大弯曲应力可降低40%左右，同等轴径下能承受更大的负载。轴身配套的轴套采用间隙配合设计，配合公差控制在合理范围内，既不会因为间隙过大导致轮轴晃动，也不会因为间隙过小出现转动卡滞的问题，在低温车间或者多粉尘的作业环境下，这种配合结构的适应性也优于精密轴承结构，不会因为粉尘进入轴承滚道导致轮组抱死。整套结构没有复杂的异形零件，所有零部件都可采用常规机加工工艺制作，维护时仅需更换磨损的轴套或者滚轮即可，无需整体更换轮组，后期维护成本更低，在实际选型适配时，可根据多莉的额定承载需求调整主轮轴的直径、滚轮的材质与尺寸，适配不同的负载等级与地面工况，比如在需要防静电的车间场景，可更换防静电材质的滚轮，在有油污的车间场景，可更换耐油橡胶材质的滚轮，整体结构的拓展性较强，可适配多种不同的重型移位作业需求。
