Seeed Studio Xiao NRF52840 Plus蓝牙主控开发板

　　在穿戴式传感节点、小型物联网终端、低功耗蓝牙外设这类对板卡体积、焊接适配性有严苛要求的项目里，常规尺寸的主控板往往会因为板边引脚布局、整体厚度问题，无法适配紧凑堆叠的板对板焊接需求，这款基于Nordic带FPU芯片组的蓝牙主控板，就是针对这类高级蓝牙项目的结构痛点做的定向优化设计。从实际选型适配的角度看，这款板卡保留了标准版本的全部核心功能，覆盖蓝牙5.0通信、近场NFC交互、低功耗运行模式，完全能满足可穿戴设备的心率数据传输、小型传感节点的环境数据上报、蓝牙HID外设的指令交互这类常规场景的功能需求，不会因为结构优化删减核心通信能力。

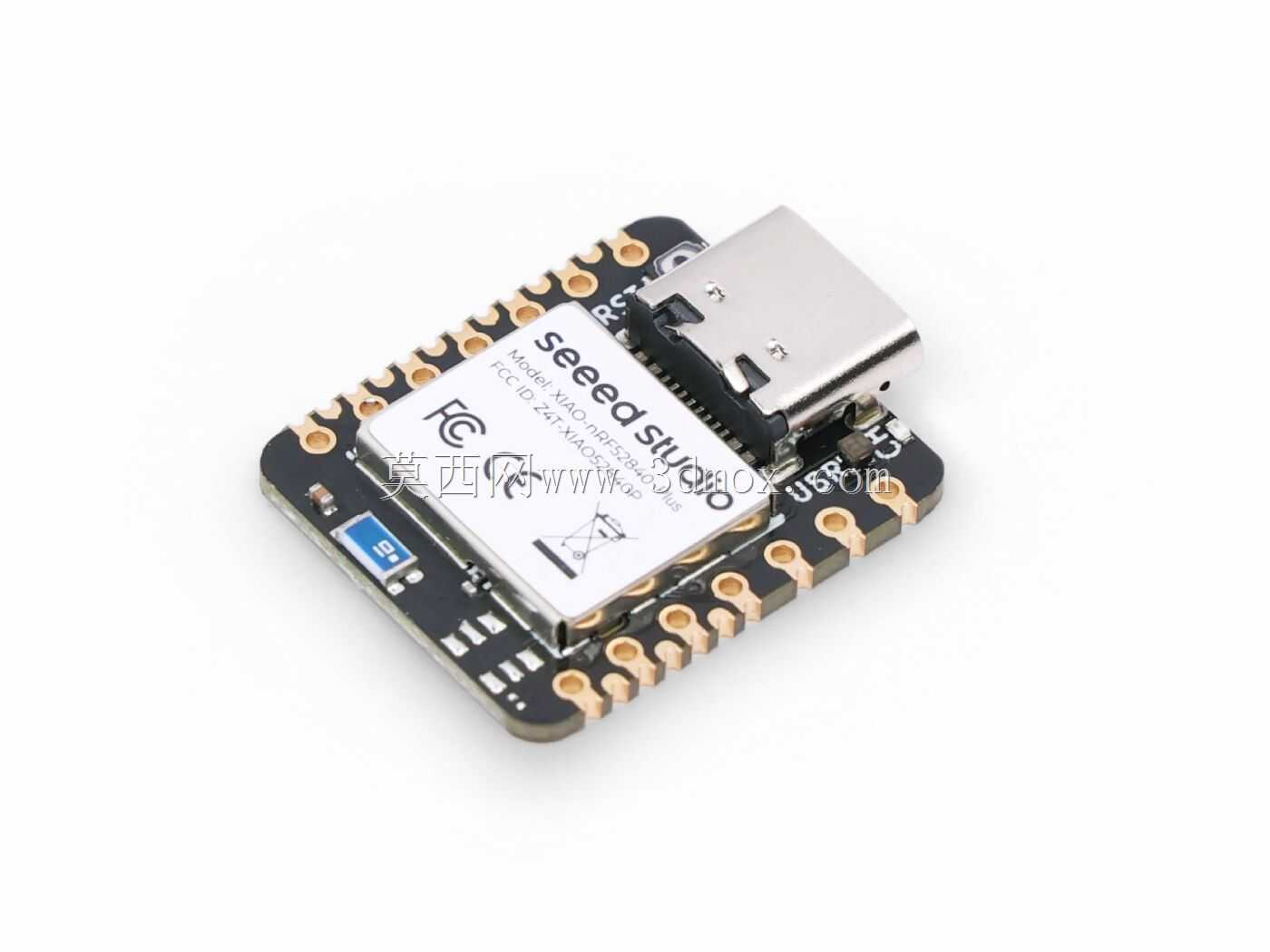

　　和常规同主控板卡最大的差异点，在于它重新设计的城堡形板边结构与背面焊盘布局，这种结构不是单纯的外形调整，而是为SMD板对板焊接做的适配：常规排针插接的板卡会占用垂直方向的安装空间，在厚度要求控制在5mm以内的穿戴设备外壳里，排针的高度会直接导致外壳无法合模，而城堡形焊盘可以直接将主控板焊接在底层功能载板上，焊接后两块板的贴合间隙可以控制在0.3mm以内，大幅压缩垂直方向的安装尺寸。额外引出的9个GPIO引脚，是在标准版本引脚基础上做的扩展，在做多传感器集成的项目时，不需要额外添加IO扩展芯片就能直接连接I2C接口的加速度计、SPI接口的存储芯片、ADC采样的模拟传感器，减少外围电路的元件数量，也能缩小整体载板的布线面积。

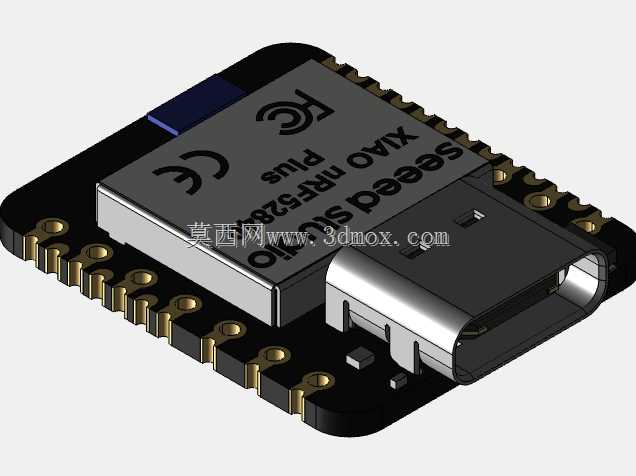

　　从三维建模的结构适配角度看，这款板卡的Type-C接口位于板身短边的居中位置，接口的突出高度、金属外壳的避让尺寸都需要在外壳建模时做精准匹配：接口的金属外壳距离板面上沿的高度为2.5mm，外壳开口的公差需要控制在±0.1mm，避免插接线材时出现接口干涉；板边的半孔焊盘间距为1.27mm，在设计载板的对应焊盘时，焊盘的宽度需要比半孔直径大0.2mm，保证回流焊时焊锡能够充分浸润，避免虚焊问题。板身背面的焊盘没有突出元件，所有阻容元件都布置在板面的正面区域，这就意味着板卡背面可以直接贴合载板的绝缘层，不需要额外预留元件避让空间，在做堆叠设计时可以进一步压缩整体厚度。在做工业级低功耗传感节点的结构设计时，这款板卡的小尺寸优势也很明显：常规蓝牙主控板的尺寸多在30mm20mm以上，而这款板卡的整体轮廓尺寸仅为20mm17.5mm左右，可以直接嵌入到小型传感器的外壳内部，不需要额外预留主控板的安装仓，配合低功耗运行模式，搭配纽扣电池就能实现半年以上的续航，适合部署在设备状态监测的无线传感节点里。需要注意的是，板载的陶瓷天线位于板身的一角，在做外壳建模和载板布线时，天线区域不能有金属遮挡，也不能铺铜覆盖，需要预留至少3mm的净空区域，否则会大幅降低蓝牙信号的传输距离，导致通信不稳定。

　　在做板对板焊接的工装设计时，需要针对城堡形焊盘做定位治具，保证主控板和载板的焊盘完全对齐，因为半孔焊盘的对位偏差超过0.2mm就会出现连锡或者虚焊的问题，治具的定位柱需要匹配板身的两个对角定位孔，定位公差控制在0.05mm以内，才能满足批量焊接的精度要求。和同类型的其他蓝牙主控板相比，这款板卡的焊盘布局做了等长处理，高速信号的走线长度差控制在5mil以内，在做蓝牙射频性能测试时，信号的发射功率、接收灵敏度都能达到Nordic芯片的官方标准，不会因为板卡尺寸缩小导致射频性能下降。在做手板验证的时候，三维模型需要准确还原板卡上所有元件的高度，包括板侧的复位按键、状态指示灯的位置，避免外壳装配时按键被顶住、指示灯被遮挡的问题，尤其是Type-C接口的卡扣位置，需要和外壳的开口做精准对位，否则长期插拔会导致接口松动脱落。
