托卡马克磁约束核聚变实验装置结构

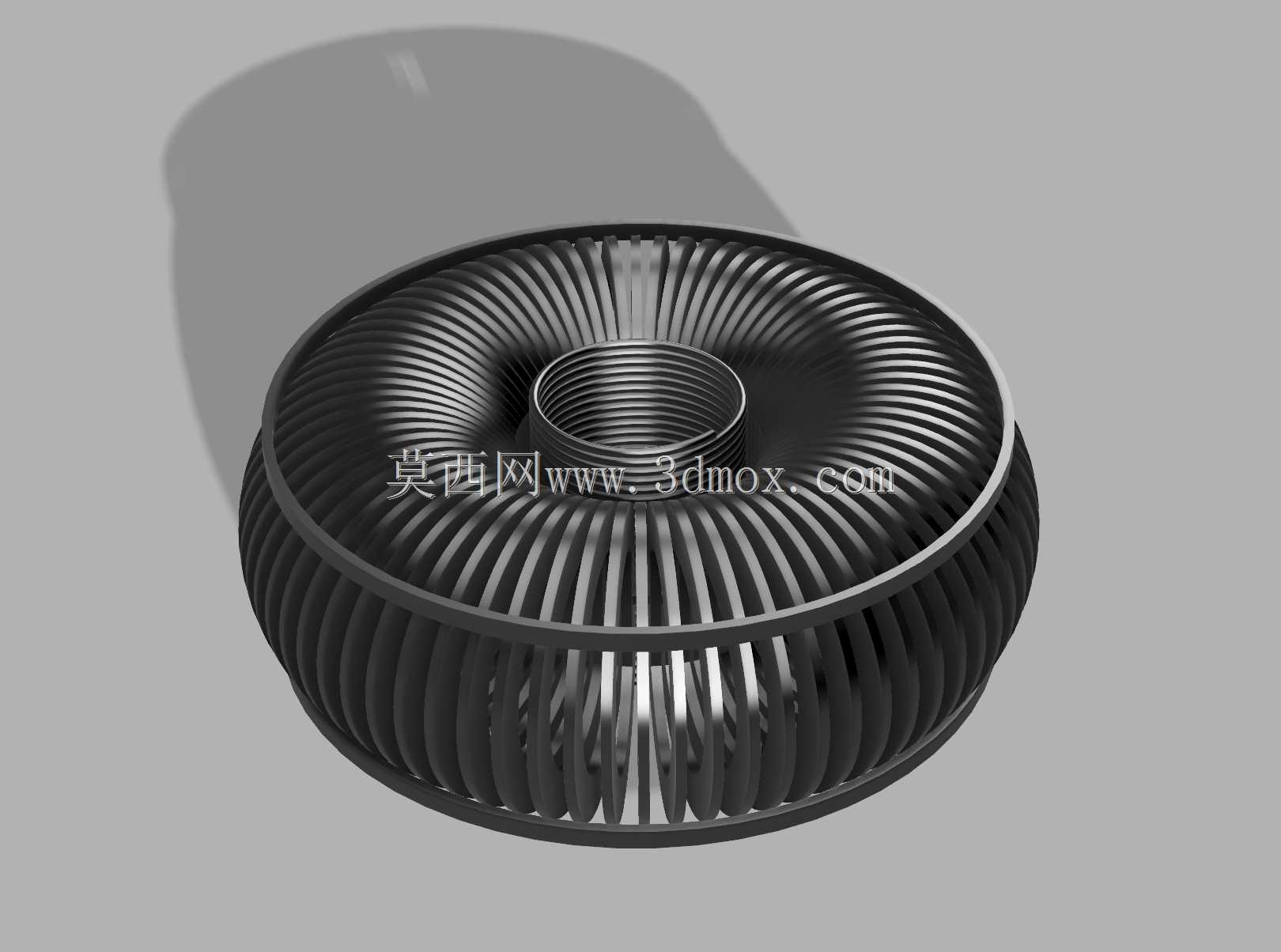

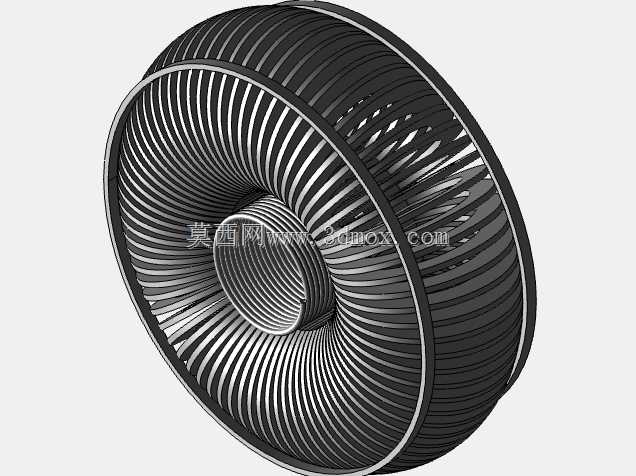

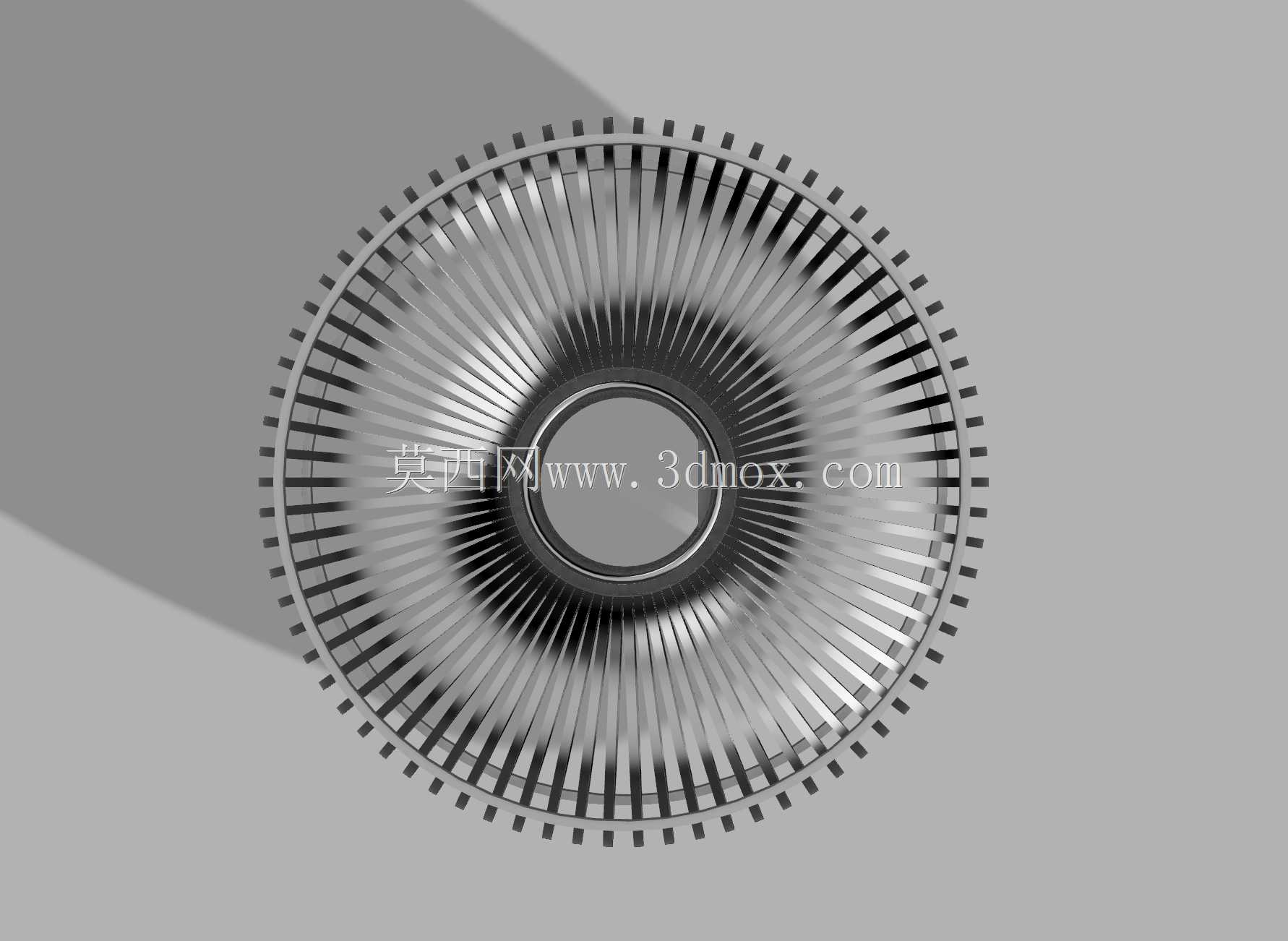

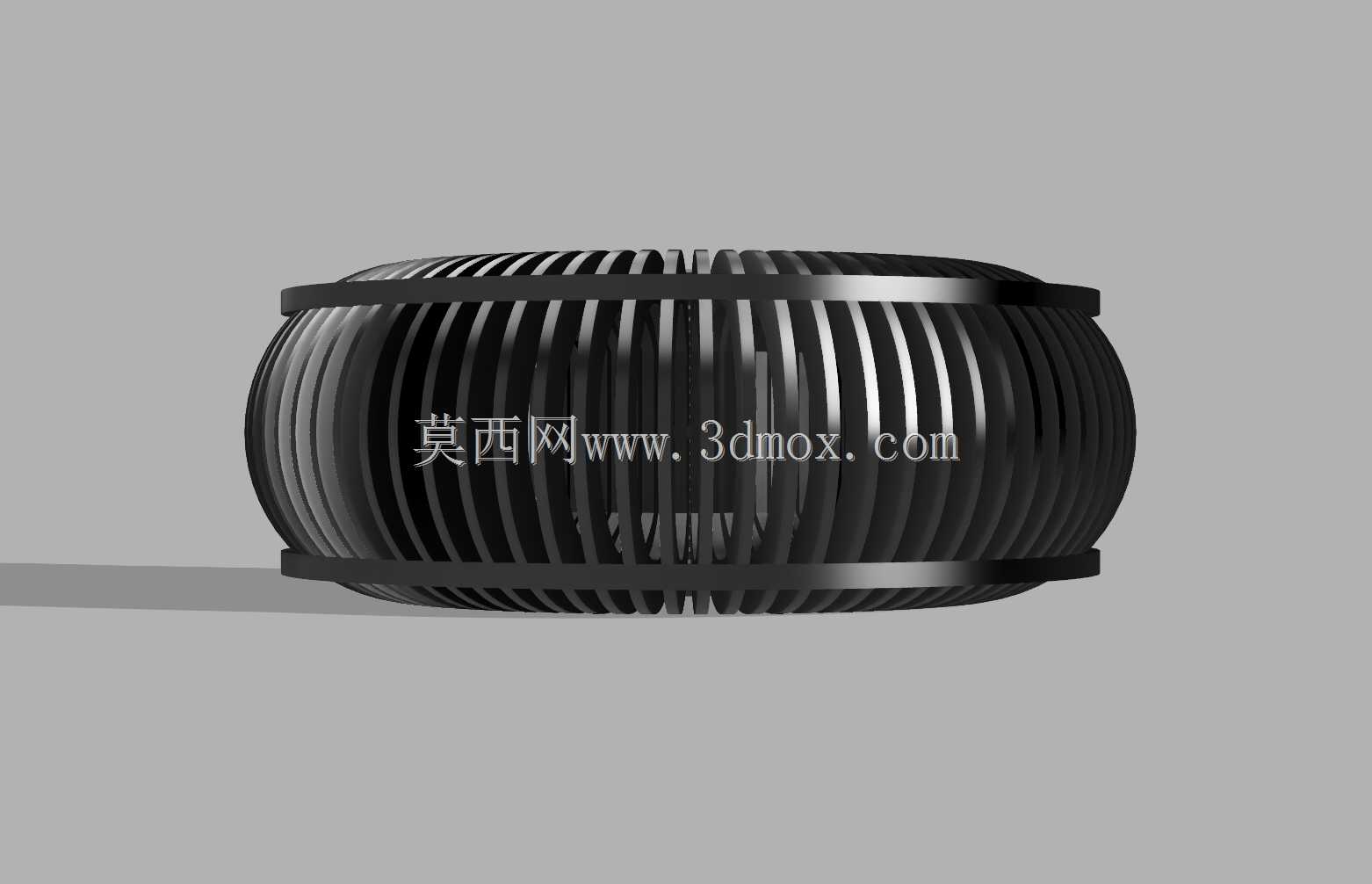

　　这套三维结构针对磁流体力学研究场景搭建，核心服务于可控核聚变领域的磁约束原理验证、等离子体行为模拟相关工作，可作为实验方案论证阶段的结构可视化载体，帮助研究人员直观理解磁体系统的排布逻辑与磁场作用路径。从实际用途来看，该结构完整还原了托卡马克装置实现等离子体约束的核心磁体组成，覆盖了环向场线圈、中心螺线管、极向场线圈三类核心电磁部件的空间位置关系，能够清晰呈现不同磁体组件在等离子体约束过程中的功能分工。

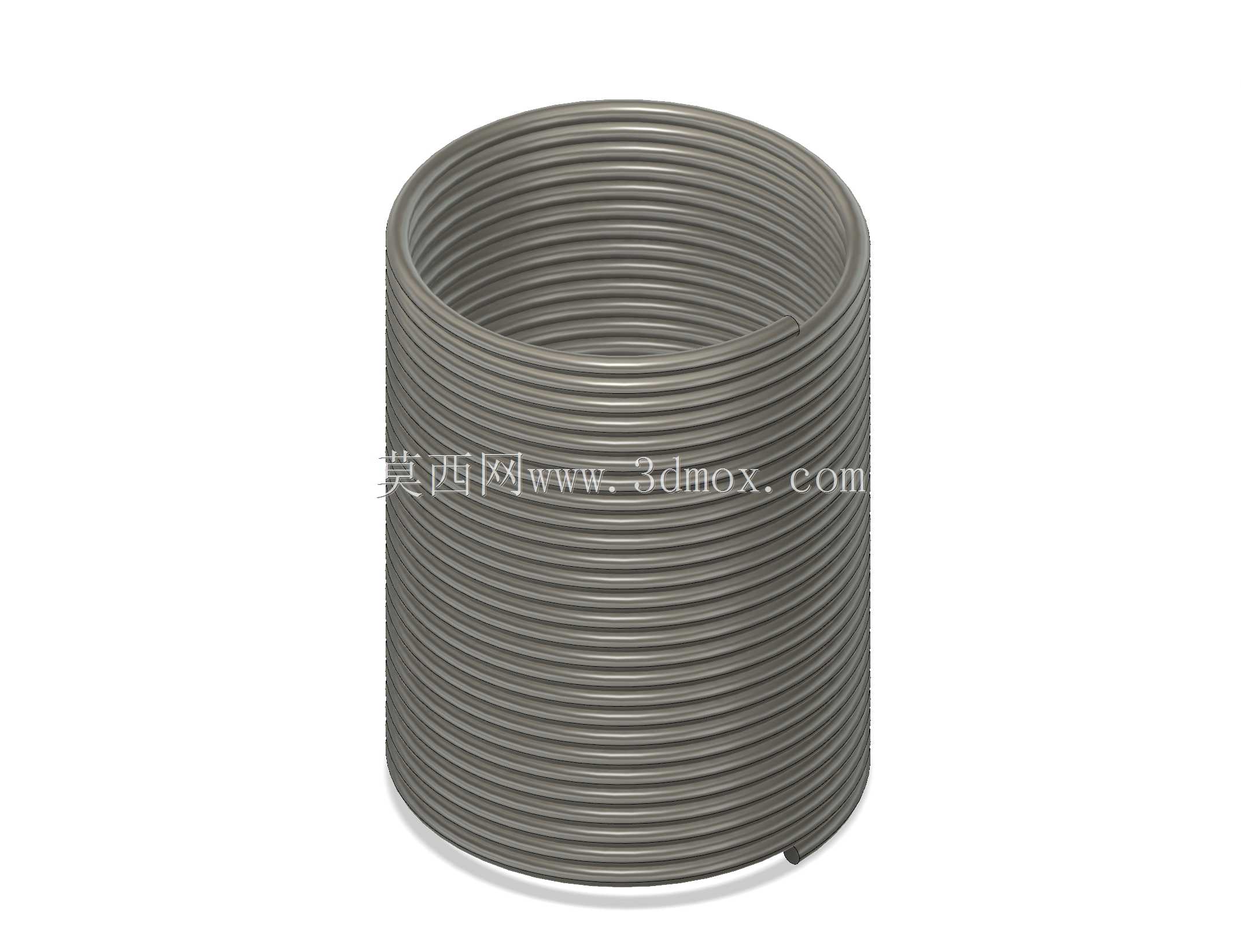

　　环向场线圈采用均匀间隔的环形排布方式，沿装置环形轴线均匀缠绕，通电后可在环形真空区域内产生强环向磁场，这部分磁场的核心作用是约束带电粒子沿环形路径运动，避免等离子体直接接触装置内壁造成能量损失与壁材损伤，线圈的排布间距经过匹配设计，可保证环向磁场在等离子体区域内的均匀性，减少局部磁场波动带来的粒子漂移问题。中心螺线管采用垂直排列的螺线管结构，布置在装置环形结构的中心位置，工作时通过电磁感应在环形等离子体通道内激发感应电流，这部分电流一方面可以对等离子体进行欧姆加热，提升等离子体温度达到聚变反应所需的温度区间，另一方面电流自身产生的极向磁场可与环向场耦合，形成螺旋形的磁力线结构，提升等离子体的维持稳定性，是等离子体电流驱动与初始加热的核心部件。

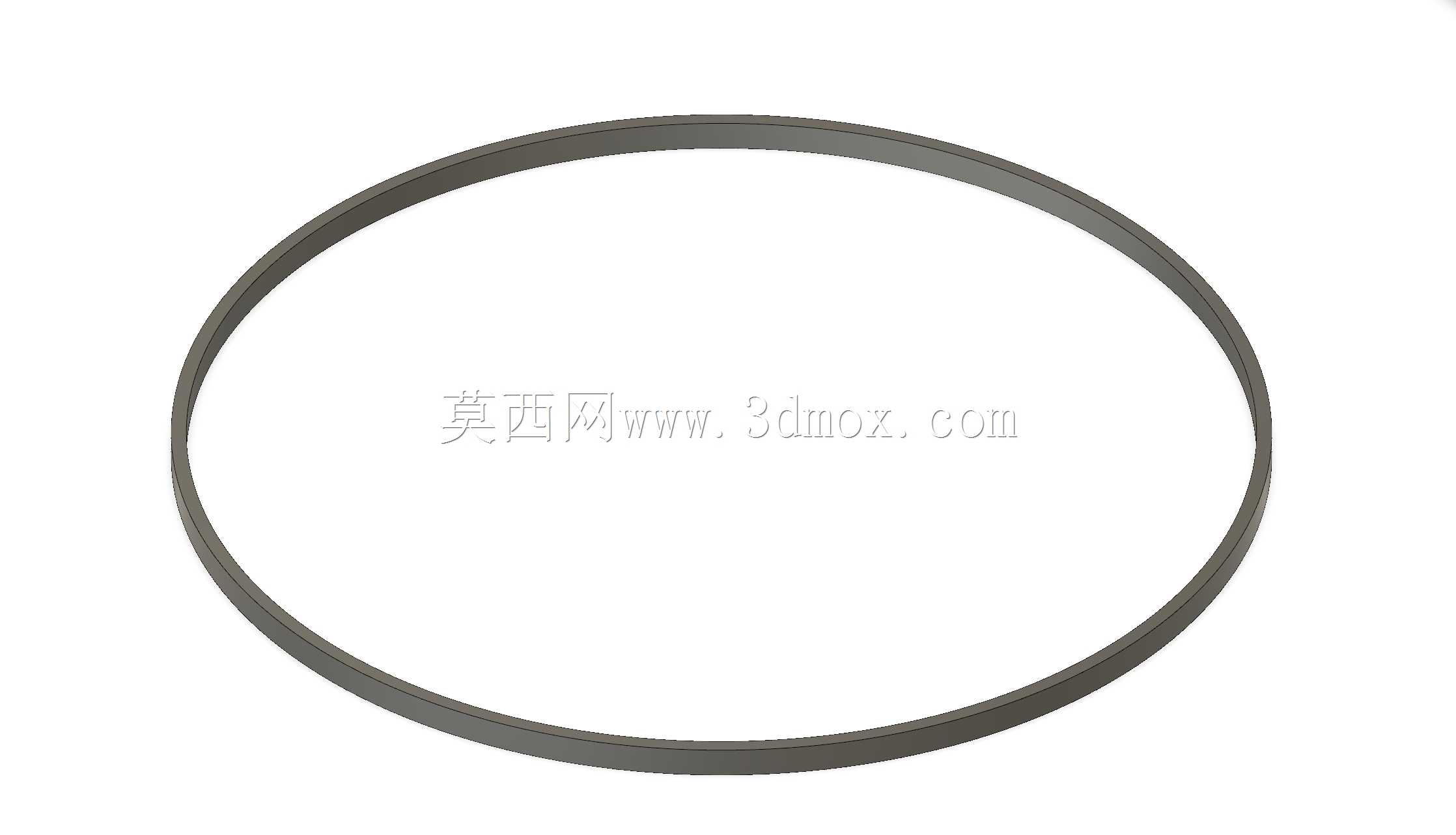

　　外部的极向场线圈沿装置外侧环形布置，包含多组不同位置的螺线形线圈，这部分线圈主要用于调控等离子体的截面形状与位置平衡，抵消等离子体因磁压作用产生的向外扩张趋势，同时抑制等离子体的垂直位移不稳定性，通过调整不同线圈的电流配比，可以塑造出适配不同实验需求的等离子体位形，保证等离子体在环形通道内的长时间稳定约束。整体结构采用甜甜圈形的环形构型设计，所有磁体部件的空间排布都围绕环形等离子体通道展开，设计过程中充分考虑了不同磁体之间的磁场耦合作用，通过优化线圈的位置与匝数配比，减少磁场杂散分量，提升磁约束效率，降低等离子体的湍流输运损失。

　　从安装边界来看，结构预留了各线圈组件的安装支撑接口，环向场线圈的支撑结构沿环形外侧均匀布置，可承受线圈通电时产生的巨大电磁力，中心螺线管的安装基准与环形轴线保持严格同轴，避免因安装偏心带来的磁场畸变，外部极向场线圈的安装位置可根据实验需求进行微调，适配不同的等离子体位形控制要求。在实际实验场景中，这类结构可用于验证不同磁体配置下的磁场分布特性，辅助研究人员优化线圈的电流参数与排布方案，也可作为核聚变相关教学场景的可视化教具，帮助学习者直观理解托卡马克装置的磁约束原理，理清不同磁体部件的功能逻辑与空间配合关系。结构设计过程中还原了各部件的相对尺寸关系，环形结构的大半径与小半径比例符合常规托卡马克实验装置的尺寸配比，各线圈的截面尺寸与排布间距也参考了实际实验装置的设计逻辑，能够准确反映磁体系统的实际空间占用情况，可为后续实验装置的结构布局设计提供参考。
