　　这款低压控制类电气元件的三维结构还原，完全贴合工业现场实际选型与装配的需求，从结构工程师的视角拆解来看，其整体采用模块化堆叠式设计，主体分为上部触头灭弧腔、中部电磁驱动机构、下部接线端子座三个核心功能段，各段之间通过卡扣与定位柱实现无工具快速拼接，既满足生产组装的效率要求，也适配现场运维时的部件更换需求。

　　从实际应用场景出发，这类元件广泛部署在工厂低压配电柜、电机控制回路、自动化生产线配电支路、建筑动力配电系统中，核心作用是通过小电流控制回路的通断，来驱动主回路大电流负载的接通与分断，可实现电机启停控制、负载回路切换、联锁保护逻辑执行等功能，是低压配电与工业控制领域用量极大的基础电气元件。

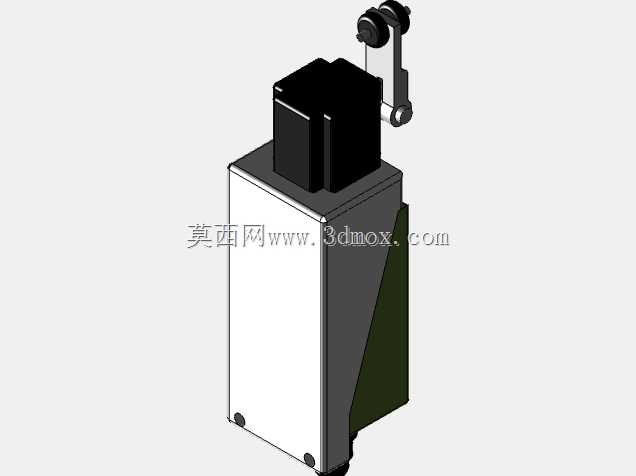

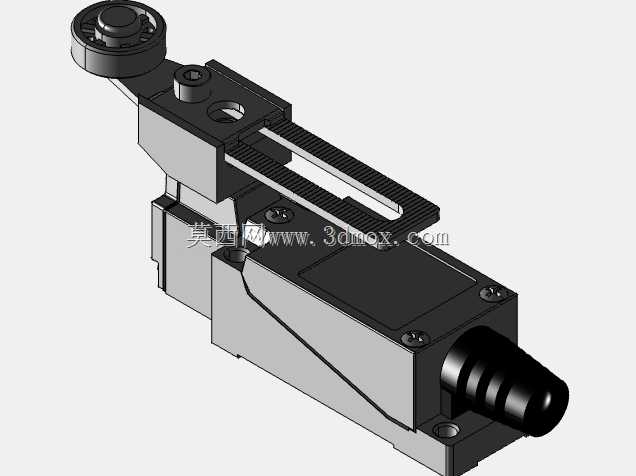

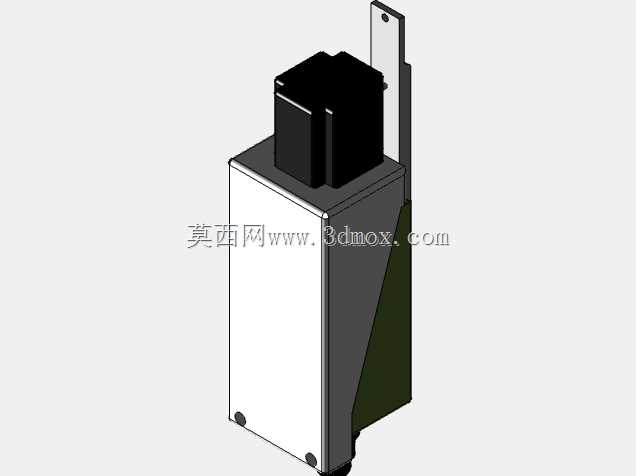

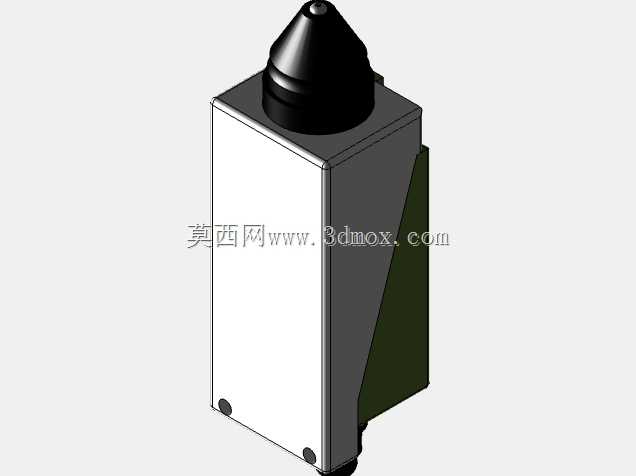

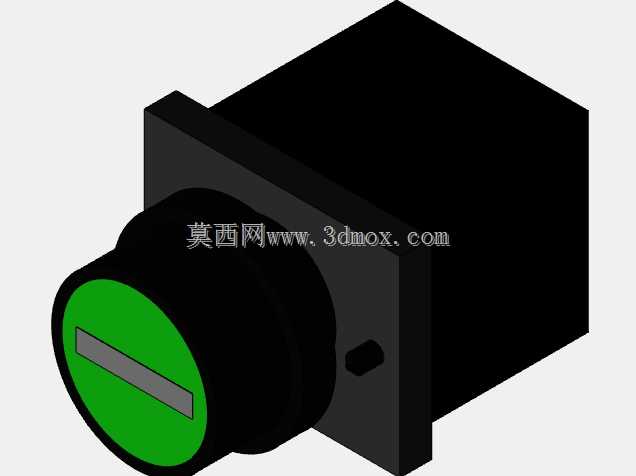

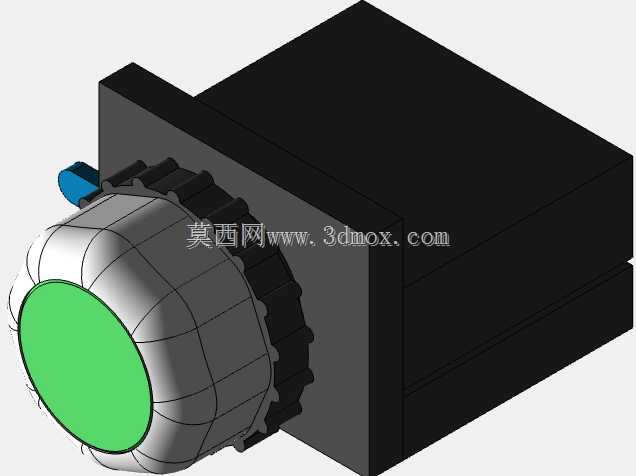

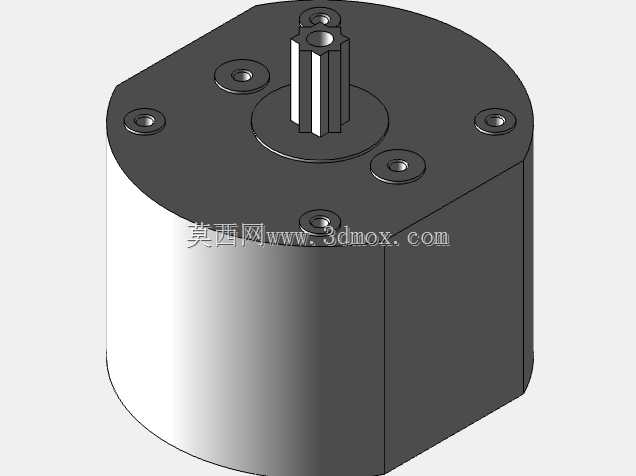

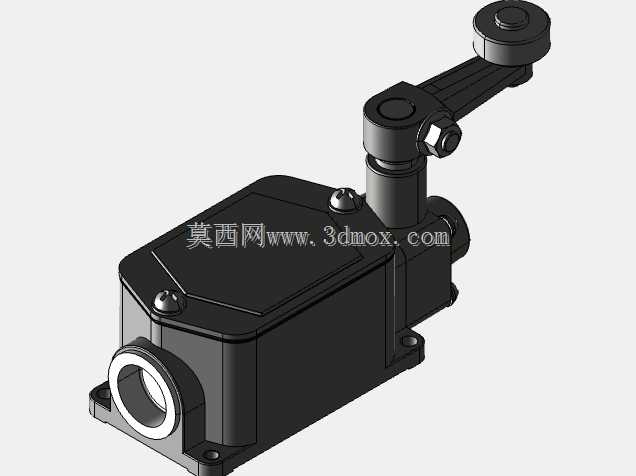

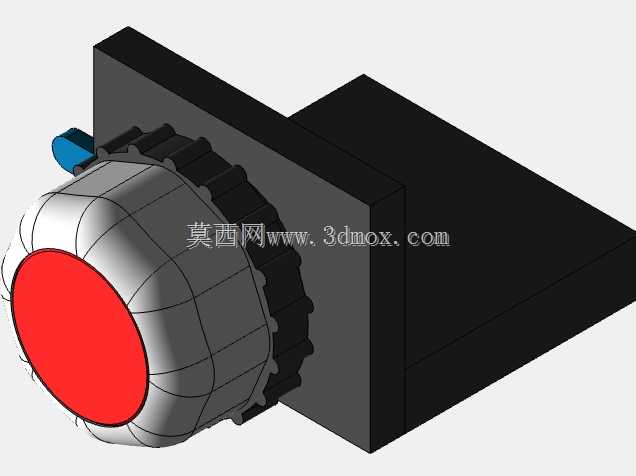

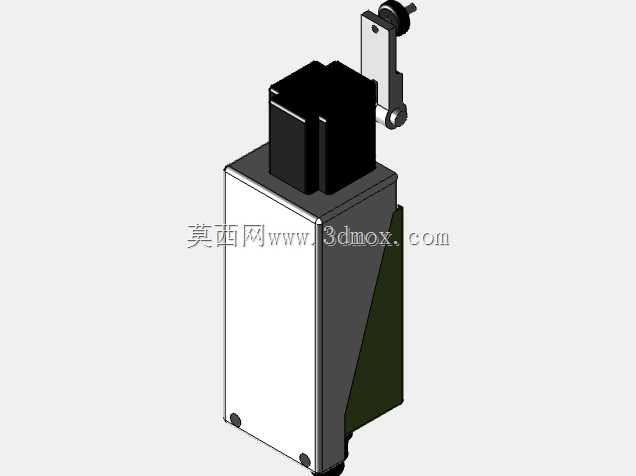

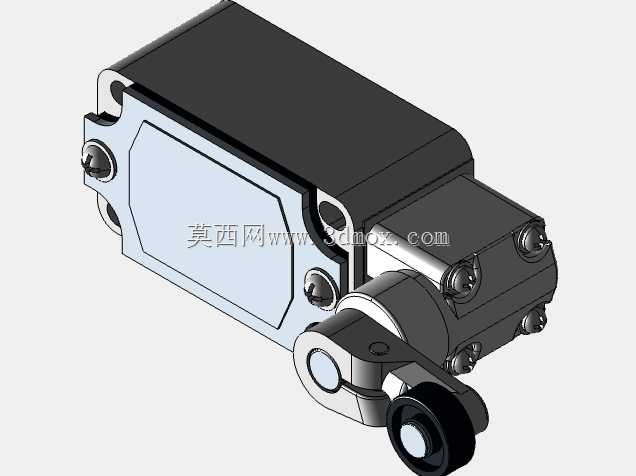

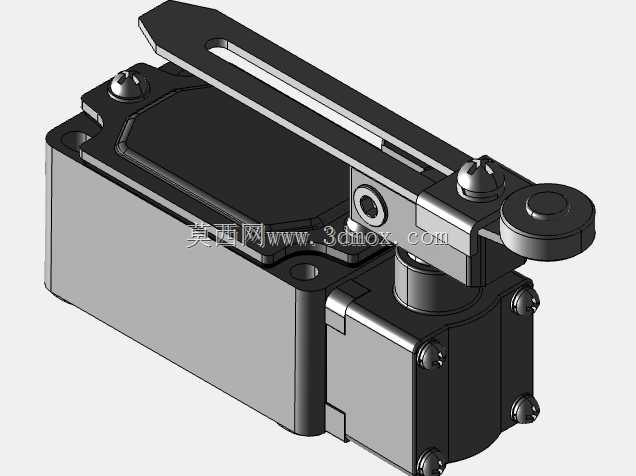

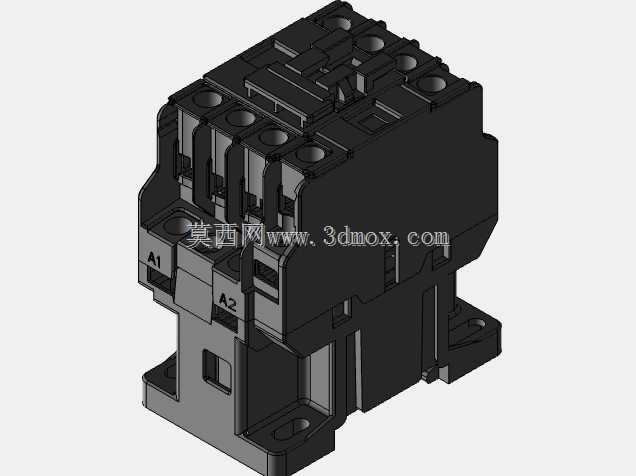

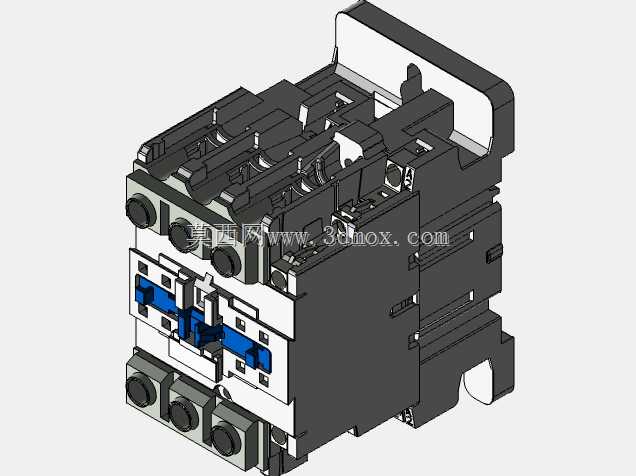

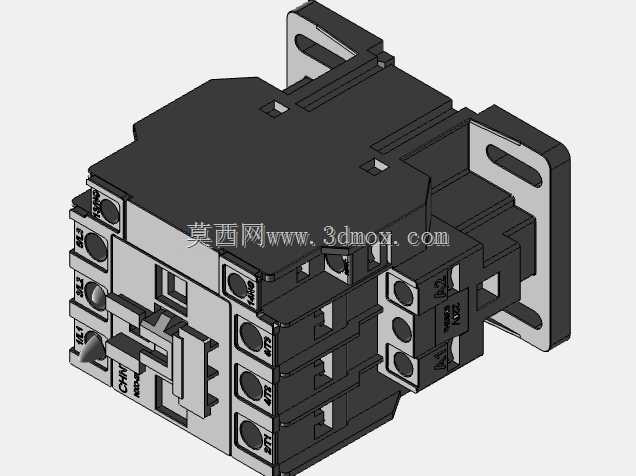

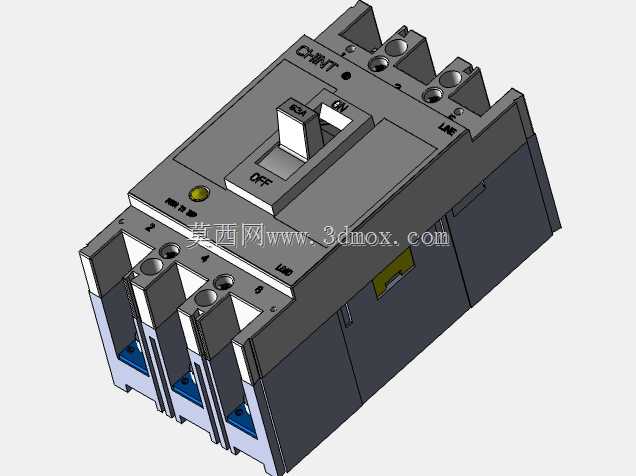

　　在功能特性的结构还原上，模型完整复现了主触头与辅助触头的分层布局：上部三极主触头对应三相交流主回路，每极触头周围设置了独立的灭弧栅片腔，可在分断大电流时快速切割、冷却电弧，避免触头烧蚀与相间短路；侧面预留的辅助触头卡位可扩展常开、常闭辅助触点，用于接入控制回路实现状态反馈、逻辑联锁等功能。中部的电磁驱动机构还原了铁芯、线圈、反力弹簧、衔铁的装配关系，当线圈通入额定控制电压时，衔铁吸合带动触头支架动作，实现所有触头的同步通断，反力弹簧则在线圈失电时快速推动机构复位，切断主回路，结构上的行程限位设计保证了触头的超程与开距符合电气安全规范，避免出现接触不良或分断不可靠的问题。

　　从安装边界与尺寸适配来看，模型严格遵循常规低压接触器的标准安装规范，底部设置了适配35mm标准DIN导轨的卡扣结构，可直接卡装在成套柜的标准安装导轨上，无需额外打孔固定；下部的主回路接线端子与上部的控制回路接线端子均预留了标准的压线空间与螺丝安装位，适配对应线径的冷压端子接线，端子之间的电气间隙与爬电距离符合低压电器的安全设计要求，避免不同电位端子之间出现击穿放电。整体外形的长宽高尺寸适配常规配电柜的元件安装间距要求，相邻元件并排安装时不会出现空间干涉，接线操作空间也预留充足，方便现场电工使用螺丝刀完成接线作业。

　　在设计思路的还原上，模型充分体现了这类成熟工业元件的设计逻辑：所有易损耗部件比如触头组件、线圈模块都采用可独立拆卸的结构，无需整体更换元件即可完成损耗件替换，降低运维成本；外壳的散热筋结构既提升了外壳的结构强度，也增加了散热面积，可将线圈与触头工作时产生的热量快速散出，提升元件的长期工作稳定性；外壳上的标识位预留了型号、参数、接线标识的模刻位置，方便生产时的标识印刷与现场运维时的参数识别。

　　从三维建模的工程价值来看，这个结构模型可直接用于成套配电柜的布局干涉检查，在设计阶段即可验证元件安装后的走线空间、柜门闭合间隙、相邻元件的操作距离是否符合要求，也可用于电气装配培训的结构演示，帮助运维人员直观理解元件的内部动作逻辑与装配关系，避免实际安装、维修时出现装配错误。模型的所有配合面、卡扣结构、安装孔位都按照实物的公差配合要求还原，可直接导出工程图用于安装板的开孔设计、接线端子的排布设计，减少设计阶段的实物验证成本，提升成套设备的设计效率。
