6.1x2.7mm规格贴片熔断保险丝三维结构

　　做了快十年消费电子板卡结构设计，经手的过流保护元件选型不下百种，这类6.1x2.7mm规格的贴片保险丝，是高密度电源板、工控IO接口板上最常用的过流保护器件之一，这次做的三维结构完全按照实际量产元件的尺寸公差做的还原，没有做夸张的艺术化处理，完全能直接导入PCB布局做干涉校验用。

　　很多刚入行的结构工程师做板卡堆叠的时候，容易忽略贴片保险丝的实际高度边界，总觉得这类表贴元件高度不会超过2mm，实际上这个规格的保险丝端帽是金属冲压成型，加上本体陶瓷层的厚度，实际最高点到焊盘表面的高度有2.7mm，要是在它正上方布置结构件或者走线，留的安全间隙小于0.3mm的话，回流焊之后元件公差叠加就容易顶到上层结构，之前做一款便携储能电源的BMS板时就踩过这个坑，当时把绝缘麦拉片贴得离焊盘太近，过回流焊的时候保险丝端帽的锡膏爬锡高度超预期，直接把麦拉片顶起褶皱，差点造成绝缘隐患，后来重新调整元件布局的时候，就是按照这个三维模型的实际轮廓做的间隙校验，才把问题彻底解决。

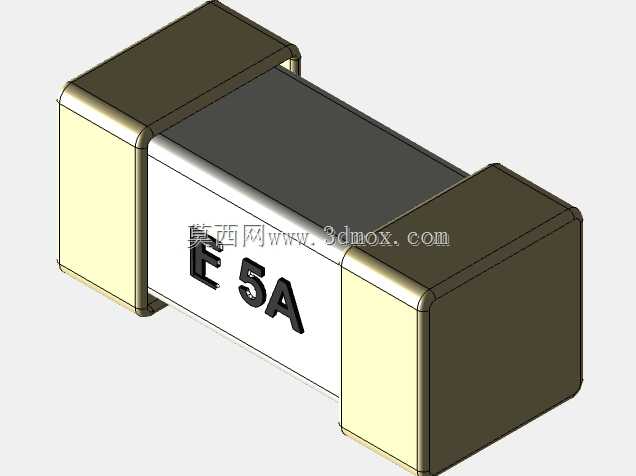

　　从功能特性来说，这个规格的贴片保险丝属于快断型，额定电流5A，主要是应对板载电源输入端的短路过流场景，当回路电流超过额定值两倍以上时，内部的熔丝会在毫秒级时间内熔断，切断后端负载的供电，避免过流烧坏主控芯片或者功率器件。它的两端金属端帽是做了圆角过渡的，不是直角结构，这一点在建模的时候特意做了还原，因为实际生产中，端帽的圆角是冲压工艺决定的，如果建模型的时候做成直角，做DFM校验的时候会误报元件与钢网开口的干涉，而且贴片机吸嘴取料的时候，直角端帽的元件吸着稳定性也不如带圆角的，实际量产中这个规格的元件端帽圆角半径一般在0.2mm左右，模型里完全按照这个数值做的倒角，和实际元件的外形偏差控制在0.05mm以内，完全满足SMT产线的虚拟仿真需求。

　　设计这个三维模型的时候，没有把内部的熔丝结构做过度细化，因为对于板卡结构设计来说，我们只需要元件的外部安装边界，内部结构属于元件厂商的工艺范畴，做的太细反而会导入PCB软件的时候占用过多内存，影响布局布线的流畅度。本体上的标识做了凸起处理，和实际元件的激光刻字或者丝印标识位置一致，分别标注了额定电流参数和厂商的系列标识，这样在做整机BOM可视化核对的时候，能直接通过模型上的标识快速区分不同额定电流的保险丝，避免同封装不同参数的元件混料。

　　从应用场景来说，这个尺寸的贴片保险丝除了用在消费电子的电源板上，在小型通讯设备、车载低压控制板、便携医疗设备的电源回路里也大量使用，因为它的表贴封装能完全适配SMT全自动化贴装流程，不需要人工插件，能大幅提升产线的组装效率，而且它的陶瓷本体耐高温性能好，过回流焊的时候不会出现本体变形、端帽脱落的问题，能满足无铅焊锡260℃峰值温度的焊接要求。建模的时候特意把焊盘的建议尺寸也做了参考标识，焊盘长度比端帽的焊接面长0.4mm，宽度和端帽宽度一致，这样的焊盘尺寸能保证锡膏熔融的时候形成良好的浸润角，不会出现立碑、虚焊的问题，很多新手画封装的时候把焊盘做的太长，反而会让熔融的锡把元件拉偏，造成焊接不良。

　　另外要注意的是，这类贴片保险丝的安装位置要尽量远离板上的发热器件，比如功率MOS、电感这些工作时表面温度能超过100℃的元件，因为保险丝的熔断特性是受环境温度影响的，如果环境温度过高，会让熔丝的实际熔断电流低于额定值，出现误熔断的情况，在做结构布局的时候，用这个三维模型做热仿真的边界定位，能准确评估保险丝周围的热辐射影响，提前预留足够的散热距离，避免后期样机测试的时候出现误保护的问题。之前做一款车载USB快充模块的时候，一开始把保险丝放在了同步整流MOS的旁边，MOS满载工作的时候表面温度到了110℃，保险丝长期在高温环境下工作，做1000小时老化测试的时候出现了无故障熔断，后来就是通过三维模型调整了保险丝的安装位置，把它移到了PCB边缘靠近输入端子的位置，远离发热源，才解决了误熔断的问题。

　　整个模型的外形尺寸严格控制在长6.1mm、宽2.7mm的公差范围内，本体的陶瓷部分和两端金属端帽的配合间隙也按照实际元件的装配公差做了还原，没有出现穿模或者间隙过大的问题，不管是用来做板卡堆叠的干涉检查，还是做产品爆炸图的可视化展示，都能满足使用需求，不会出现和实际元件尺寸不符导致的结构设计错误。
