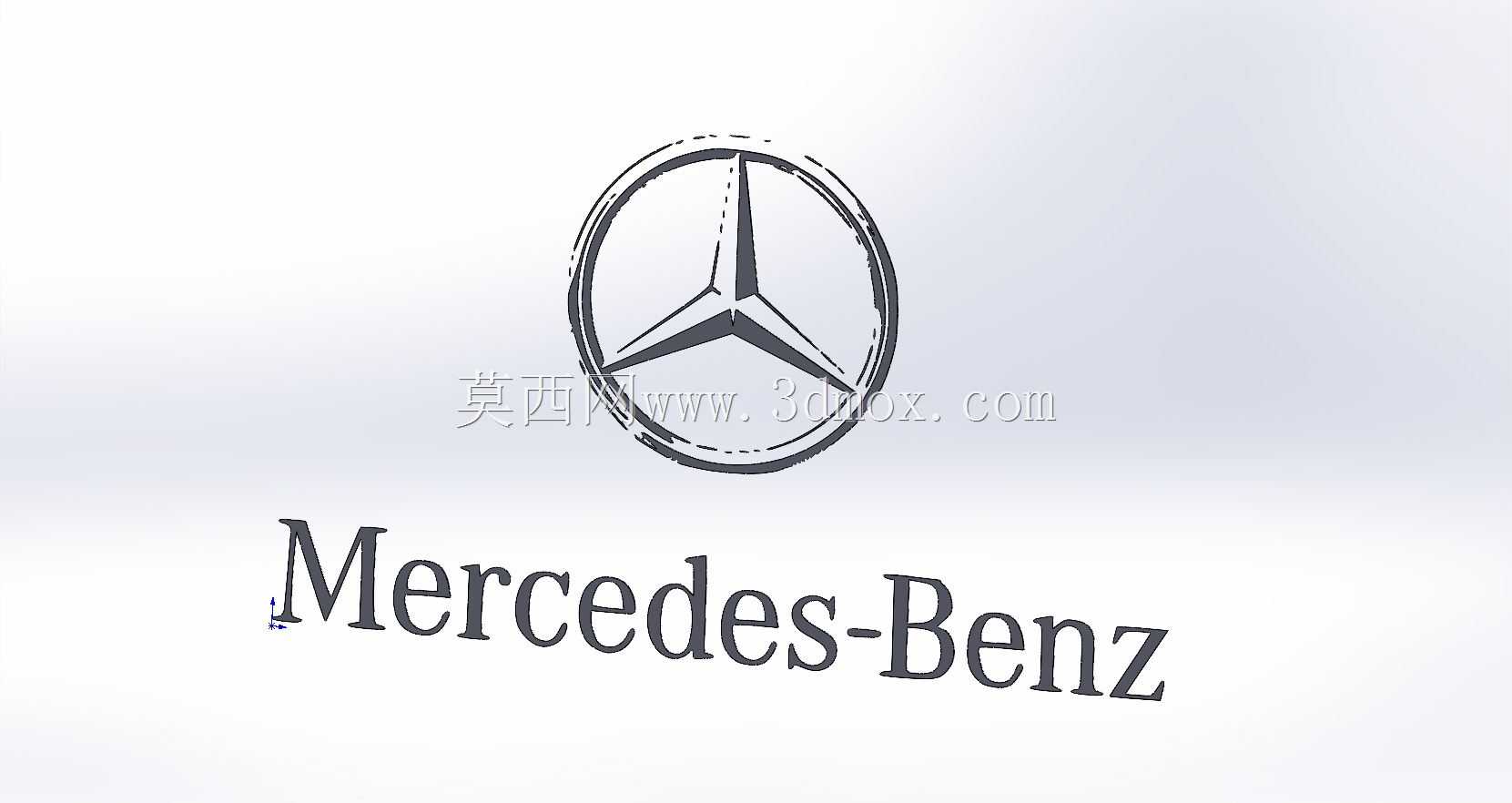

梅赛德斯奔驰品牌标识立体结构设计

　　在汽车外饰零部件的结构设计流程中，车头徽标是承担品牌视觉传递、整车前脸视觉重心锚定作用的核心外露件，这款三叉星徽标的三维结构设计，完全围绕量产装车的实际需求搭建，没有多余的装饰性冗余结构。从实际装车场景来看，该徽标主要适配乘用车主格栅中央安装位、引擎盖前端立标基座两种主流布置形式，结构设计阶段就充分考虑了不同安装位的边界约束：做格栅安装款时，背部预留的卡接结构间距完全匹配主流格栅的筋位开孔尺寸，不需要额外做转接支架就能直接卡装到位，卡接深度控制在8mm以内，避免卡装后顶到格栅后方的雷达探头或者ACC模块，不会对车载传感器的信号收发造成遮挡干扰；做立标款时，底部的螺纹连接柱直径设置为6mm，配套的防转凸台能完全嵌入引擎盖外板的定位凹槽，车辆高速行驶时不会出现徽标抖动、偏转的问题，拧紧扭矩控制在2.5N·m，既保证连接可靠性，也不会因为扭矩过大压裂引擎盖的漆面或者外板钣金。

　　从外形尺寸的设计逻辑来看，徽标的整体外轮廓直径控制在90mm，三叉星的三个星臂做了等角度120°均分，每个星臂的边缘都做了R1.2的圆角过渡，既避免锐边在装配、洗车过程中划伤操作人员，也能在车辆行驶过程中降低风阻系数，减少高速状态下徽标产生的风噪。徽标的正面做了0.8mm的微凸弧面，这个弧度是经过多轮视觉效果验证的，在自然光线下能形成均匀的反光带，不会因为平面结构出现局部反光过强或者阴影过重的问题，保证不同角度下都能清晰识别品牌标识。徽标的厚度控制在12mm，背部做了均匀的3mm壁厚加强筋，既保证整体结构强度，在100N的正面冲击下不会出现断裂变形，也能控制零件重量，单枚徽标的重量控制在35g以内，不会给安装基座带来额外的载荷负担。

　　设计过程中还充分考虑了不同工艺的适配性，如果做ABS材质电镀款，三维结构的拔模斜度统一设置为1.5°，所有内凹结构的圆角都大于R0.5，避免电镀过程中出现积液、镀层不均的问题；如果做金属材质的精铸款，所有壁厚都做了均匀化处理，没有出现壁厚突变的结构，避免铸造过程中出现缩孔、砂眼等缺陷。徽标的环形外圈和三叉星主体做了一体化结构设计，没有采用分体拼接的形式，减少了装配工序，也避免了长期使用后拼接位置出现开胶、错位的问题。在安装定位的设计上，背部除了主连接结构外，还设置了两个对称的定位销，定位销的直径比安装孔小0.1mm，装配时能快速对准位置，不会出现装偏、装歪的情况，定位销的长度设置为5mm，比主连接结构短2mm，装配时定位销先导入孔位，再完成主结构的连接，降低一线装配人员的操作难度。

　　从实际使用的工况适配来看，徽标的外表面结构做了微弧过渡，没有容易积灰、积水的凹槽结构，日常洗车或者雨天行驶时，水流能顺着弧面快速流下，不会在徽标表面留下明显的水痕，减少日常清洁的难度。结构设计时也考虑了热胀冷缩的影响，所有连接结构的配合间隙都预留了0.3mm的膨胀余量，在-40℃到80℃的环境温度区间内，不会因为材料热胀冷缩出现卡滞、脱落或者变形的问题。针对部分车型的发光徽标需求，这款三维结构的背部预留了10mm深度的灯腔安装位，灯腔的边缘做了密封槽结构，可以加装密封圈达到IP67的防水等级，不需要重新修改主体结构就能适配发光版本的需求，大幅提升了零件的通用率，减少了同系列不同配置车型的开模成本。
