汽车保险杠替换修复部件结构设计

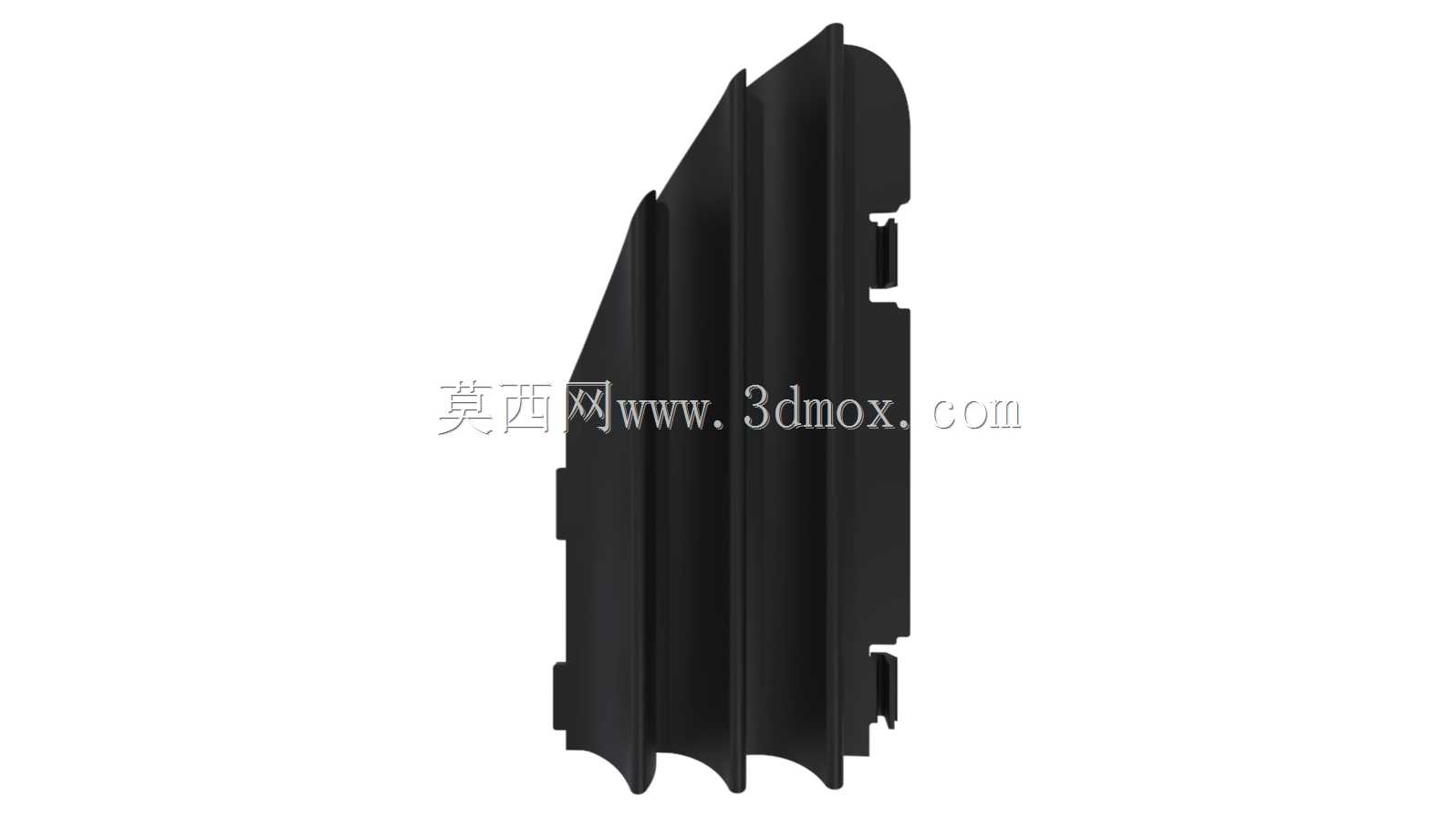

　　日常汽修场景里，车辆前杠下部的扰流段常因托底、低速刮蹭出现断裂缺失，这类损伤如果整体更换保险杠总成成本偏高，单独更换局部破损段是很多维修厂与车主的优先选择，这款替换部件就是针对这类局部损伤场景开发的适配结构。从实际装车适配逻辑来看，该部件对应保险杠下部的多道导流筋结构区域，安装边界完全匹配原厂杠体的卡扣定位点，不需要额外打孔或者切割原车结构，拆卸旧的破损段之后，对准卡扣位按压到位即可完成固定，安装间隙控制在0.5mm以内，和周边杠体曲面的贴合度能达到原厂件的装配标准，不会出现边缘翘边、缝隙不均的问题。

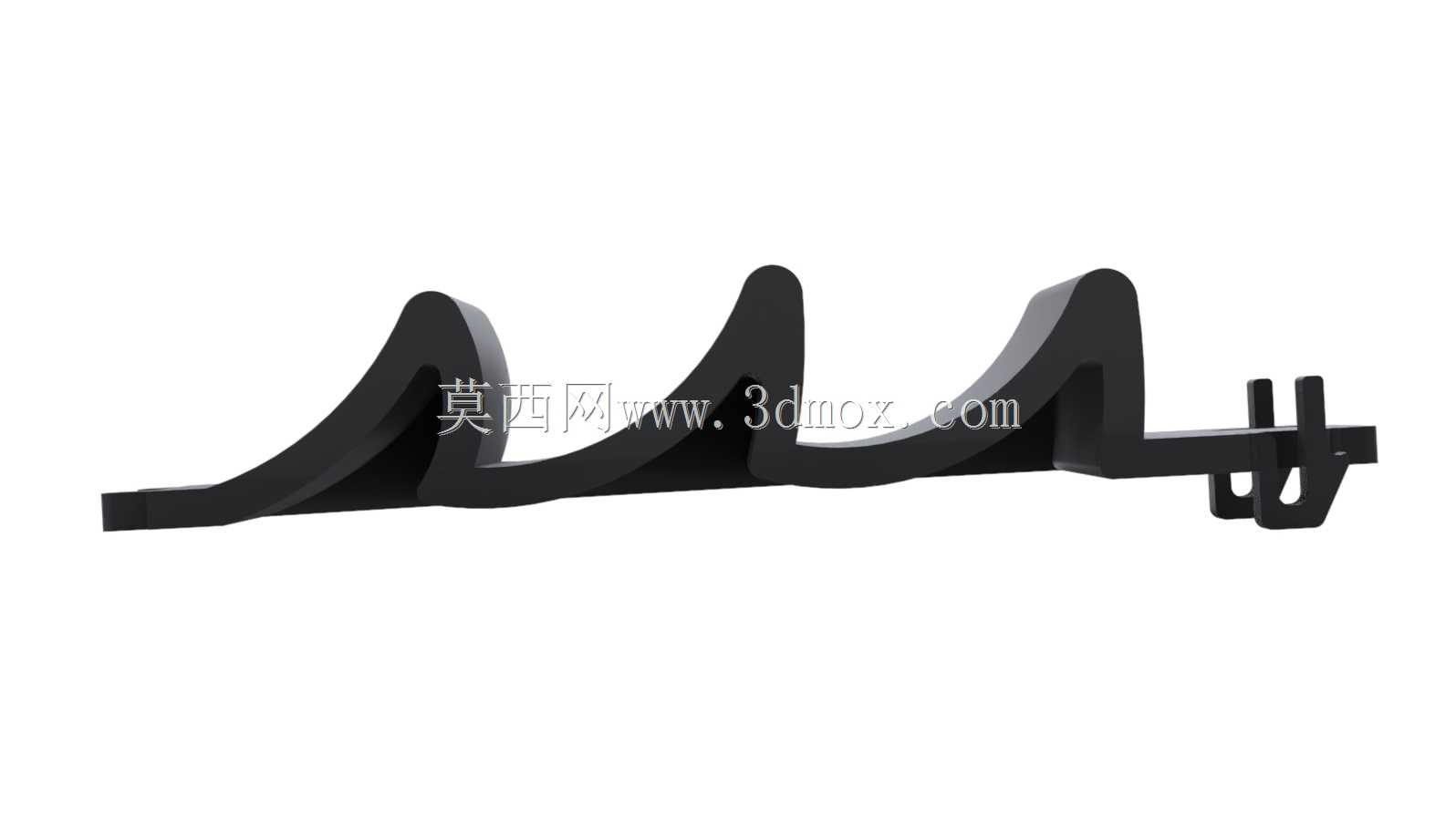

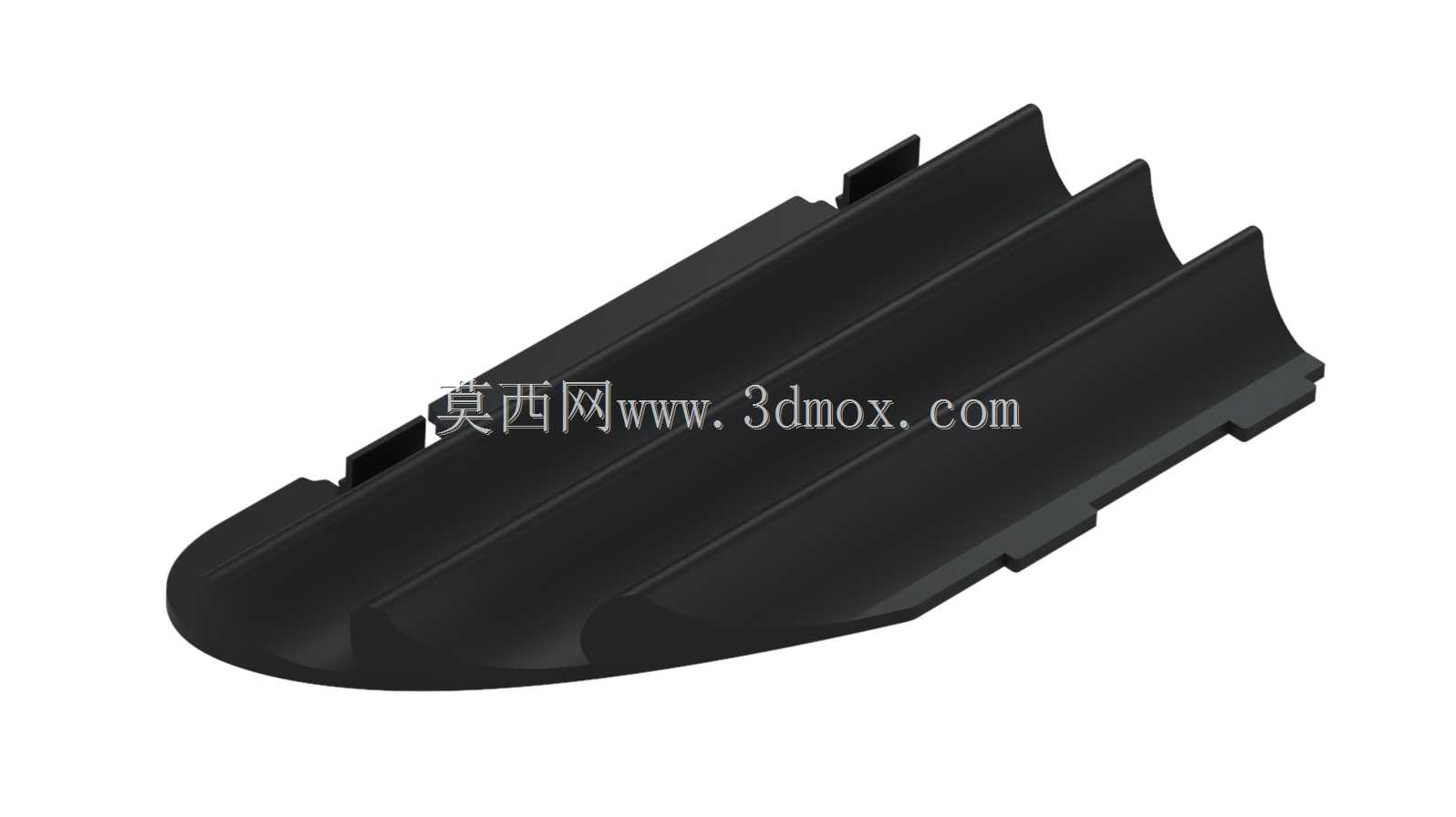

　　设计阶段首先完成了原车破损件的逆向点云采集，对每一道导流筋的弧度、厚度、拔模角度都做了1:1的还原，同时针对原部件容易断裂的卡扣根部位置做了局部加厚处理，把原结构1.2mm的壁厚提升到1.8mm，在不改变整体外形尺寸的前提下提升了结构抗冲击性能，日常低速刮蹭、小石子飞溅冲击都不容易出现开裂。部件整体采用流线型曲面设计，三道平行的导流筋顺着车身空气流向布置，不会改变原车的空气动力学特性，高速行驶时不会额外增加风阻，也不会产生多余的风噪。从结构细节来看，部件边缘做了R0.8的圆角过渡，和原车杠体衔接处没有尖锐棱角，避免安装过程中划伤施工人员，也能减少长期使用过程中应力集中导致的开裂。

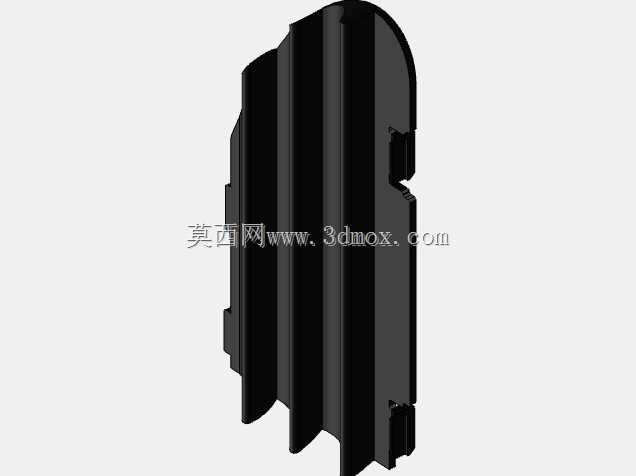

　　卡扣的位置分布完全对应原车杠体的安装孔位，每个卡扣的卡接量设计为2.2mm，既保证安装之后的固定强度，不会在车辆行驶过程中出现脱落，也方便后续如果需要再次拆卸时不会因为卡接过紧损坏周边的杠体结构。部件的整体壁厚均匀控制在1.5-2mm之间，适配常见的PP注塑工艺，成型之后不会出现明显的缩痕、翘曲变形，后期做喷漆处理的时候和原车杠体的材质附着力一致，不会出现漆层脱落的问题。针对维修场景的实际需求，这个部件的尺寸控制在单手握持可操作的范围，单人施工不需要辅助工具就能完成更换，整个更换过程耗时不超过10分钟，相比整体拆卸保险杠做焊补修复的效率提升非常明显，修复成本也只有更换总成的十分之一左右。在结构验证阶段，针对卡扣的拉脱力做了模拟测试，常温下单个卡扣的拉脱力能达到35N以上，完全满足车辆行驶过程中的振动、冲击载荷要求，即使在零下20度的低温环境下，材质韧性也能保证卡扣不会出现脆断。导流筋的曲面曲率和原车完全一致，安装之后从外观上看不出替换痕迹，满足车辆外观修复的美观要求。同时部件的背面做了均匀的加强筋布置，加强筋的厚度为主壁厚的0.6倍，既提升了整体的结构刚性，也不会在注塑成型时产生表面缩印，保证外观面的平整性。

　　对于三维建模从业者来说，这类替换件的设计核心不在于创新结构，而在于对原车安装边界的精准还原，所有的定位尺寸、曲面曲率、卡扣位置都要和原车数据完全匹配，任何1mm的尺寸偏差都可能导致安装之后缝隙不均或者无法固定，设计过程中需要反复比对点云数据，对安装配合面做公差分析，把装配公差控制在允许的范围内。同时还要兼顾工艺可行性，壁厚均匀、拔模角度合理、避免尖角结构，保证设计出来的模型能够直接用于开模生产，不需要后续做大量的工艺调整。这类部件在售后维修市场的需求量很大，尤其是保有量较高的家用车型，这类易损刮蹭件的替换需求常年稳定，精准的适配结构、可靠的安装强度是这类产品的核心设计要点，不需要做多余的结构改动，在还原原厂结构的基础上针对易损位置做适当的强度优化，就能很好的满足维修替换的使用需求。
