农用运输手推车架金属弯管结构设计

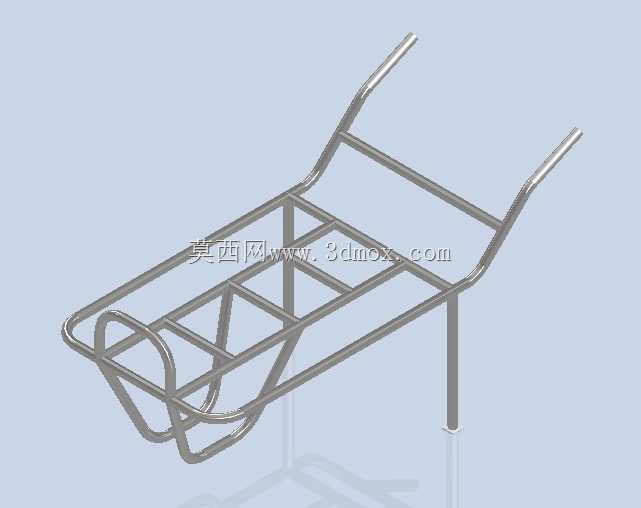

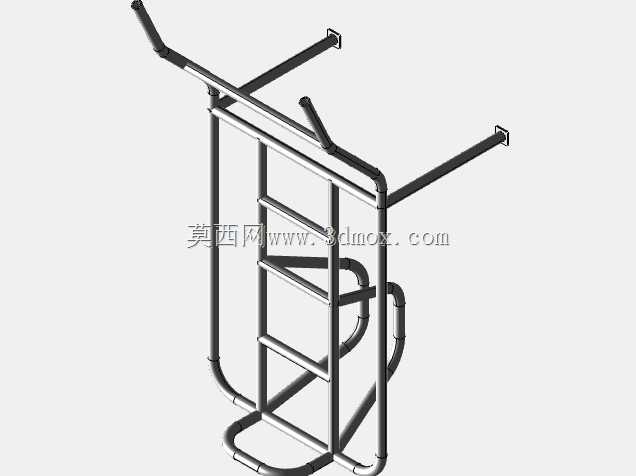

　　这款弯管焊接式车架是针对丘陵、小块农田农产品转运场景开发的人力载具承载主体，适配南方山地果园、北方零散菜地的短距离运输需求，解决大型农机无法进入狭窄田埂时的农资、采收物转运痛点。从结构受力逻辑来看，整车架采用等径圆管弯折成型，没有额外的拼接板材，所有承力路径均沿管材轴向布置，能最大化发挥金属管材的抗弯、抗扭性能，避免局部应力集中导致的焊缝开裂问题。前端的弧形围挡结构并非装饰性设计，而是针对散装农产品——比如刚采收的叶菜、带泥的块根作物、袋装肥料的滑落问题做的限位结构，围挡高度控制在120mm，既不会阻碍货物装卸，又能在推车经过颠簸田埂时挡住货物前倾滑落。

　　中部的横向加强筋采用间隔220mm的均匀排布，这个间距是经过实际载荷验证的：当承载150kg散装货物时，每段管材的挠度不会超过3mm，不会出现车架中部塌陷的问题，同时不会因为加强筋过密增加不必要的整车重量。后部的双推杆采用向上15度的弯折角度，握把位置距离地面高度为920mm，适配多数成年人自然站立时的推握姿态，长时间推行不会出现手腕过度弯折的疲劳问题，推杆末端没有额外加装塑料握套的安装位，可直接在管材外部包裹橡胶套实现防滑，减少后续装配的零件数量。

　　车架下部的单支撑腿采用垂直布置，着地端做了压扁打孔处理，可直接安装橡胶脚垫，停放时支撑腿与前轮形成三点支撑结构，即使在10度以内的坡地停放也不会侧翻，支撑腿的长度经过匹配，停放时车架载物面保持水平，避免货物向一侧滑移。从安装边界来看，车架前端预留了轮轴安装孔位，孔位同轴度公差控制在0.2mm以内，适配直径25mm的标准手推车轮轴，不需要二次扩孔或补焊调整；车架下部没有多余的突出结构，最小离地间隙为180mm，经过田埂凸起、浅沟时不会出现托底卡滞的问题。

　　整个车架的焊接节点均采用满焊处理，焊后打磨焊缝余高，避免应力集中，管材弯折处的圆角半径统一为管材直径的3倍，防止弯管处出现管壁减薄开裂的问题，整体结构没有复杂的机加工零件，所有成型工序仅涉及管材切割、弯折、焊接三个环节，适合小型五金加工厂批量生产，后期维护时如果出现单根管材变形，可直接切割替换对应管段，不需要整体报废车架。实际使用场景中，这款车架除了转运农产品，还可适配不同的载物附件，比如加装塑料货箱后可转运农村散养家禽的饲料、加装固定绑带后可转运小型农具，通用性较强，针对农村常见的泥泞、潮湿使用环境，车架整体可做镀锌或喷塑处理，提升防锈能力，延长户外使用寿命。
