手动背负式长杆肥料撒播施肥器结构

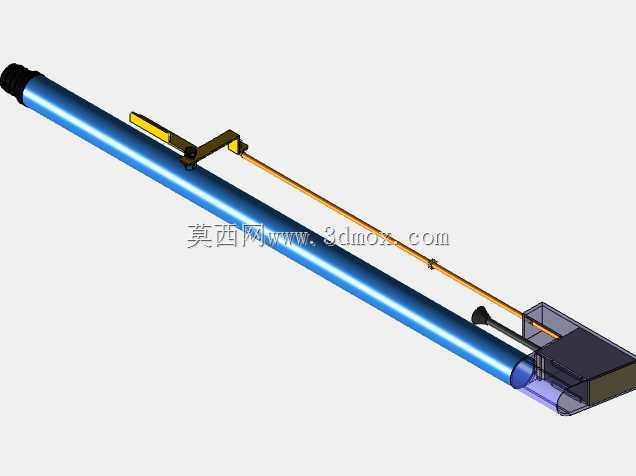

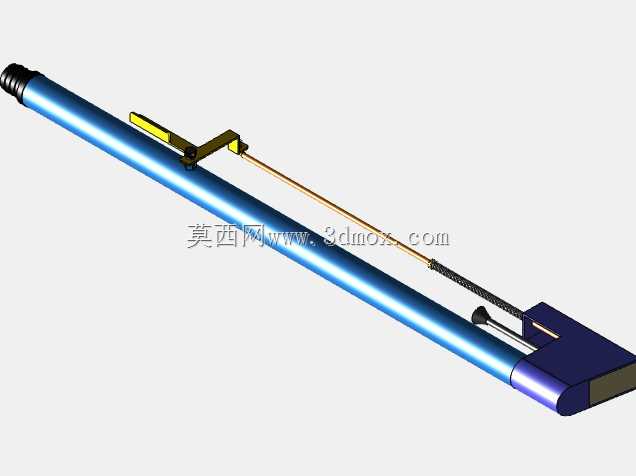

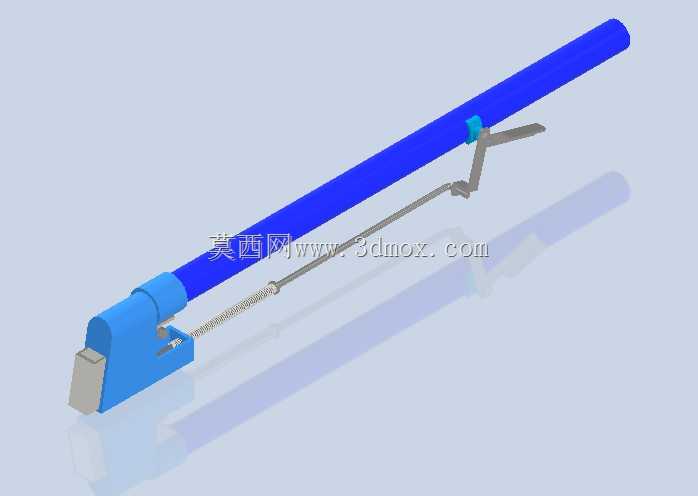

　　这款手动长杆施肥器的三维结构，核心面向小地块经济作物种植、丘陵山地零散农田的追肥作业场景，这类作业区域大型撒肥机械无法进入，全人工抛撒肥料存在均匀度差、施肥量不可控、肥料沾附作物叶片造成肥害的问题，该结构恰好填补了小型人力施肥机具的结构空白。从实际作业用途来看，该机具可完成颗粒状复合肥、尿素、有机肥颗粒的条施、穴施作业，作业时操作人员手持长杆末端，将前端出料口对准作物根系周边的土壤区域，通过杆身的操控机构控制肥料出料量，无需弯腰即可完成施肥动作，相比传统手工抓肥撒施，能降低70%以上的田间劳作弯腰频次，同时减少肥料与人体皮肤的直接接触，降低化肥腐蚀皮肤的风险。

　　从功能特性来看，该结构采用长杆杠杆式操控逻辑，杆身主体为轻质高强度中空管材，兼顾结构强度与整机重量控制，单手持握作业时整机负载控制在1.2kg以内，长时间作业不易产生肌肉疲劳；前端出料口设置有定量控料结构，通过扳机联动的拨料机构控制单次出料量，可根据不同作物的施肥需求调整拨料行程，实现单穴施肥量在5g-20g区间的可调，避免肥料过量施用造成的烧苗问题与肥料浪费；杆身中部设置有背带连接挂点，可搭配通用肥料背负袋使用，肥料通过柔性输料管从背负袋连通至前端出料腔，输料管内置钢丝螺旋支撑结构，避免作业过程中管路弯折堵料，保证肥料输送顺畅。从设计思路层面，该结构优先考虑田间复杂工况的适应性，所有与肥料接触的结构件均采用耐腐耐磨的工程塑料材质，避免化肥长期腐蚀造成的结构锈蚀卡滞；运动铰接位置预留有0.2mm的装配间隙，同时设置有防尘挡边结构，避免田间泥土、肥料粉尘进入铰接缝隙造成操控卡滞，整机无复杂电子元器件，全部采用纯机械结构，田间作业出现故障时可快速拆解排查，普通农户无需专业工具即可完成日常维护与易损件更换。

　　从外形尺寸与安装边界来看，该施肥器整体杆身长度设计为1200mm，适配身高155cm-185cm的操作人员站立作业需求，作业时操作人员手臂自然下垂握持手柄，前端出料口刚好抵达作物根部的土壤表面，无需额外俯身调整姿态；前端出料头的宽度设计为60mm，可伸入作物行距不小于80mm的种植垄间作业，不会刮蹭作物茎秆；背带挂点距离手柄握持位置的距离为300mm，背负作业时整机重心落在操作人员小臂与腰腹之间，不会出现前端坠手的问题；所有铰接销轴的直径统一为4mm，采用标准弹性圆柱销固定，易损件可直接采用通用标准件替换，无需定制非标配件；输料管的接口直径为20mm，可适配市面上绝大多数通用型颗粒肥料背负袋的出料接口，无需额外改装即可搭配使用。

　　结构设计上还充分考虑了非作业状态的收纳需求，长杆中部设置有快拆锁紧结构，可将杆身拆分为两段长度600mm的杆段，拆分后可放入普通农用工具收纳箱，也可挂载在农用三轮车、摩托车的侧边货架上转运，不会因为杆身过长造成转运不便；前端出料头设置有可翻转的防尘盖板，机具闲置时盖板自动闭合，避免泥土、杂物进入出料腔造成下次使用时堵料；扳机操控位置设置有指槽贴合结构，握持时手指与扳机的贴合度更高，雨天作业手上沾有泥水时也不会出现打滑脱扣的问题。针对不同肥料颗粒的流动性差异，拨料腔内部的拨料齿间距设计为10mm，可适配直径1mm-8mm的各类颗粒肥料，无需更换拨料结构即可完成不同类型肥料的播撒作业，针对粉末状肥料的播撒需求，也可通过更换出料口的限流垫片调整出料间隙，避免粉末肥料出料过快造成的施肥量超标。
