30A大功率电磁继电器结构设计

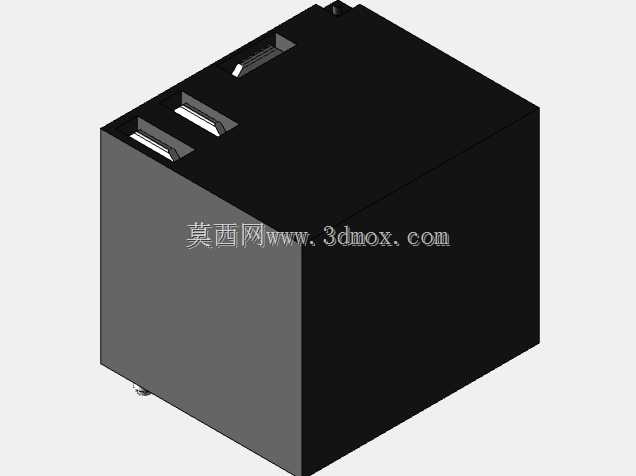

　　在工业自动化控制、电力配电回路、大功率家电控制等场景中，大电流负载的通断控制一直是电气设计环节的核心要点，30A规格的电磁继电器作为小电流控制大电流的核心执行元件，承担着信号放大、回路隔离、负载通断的关键作用，其结构设计的合理性直接决定了整套控制回路的运行可靠性与使用寿命。这款30A继电器采用立方体塑壳封装结构，整体外形规整无突出冗余结构，外壳选用阻燃级热固性工程塑料注塑成型，表面做哑光磨砂处理，既可以在长期带电运行过程中耐受内部触点分断产生的电弧高温，也能避免外部环境中的粉尘、潮气直接侵入内部电磁机构与触点组件，适配工控柜内密集安装、户外设备内置安装等多场景的防护需求。

　　从安装边界来看，该继电器底部预留标准插装式引脚布局，引脚间距符合大电流继电器通用安装规范，既可以适配对应规格的PCB板直插焊接，也能搭配专用插座实现导轨式快装，安装时无需额外设计定制化固定结构，引脚的载流截面经过核算，可在长期通过30A额定电流时将温升控制在电气安全标准允许范围内，避免引脚过热引发的焊盘脱落、绝缘老化问题。产品功能设计上，内部采用电磁吸合式工作原理，线圈通电后产生的电磁力驱动衔铁动作，带动动触点与静触点完成可靠吸合，线圈回路与主触点回路之间通过绝缘隔板实现电气隔离，隔离耐压满足低压电器相关标准要求，可有效避免控制侧的弱信号受到主回路大电流的电磁干扰，同时也能防止主回路高压串入控制回路损坏前端控制元件。

　　触点部分选用银合金材质，具备优秀的抗电弧烧蚀能力与导电性能，在30A额定电流的阻性负载工况下可实现万次级以上的可靠通断，触点接触电阻长期运行后仍能保持在较低水平，减少触点发热损耗。设计过程中重点考量了大电流工况下的磁场干扰与散热问题，内部磁路采用闭合式结构设计，减少漏磁对周边敏感电气元件的影响，同时塑壳内部预留了合理的散热空隙，触点分断产生的热量可通过塑壳表面自然散出，无需额外加装散热组件即可满足额定负载下的长期运行要求。顶部预留的三个主接线端子对应常开触点的进出线端，端子结构采用防松设计，接线时可通过螺丝压接对应线径的多股铜芯线，压接后接触紧密，不会因为设备运行过程中的振动出现接线松动、接触不良的问题。

　　在实际选型应用中，这类30A继电器常被用于电机启停控制、加热回路通断、电源切换回路、充电桩内部控制回路等场景，相比小功率继电器，其触点载流能力更强，抗冲击电流能力更优，可承受电机启动、电容充电瞬间产生的数倍于额定电流的冲击电流，不会出现触点熔焊、误动作等问题。建模过程中严格遵循实际产品的装配公差要求，塑壳的合模缝位置、引脚的伸出长度、端子的压接空间都按照实物尺寸1:1还原，结构工程师在进行控制柜布局、设备电气设计时，可以直接调用该模型进行装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，比如继电器与周边线槽、其他电气元件的安全间距是否满足爬电距离要求，接线端子处的线缆弯曲半径是否足够，插座安装时的固定孔位是否匹配等，减少实际样机试制阶段的改模次数，缩短电气设计的迭代周期。不同于小型信号继电器，这款大功率继电器在结构强度上做了针对性加强，内部衔铁的复位弹簧弹力经过精准匹配，既可以保证线圈断电时触点快速可靠分断，快速拉长电弧实现灭弧，也不会因为弹簧弹力过大导致线圈吸合功率过高，适配常规的继电器驱动电路输出能力。外壳的边角处做了小圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员或损坏线缆绝缘层，整体结构没有易脱落的小零部件，满足自动化装配生产线的上料要求，可实现批量快速组装。
