欧姆龙G6S-2 DC24小型信号继电器

　　在工业控制板卡、小型自动化设备的信号回路设计里，这类小型直流继电器的选型和安装适配一直是结构设计环节容易踩坑的点，很多工程师在做PCB布局时，往往只关注电气参数，忽略了器件的实际外形公差、引脚伸出长度、安装后的空间干涉问题，最后打样回来才发现器件和周边壳体、接插件、散热片产生碰撞，不得不重新改板。这款G6S-2 DC24继电器的三维建模，完全还原了实物的外形轮廓、引脚位置、标识细节，能直接导入PCB结构设计文件做干涉校验，省去了手动测绘的时间成本。

　　从实际应用场景来看，这款24V直流驱动的贴片继电器，多用于PLC扩展模块的信号输出回路、小型工控设备的逻辑切换单元、测试仪器的信号通断控制，相比插件式继电器，它的贴片封装更适合波峰焊或者回流焊工艺，能大幅提升SMT产线的加工效率，减少人工插件的工序成本。它的触点负载属于小信号级别，不能用来直接驱动大功率负载，主要作用是通过小电流控制回路的通断，来切换后端的控制信号，实现弱电对强电回路的间接控制，在很多紧凑型的IO模块里，这类继电器的排布密度很高，所以对器件的外形尺寸精度要求非常严格，相邻器件之间的间距往往只有1mm不到，如果模型尺寸有偏差，很容易导致布局阶段的误判。

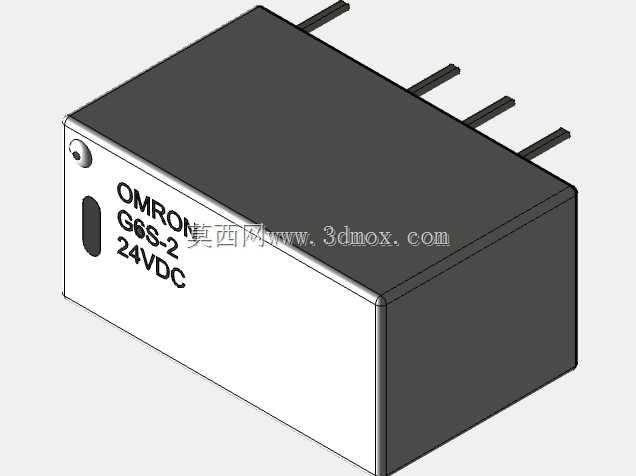

　　建模过程中，首先还原了主体的塑壳结构，外壳的边角做了微小的倒角处理，和实物的注塑成型特征完全一致，正面印刷的型号标识、品牌标识的位置和大小都按照实物比例还原，没有做简化处理，方便在做整机装配可视化的时候，能清晰识别器件型号。引脚部分的建模严格按照 datasheet 里的尺寸公差来做，四个引脚的伸出长度、引脚宽度、引脚之间的间距都控制在±0.05mm的公差范围内，引脚的根部和塑壳衔接的位置做了微小的凸台特征，还原了实际器件的注塑包胶结构，避免在做PCB装配仿真的时候，出现引脚和焊盘对位不准的问题。

　　安装边界方面，这款继电器的主体高度是标准的小型信号继电器尺寸，在布局的时候需要注意，器件上方不能布置过高的接插件或者散热结构，器件侧面和周边电解电容、贴片电阻的间距要预留至少0.8mm的安全距离，避免焊接过程中出现连锡，或者后期使用过程中因为器件形变产生摩擦。引脚的焊盘设计要匹配贴片工艺的要求，焊盘的长度要比引脚伸出长度多0.3mm左右，保证焊接的时候锡量足够，不会出现虚焊的问题。另外，器件侧面的定位缺口特征也在模型里做了还原，这个缺口是用来在SMT贴装的时候做视觉定位的，建模的时候保留这个特征，能让结构设计和工艺设计的环节衔接更顺畅，不用再单独核对定位标记的位置。

　　从功能特性上来说，24V的直流线圈电压匹配绝大多数工业控制设备的标准控制电压，不需要额外做电压转换电路，双触点的设计可以同时实现两路信号的同步切换，在很多需要互锁逻辑的控制回路里，能减少器件的使用数量，缩小板卡的整体尺寸。塑壳的材质是耐高温的工程塑料，能承受回流焊过程中的高温冲击，不会出现壳体变形的问题，模型里也还原了塑壳表面的细微磨砂质感，在做产品渲染或者装配动画的时候，能更贴近实物的视觉效果。

　　很多工程师在做三维建模的时候，容易忽略这类小型电子器件的细节特征，比如外壳上的脱模斜度、引脚的轻微折弯角度、标识的印刷位置，这些细节虽然不影响整体的结构布局，但在做高精度的数字孪生模型、或者产品装配说明书的渲染图时，细节的缺失会让整个模型的真实感大打折扣。这个模型在建立的时候，对照了实物的多角度照片和官方的尺寸图纸，把这些容易被忽略的细节都做了还原，不管是用来做PCB的结构干涉校验，还是用来做整机的可视化展示，都能满足使用要求。在做设备维护的虚拟仿真系统里，这类精准的器件模型也能帮助运维人员快速识别板卡上的元件位置，提升故障排查的效率。
