8针微型工业继电器三维结构设计

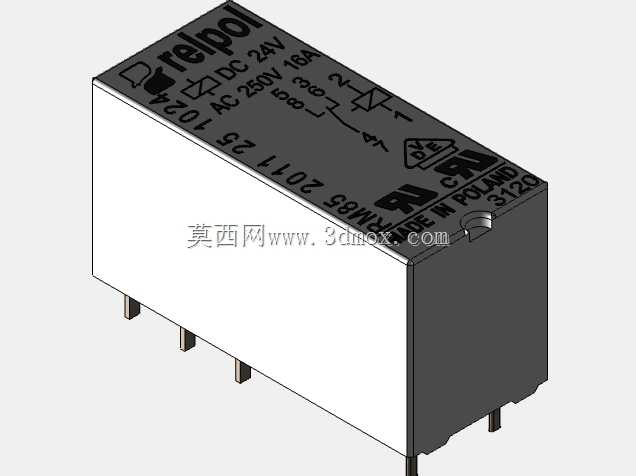

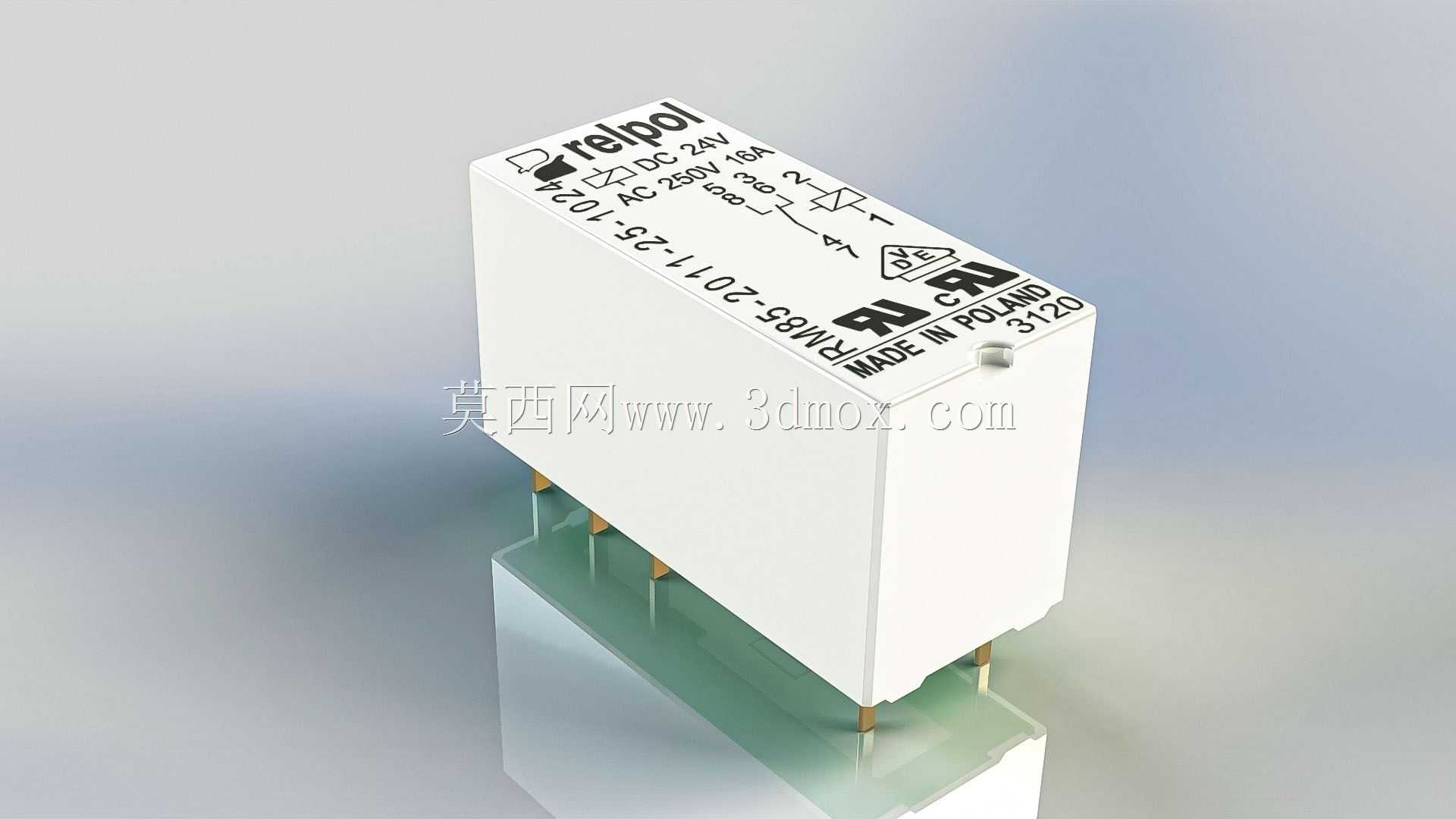

这款8针微型继电器的三维建模，完全围绕PCB板载安装的实际工况展开，做结构设计时最先敲定的是插针的排布间距，毕竟要适配主流工控板的焊盘孔位，插针的直径、伸出PCB背面的焊脚长度都严格参照波峰焊的工艺要求，避免出现插装干涉、焊锡爬高不足的问题。继电器本体的外壳采用阻燃工程塑料的包覆结构，建模时特意还原了外壳表面的标识刻印区域，包括线圈电压参数、触点负载容量、极性标识的位置都和实物完全对齐，方便生产环节做丝印定位，也能让结构工程师在做整机布线时快速识别引脚定义，不用反复查阅规格书。

从实际应用场景来看，这类继电器主要用在工业控制柜的IO扩展板、小型自动化设备的信号切换回路、智能家居的控制模组里，负责小功率负载的通断控制，以及控制信号的中转隔离，建模时充分考虑了板上堆叠安装的空间余量，本体的高度控制在常规板载元件的安全间距范围内，不会和相邻的电容、接线端子出现高度干涉，外壳侧面的散热凹槽也做了还原，虽然继电器本身发热不大，但在密闭电控箱内长期工作时，凹槽能增加少量散热面积，延缓外壳塑料的老化速度。

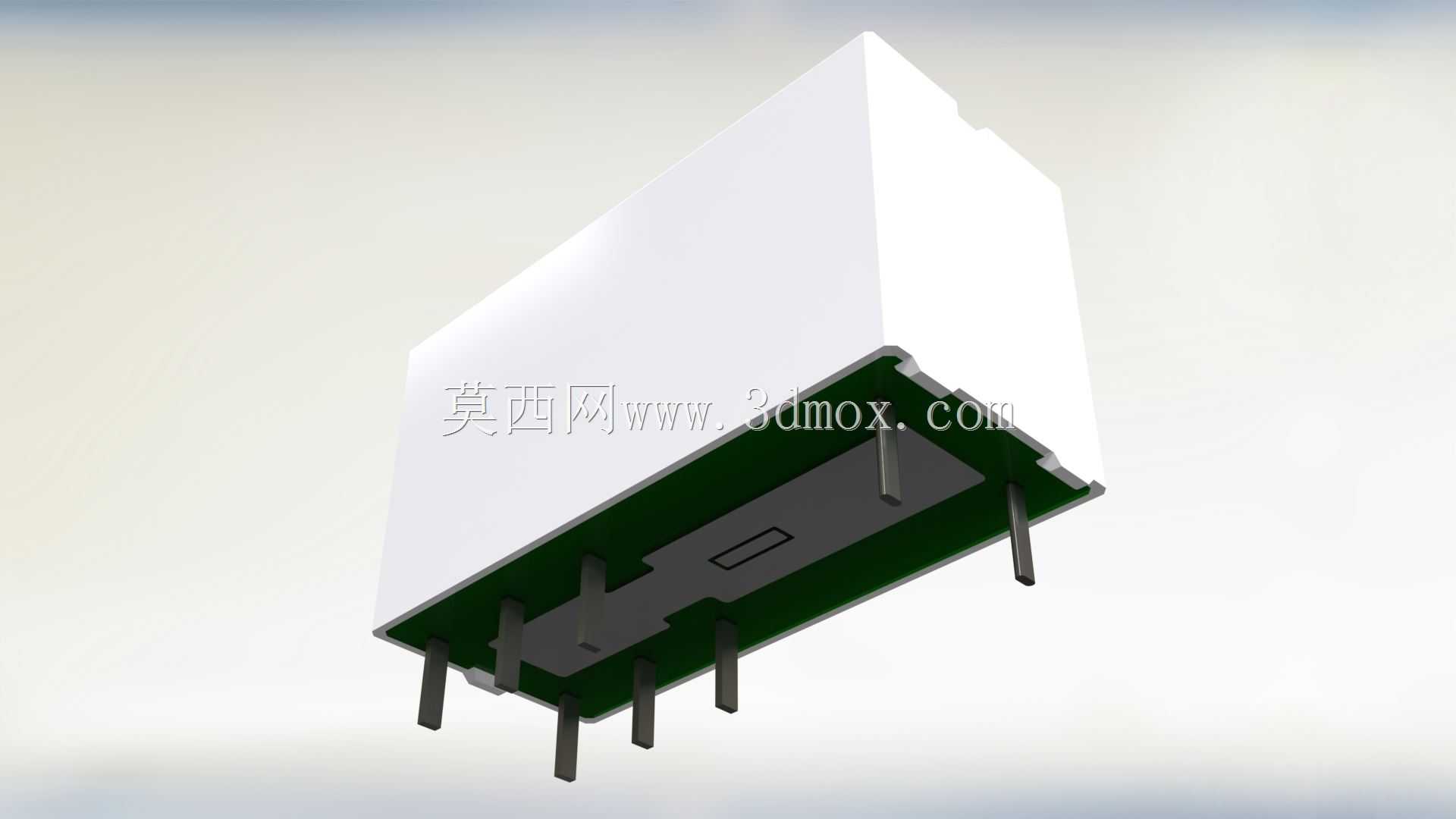

触点部分的结构在建模时做了内部腔体的简化还原，动触点、静触点的行程空间预留符合实际产品的动作间隙，8针的引脚定义里包含2个线圈引脚、2组常开常闭转换触点的引脚，引脚的折弯角度完全匹配直插PCB的安装要求，没有额外的折弯应力，插装时能顺利穿过焊盘，不会出现引脚歪斜导致的虚焊问题。外壳顶部的定位凸点也做了1:1还原，这个结构是给自动化插装设备做视觉定位用的，贴片机可以通过识别凸点位置快速判断元件的摆放方向，避免反向插装导致的回路故障。

做结构选型参考时，这个三维模型能直接导入PCB设计软件做3D布局校验，工程师可以直观看到继电器安装后和周边元件的距离，尤其是在高密度布线的工控板上，能提前排查外壳和走线、其他元件的空间冲突，不用等打样后再发现干涉问题返工。模型的安装边界完全按照实物的最大外轮廓绘制，包括引脚的最外侧宽度、本体的长度、顶部到底部引脚端面的总高度，都和实际量产产品的尺寸公差带匹配，做结构设计时可以直接调用这个模型做装配干涉检查，不需要反复测量实物尺寸。

从功能特性的还原度来看，模型保留了继电器外壳的卡扣装配结构，也就是上下壳结合的卡扣位置，方便做结构拆解分析时理解产品的装配逻辑，对于需要做继电器替代选型的工程师来说，可以直接对比安装孔位、本体尺寸、引脚排布，快速判断是否能在现有板卡上直接替换，不用重新绘制PCB封装。另外模型表面的标识区域做了凹陷处理，和实物的激光刻印质感一致，做整机设备的三维渲染展示时，能更贴近真实产品的外观效果，不会出现外观失真的问题。

在设计思路上，整个建模过程优先保证安装尺寸的准确性，其次才是外观细节的还原，毕竟对于工业元件来说，安装兼容性是选型的第一要素，所有和装配相关的尺寸都严格按照实物的公差中值绘制，避免因为模型尺寸偏差导致的设计错误。插针的根部做了加强凸台的还原，这个结构是为了避免插装时插针受力弯折，在实际焊接过程中，凸台也能挡住多余的焊锡爬到继电器本体内部，影响触点的动作可靠性。

日常做设备维护或者工装设计时，这个模型也能用来做检测工装的定位参考，比如设计继电器的在线测试工装，可以直接参照模型的外形尺寸做定位卡槽，保证测试探针能准确对准每个引脚，不用反复调整工装的定位位置。对于刚接触低压电器设计的工程师来说，通过这个三维模型也能直观理解微型继电器的板载安装逻辑，理解引脚排布、外壳结构、安装空间之间的设计权衡，比如为什么插针要做当前的间距排布，为什么外壳要设计对应的定位特征，这些细节都是为了匹配自动化生产、现场安装、长期可靠运行的实际需求，没有多余的装饰性结构，所有外形特征都服务于功能和装配要求。
