Giw6x8渣浆泵结构三维设计

项目分类:泵 发布时间:2025-02-20 ID:943401
  • Giw6x8渣浆泵结构三维设计
  • Giw6x8渣浆泵结构三维设计

  在矿山选矿、冶金浆料输送、河道清淤、电厂粉煤灰输送这类高磨蚀性介质输送场景里,渣浆泵是整个工艺流程里的核心动设备,一旦泵体磨穿或者叶轮间隙超标,整条输送线就得停机检修,直接影响生产节拍。这次做的Giw6x8规格渣浆泵结构,是针对大流量低扬程的粗颗粒浆料输送工况设计的,和普通清水泵的设计逻辑完全不同,所有结构细节都是围绕耐磨、易检修、大过流能力来做的。

  从实际安装边界来看,这款泵的进出口通径对应6英寸吸入、8英寸排出的常规管路配置,整体安装底座的螺栓孔位是按照同规格卧式离心泵的通用安装尺寸做的适配,现场替换同参数旧泵的时候不需要重新做基础浇筑,直接对孔固定就能完成初装,能大幅缩短现场技改的停机时间。泵体采用卧式中开结构?不对,实际是双层泵壳设计,外层是高强度铸铁的承压壳体,内层是可更换的高铬耐磨衬里,过流部件包括叶轮、护套、前护板、后护板都做了加厚处理,毕竟输送的介质里往往带有硬度很高的石英砂、矿渣颗粒,普通材质的过流件用不了半个月就会磨出沟槽,高铬合金的衬里能把过流件的使用寿命提升3到4倍,而且衬里是可拆分的结构,磨损之后只需要更换内层衬件,不用换掉整个泵壳,能降低后期的运维备件成本。

  设计的时候特意把叶轮的流道做了加宽处理,叶片数量选了5片大曲率圆弧叶片,避免大直径的固体颗粒卡在流道里造成堵塞,叶轮和前后护板的间隙调整结构做在轴承箱侧,不需要拆泵体和进出口管路,只需要调整轴承箱的调节螺栓就能把叶轮和护板的间隙控制在0.5到1毫米的合理范围,保证泵的容积效率不会因为间隙变大出现明显下滑。密封结构没有选普通的填料密封,而是采用了副叶轮加填料的组合密封形式,这种密封结构在输送高浓度浆料的时候可靠性比机械密封更高,不需要外接冲洗水,也不会因为浆料颗粒进入密封面造成密封件快速磨损,适合现场供水条件有限的野外作业场景。

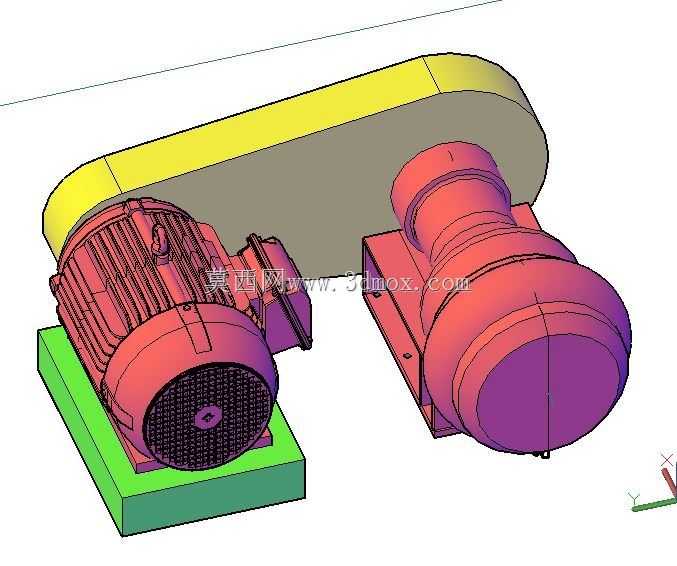

  轴承组件采用的是双列圆锥滚子轴承加圆柱滚子轴承的组合配置,能同时承受叶轮运转产生的径向力和轴向力,轴承箱的油室做了足够的容积,采用稀油润滑,还预留了油位观察孔和放油孔,日常巡检的时候能直接看到油位和油质情况,不需要拆开轴承箱就能完成换油操作。泵的传动端预留了皮带轮和联轴器两种安装接口,既可以搭配电机通过联轴器直联传动,也能根据现场的转速需求用皮带轮调速,适配不同的输送扬程要求。

  从外形结构来看,泵体的出料口方向可以根据现场的管路走向做0到360度的旋转调整,安装的时候不需要额外配转弯接头就能适配不同方向的出料管路,泵体上方预留了吊装孔,现场检修更换过流件的时候可以直接用吊装设备把泵盖吊开,不用移动整个泵体和连接的管路。进出口法兰的尺寸是按照美标150磅的法兰标准做的,和现场常规的工业管路法兰能直接匹配,不需要额外做过渡法兰。

  在做三维建模的时候,所有的配合面都留了合理的加工余量和装配间隙,比如衬里和外层泵壳的配合面留了0.2毫米的间隙,方便衬里磨损之后能顺利拆下来更换,不会因为锈蚀或者浆料渗入造成衬里和外壳抱死。叶轮和轴的配合采用H7/k6的过渡配合,加上圆螺母止动,避免泵在正反转或者启停的时候叶轮出现轴向窜动。整个泵的重心位置做了优化,落在安装底座的中心区域,满负荷运转的时候不会因为重心偏移造成底座振动过大,轴承处的振动值能控制在4.5mm/s以内,符合工业泵的运行振动标准。

  很多现场运维人员反馈同类型的渣浆泵经常出现叶轮螺母被浆料冲蚀磨损的问题,这次设计的时候特意在叶轮螺母外侧加了耐磨护帽,把整个螺母都包裹在过流流道之外,避免浆料直接冲刷螺母,解决了螺母磨坏之后拆不下叶轮的通病。另外泵的泄压孔做在泵体的最低位置,停机检修的时候能把泵腔里残留的浆料全部排干净,不会因为残留的浆料沉积在泵腔里造成下次启动的时候负载过大,也避免残留浆料干结之后把叶轮粘住。
