离心泵泵体壳体结构三维设计

　　在流体输送类设备的核心构成里，泵体壳体是决定整泵运行稳定性、承压能力与装配适配性的基础零件，本次呈现的泵体结构，针对小流量单级离心泵的应用场景做了全细节的结构还原，覆盖了从安装定位到流道成型、从部件装配到密封限位的全维度设计考量。

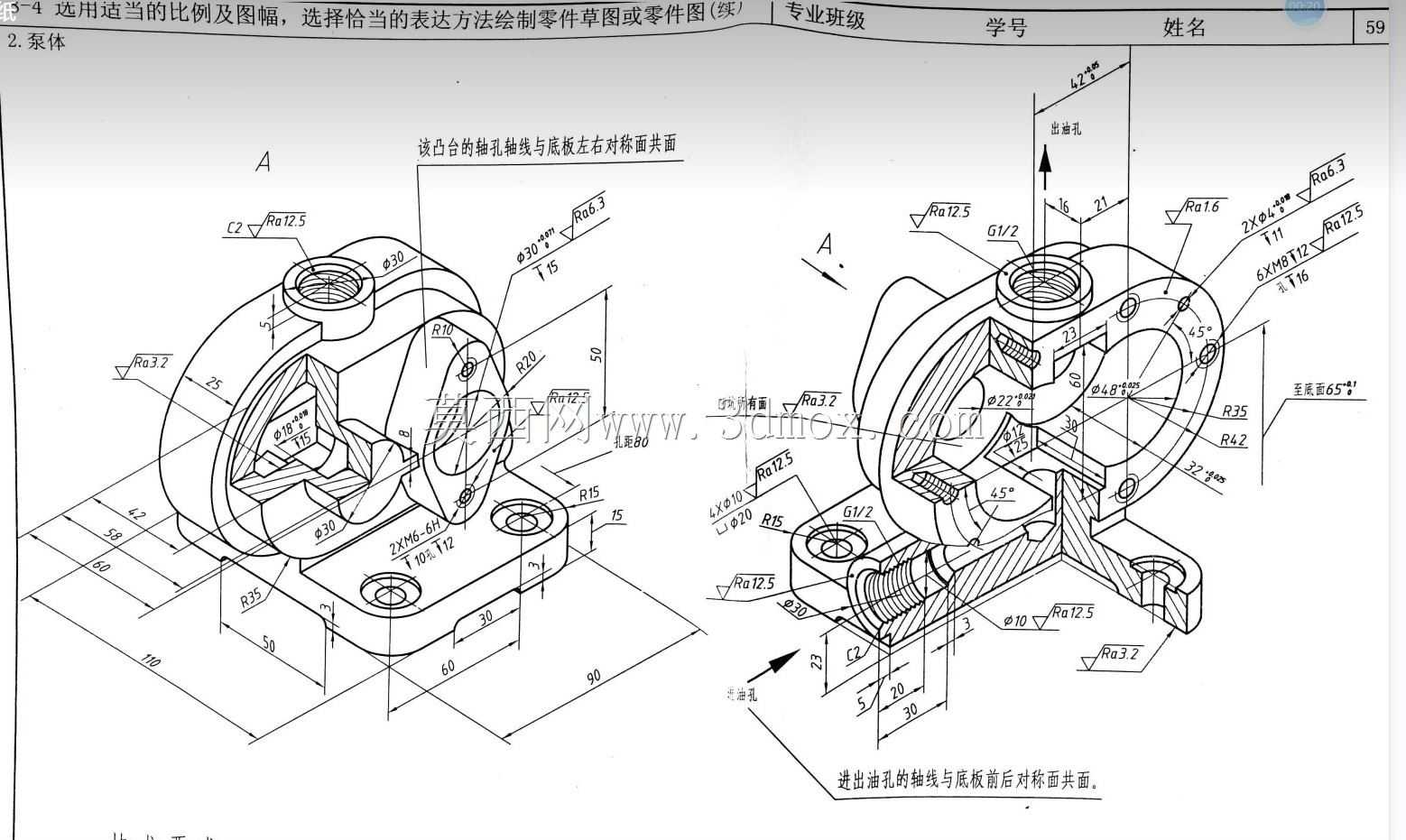

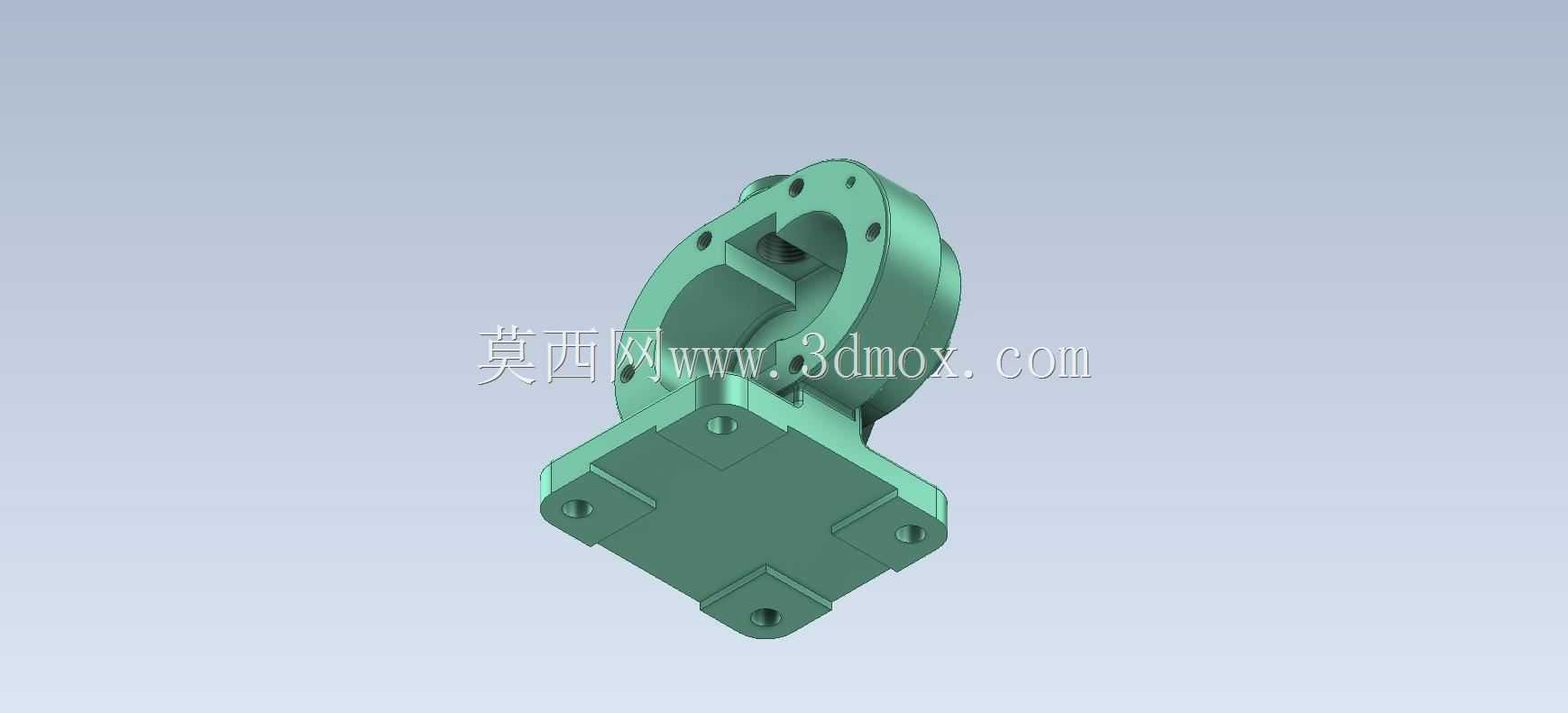

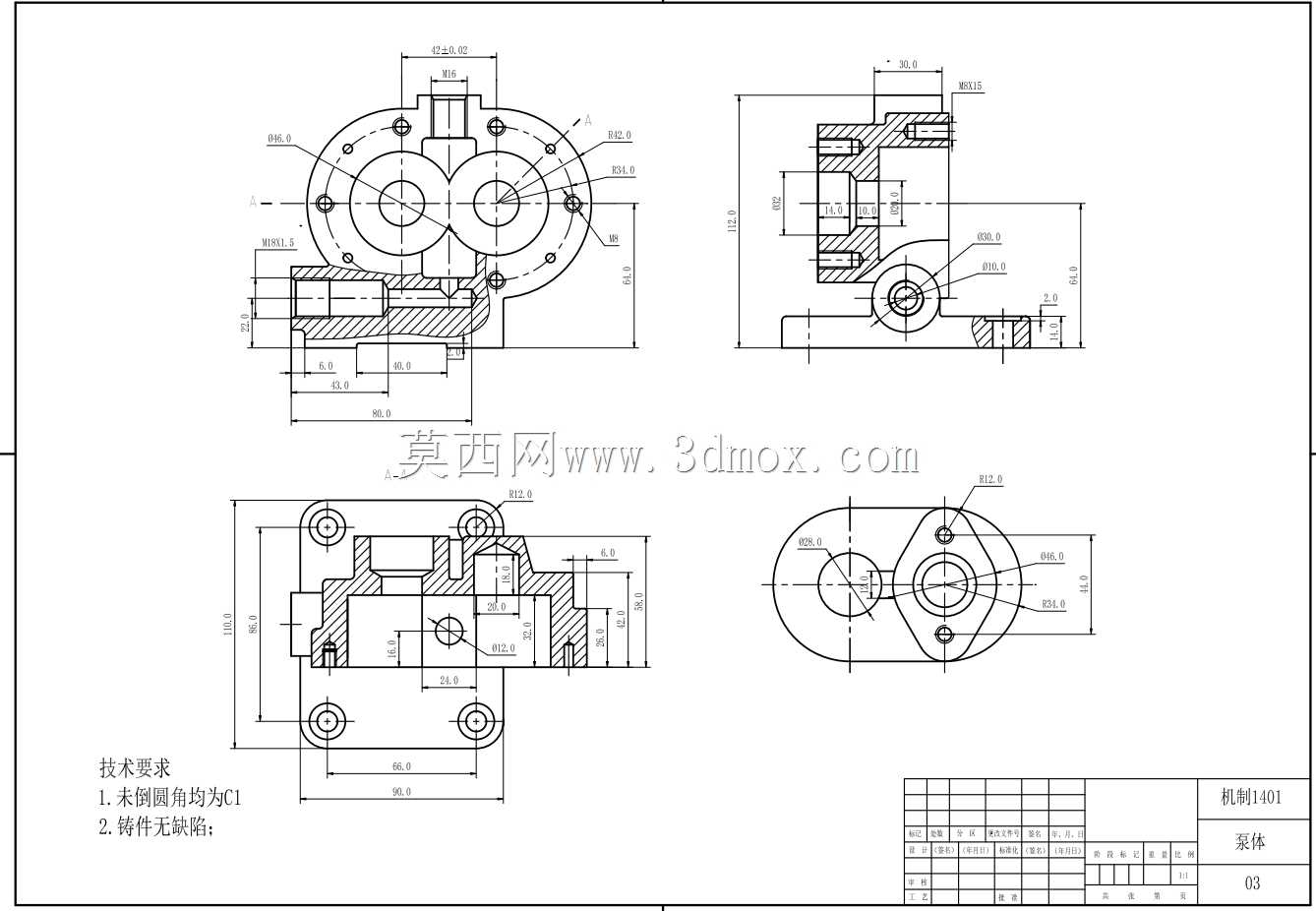

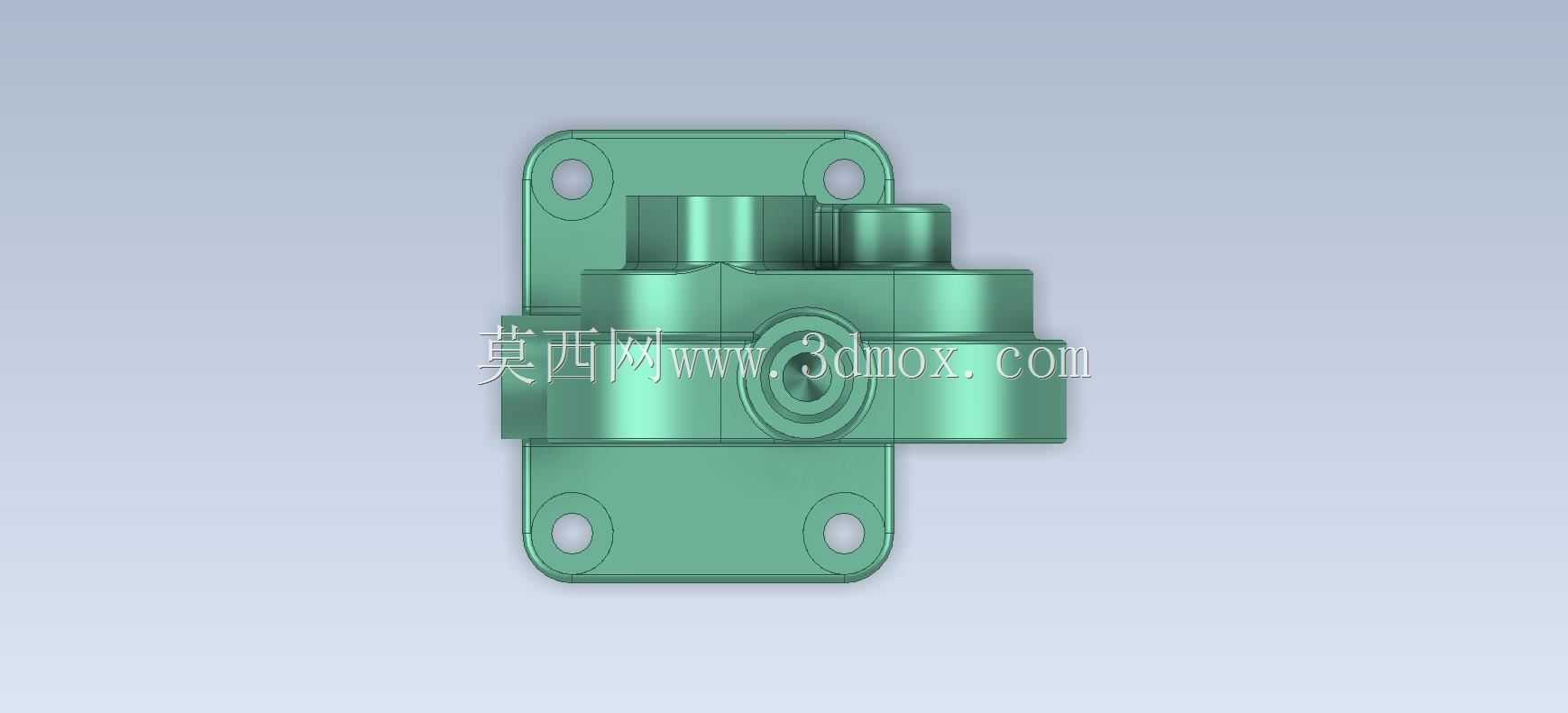

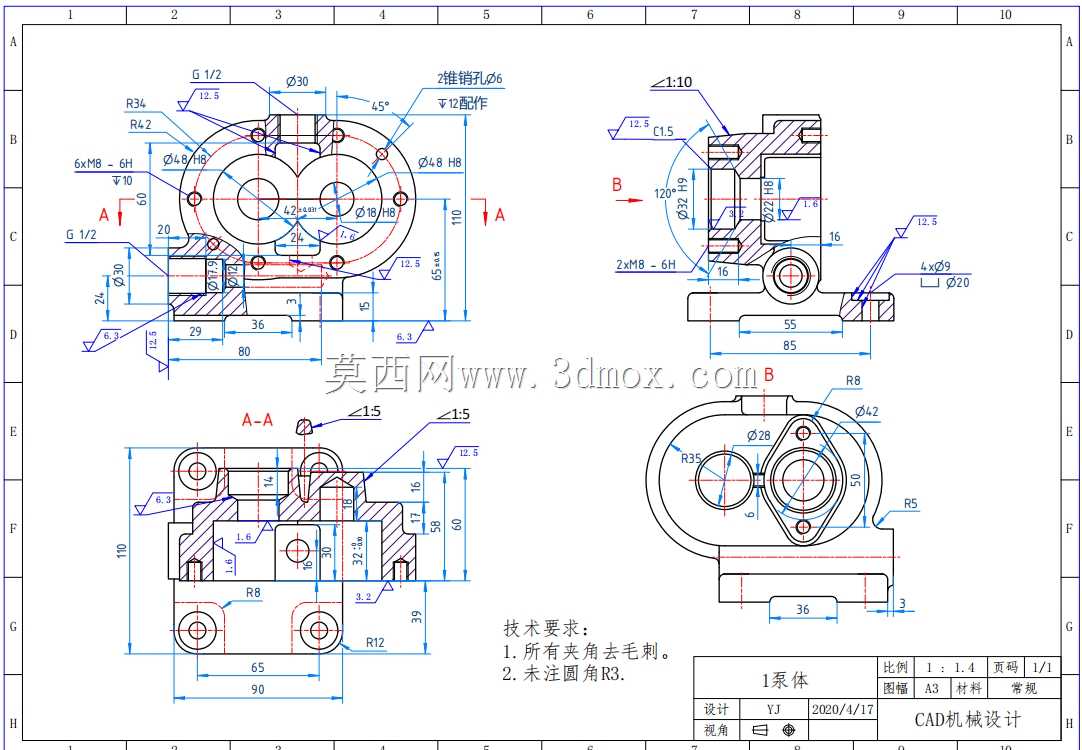

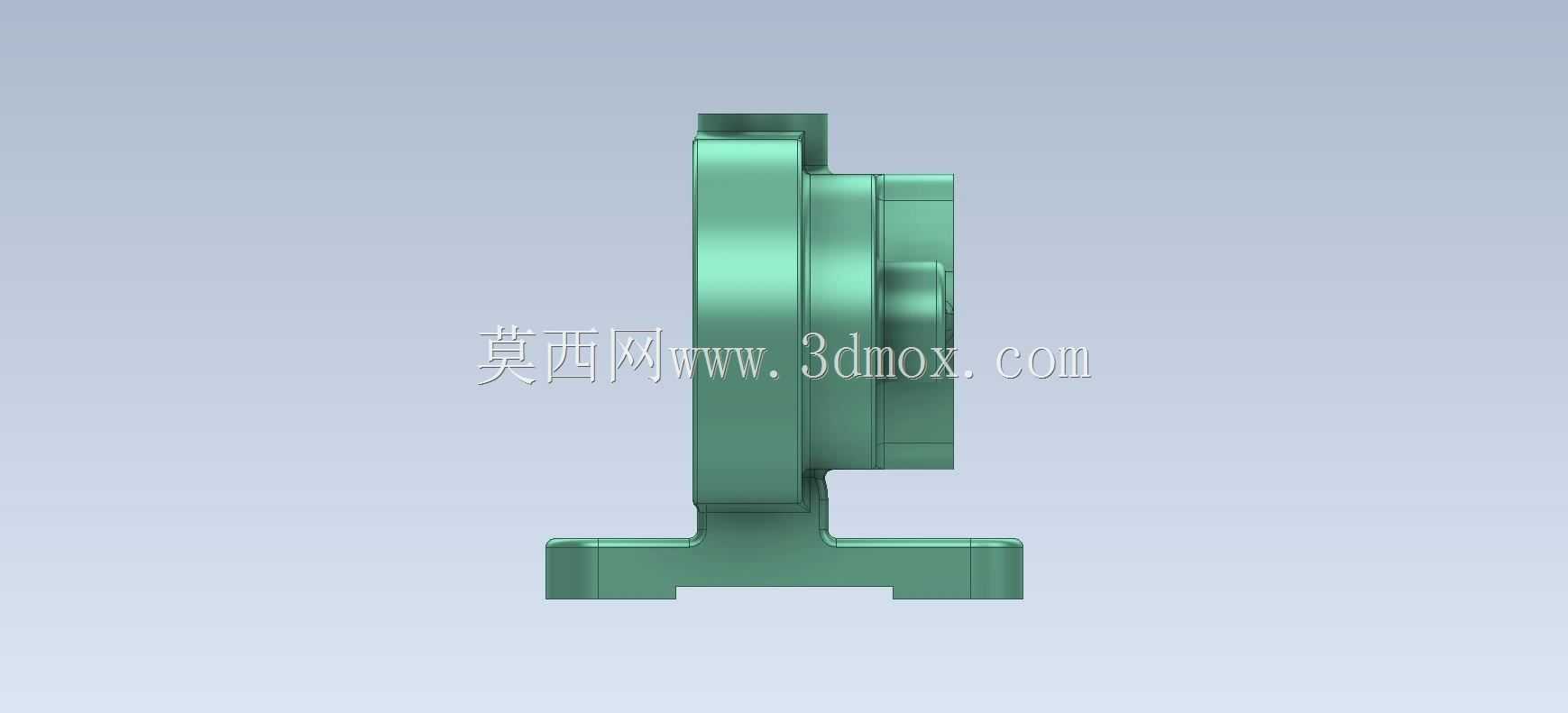

　　先从安装边界说起，该泵体底部采用一体化铸造成型的矩形安装脚，两个安装脚对称分布在泵体下半部分两侧，每个安装脚预制了沉头螺栓过孔，孔位同轴度公差控制在0.05mm以内，适配M8规格的内六角安装螺栓，安装脚底面做了0.2mm的铣平加工余量设计，确保安装时与设备基座的贴合面间隙不超过0.03mm，避免长期运行受振动影响出现连接松动。两个安装脚的中心距为86mm，安装脚总宽度为102mm，整体泵体不含外接接口的最大外轮廓尺寸为112mm98mm87mm，属于小型离心泵的适配尺寸，可直接配套在小型循环供水系统、机床冷却输送单元、小型化工试剂输送管路中，不会占用过多设备安装空间。

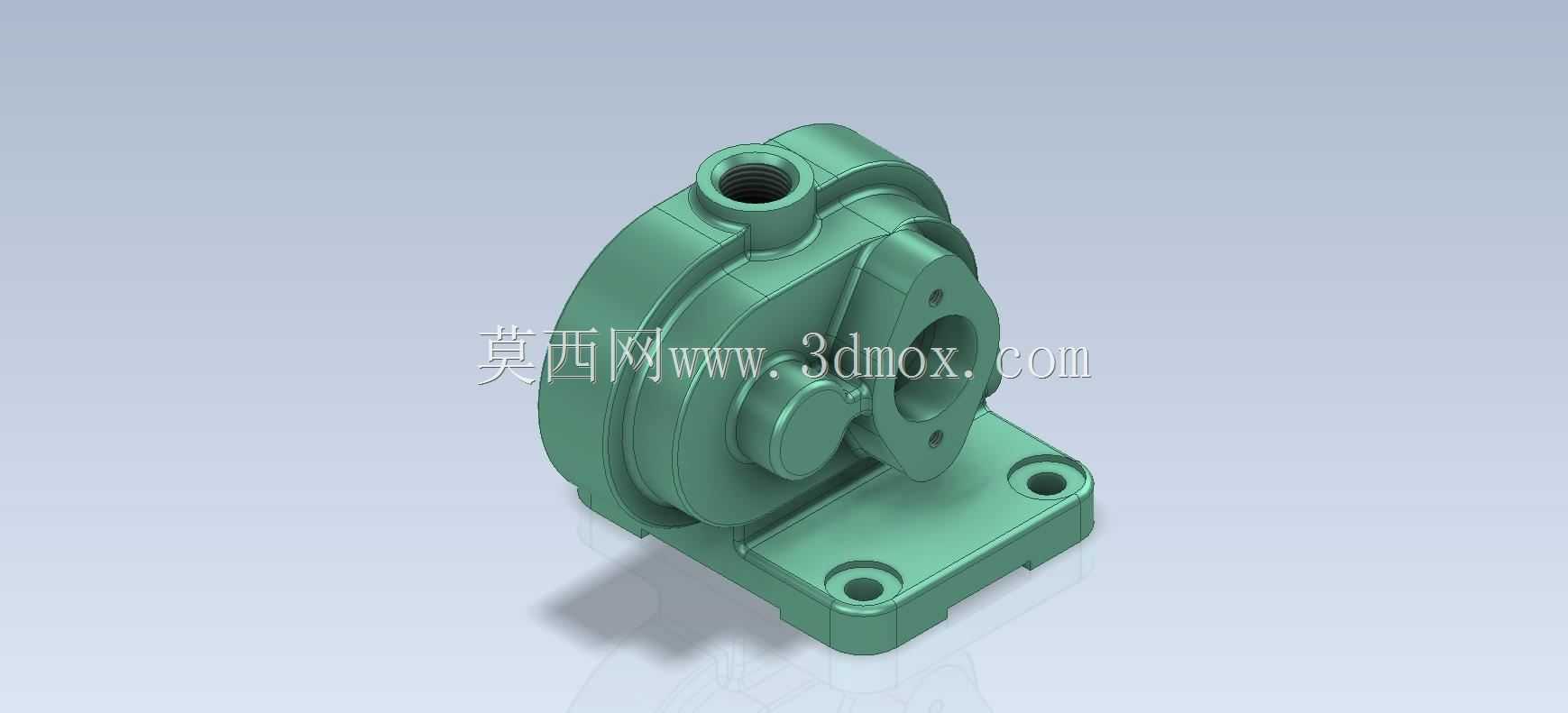

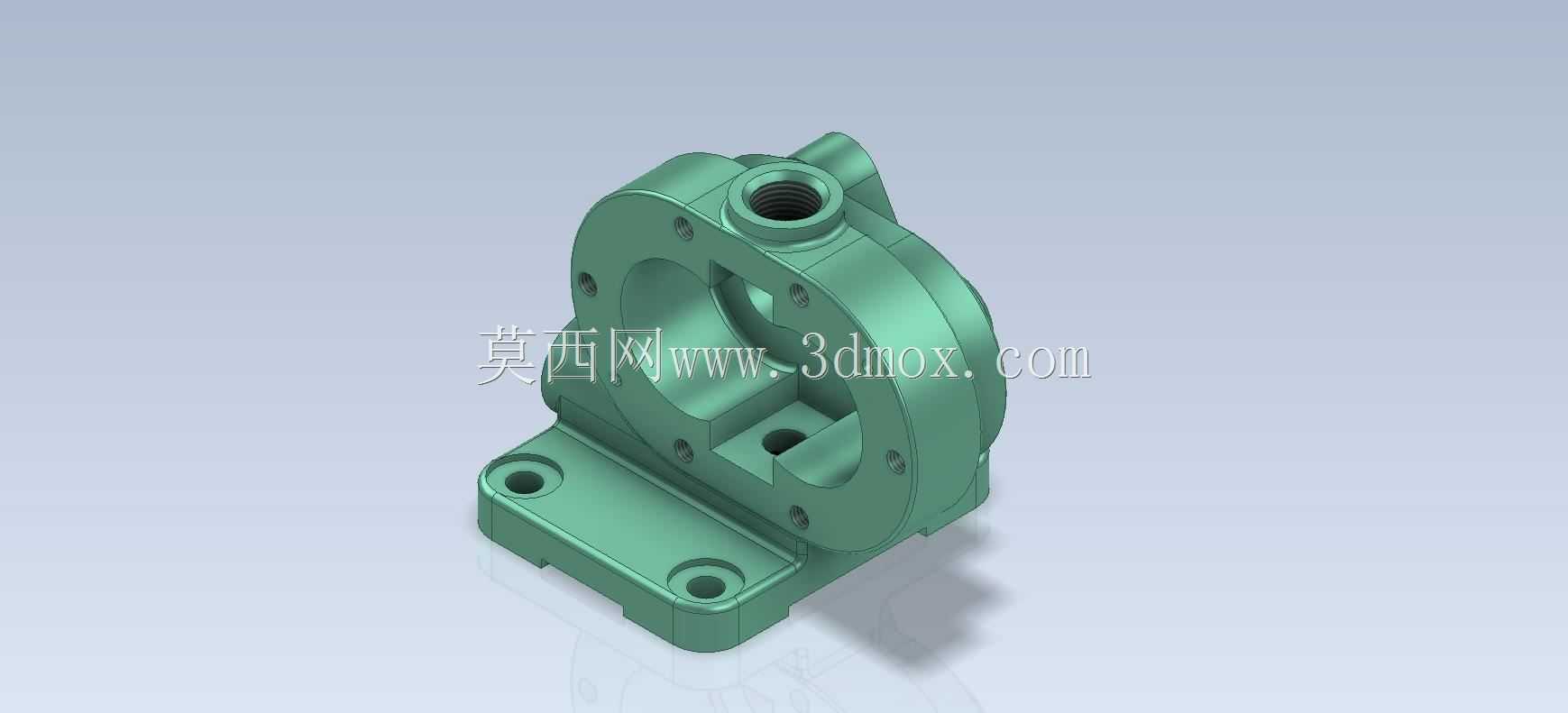

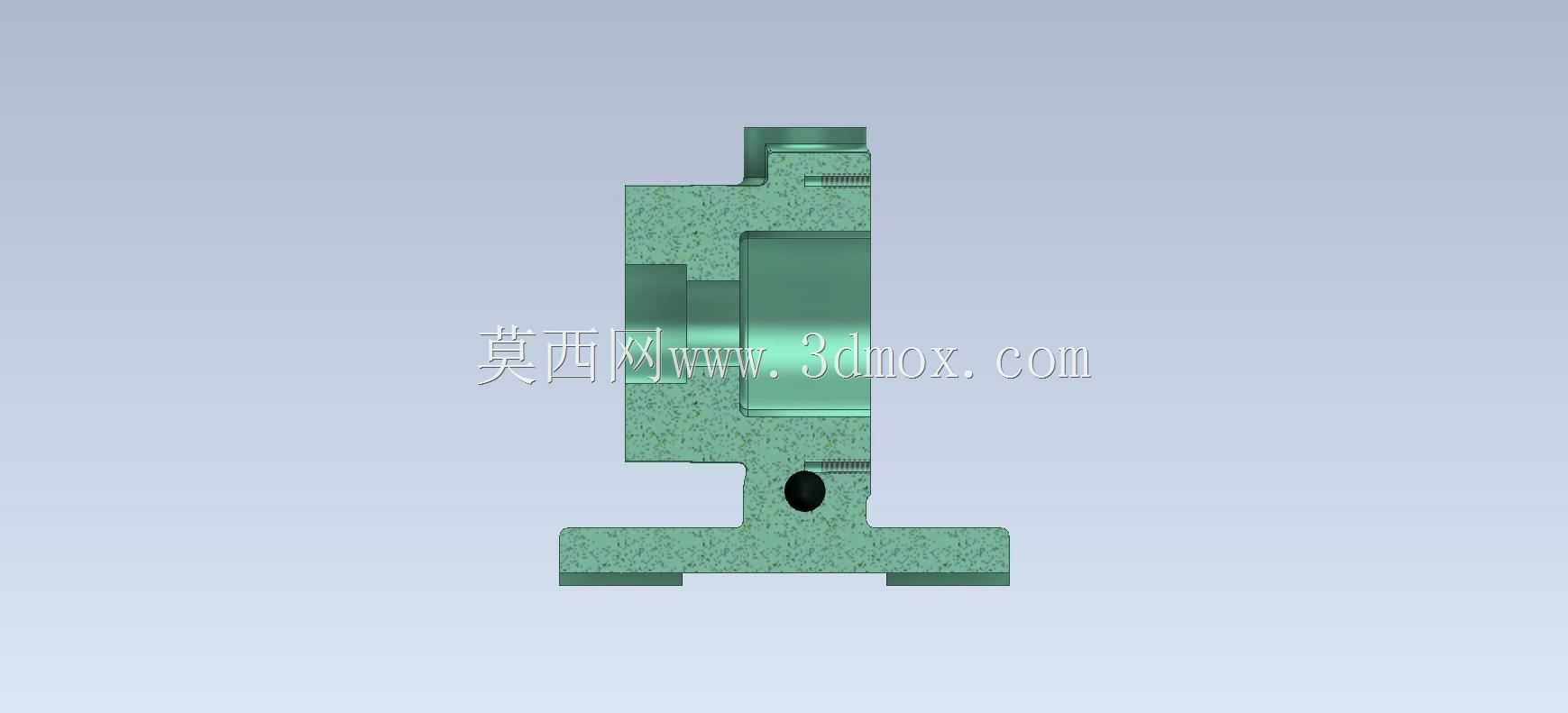

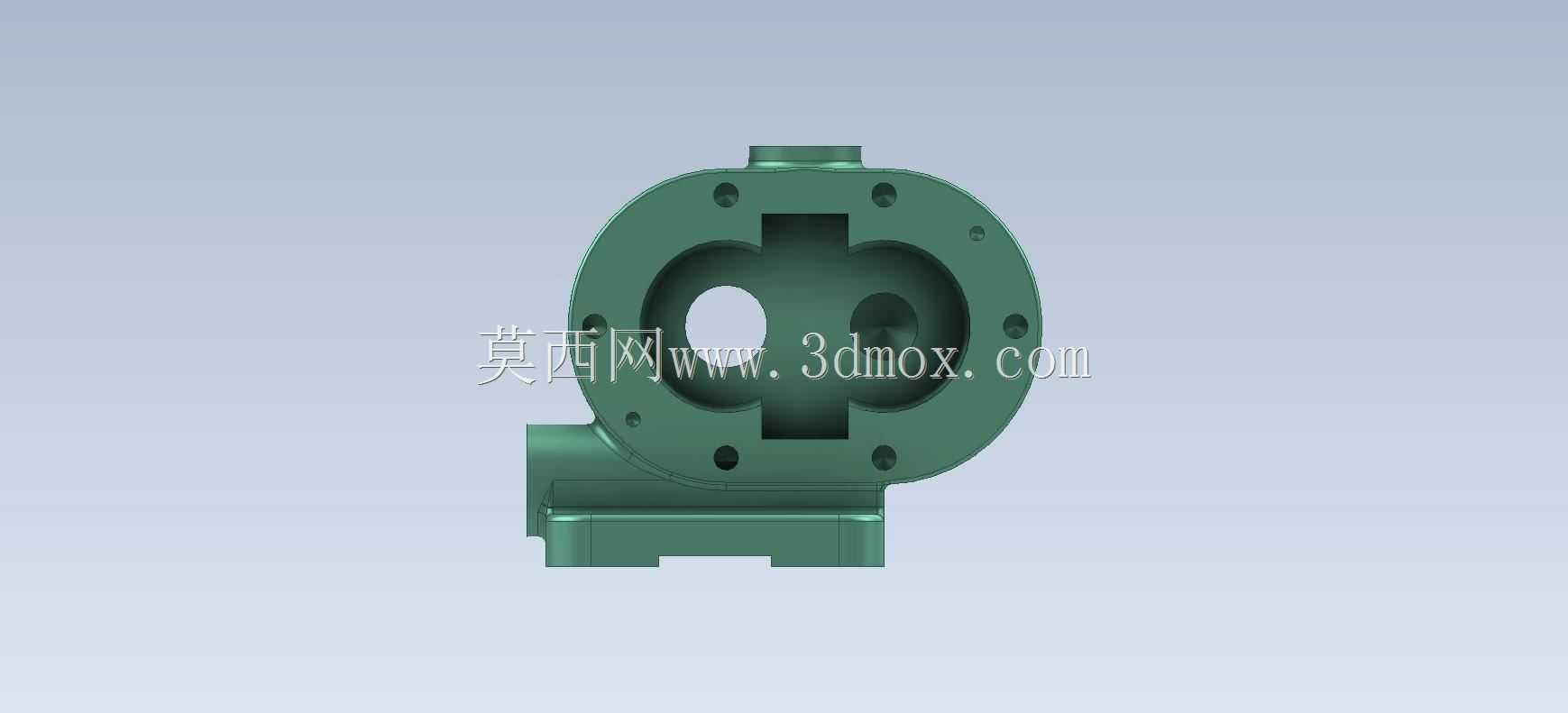

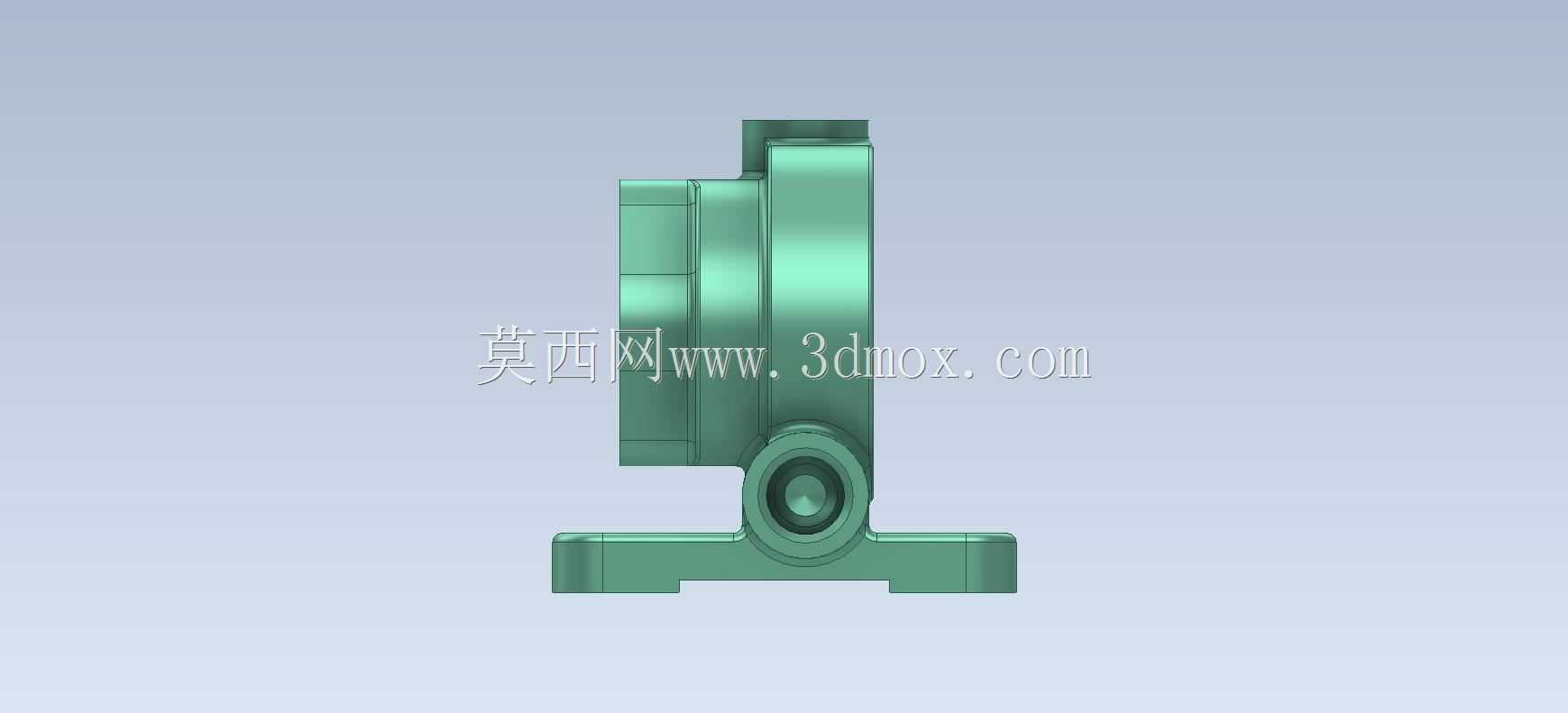

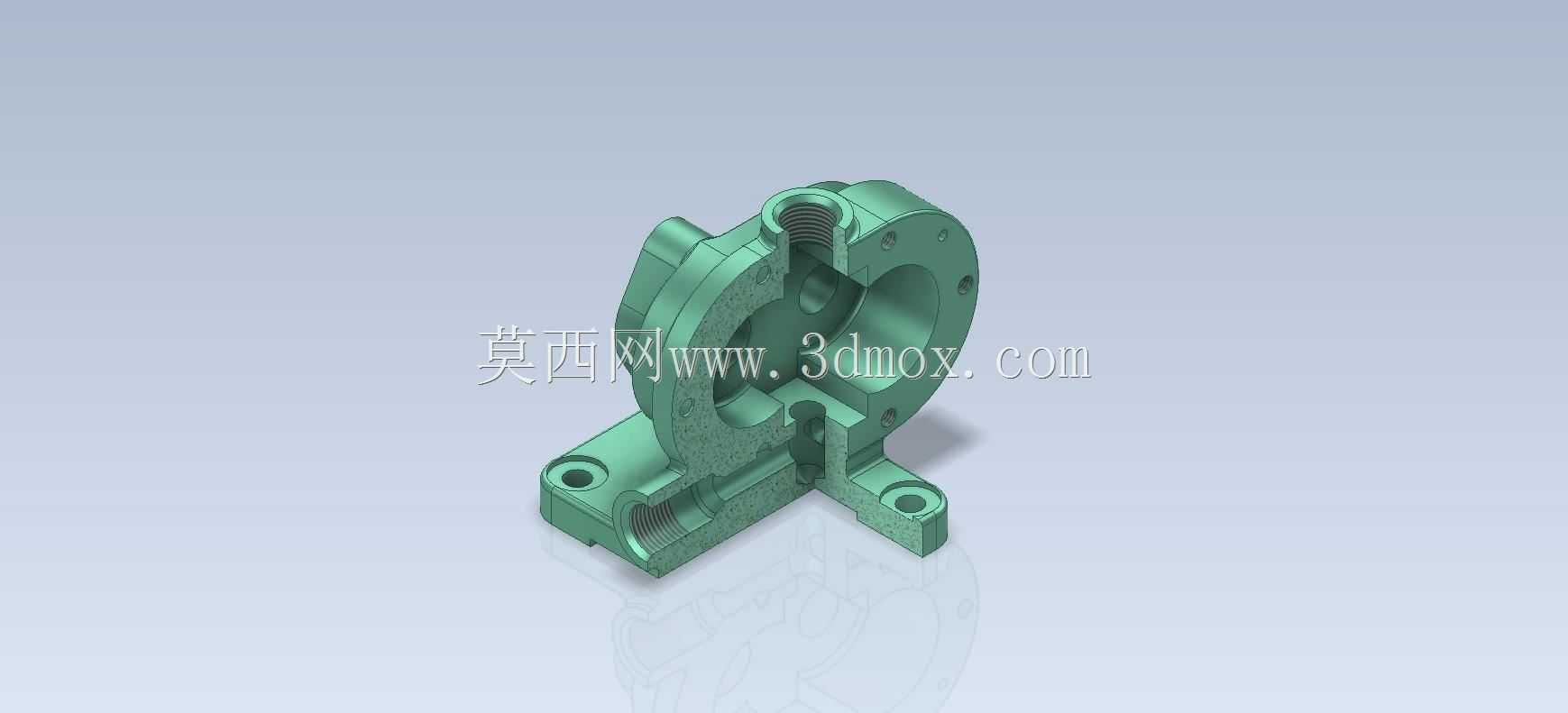

　　从功能特性来看，该泵体的核心流道采用渐扩式涡壳结构设计，流道内壁的过渡圆角统一设置为R3-R5mm，完全避免直角转折造成的流体紊流，能有效降低流体在泵腔内的沿程阻力损失，相比同尺寸直角流道的泵体，水力效率可提升4%左右。泵体正面的大口径圆孔是叶轮装配腔，腔体内径为62mm，深度为32mm，腔体内壁预留了0.1mm的精加工余量，用于后续镗削加工保证与叶轮外圈的配合间隙控制在0.2-0.3mm之间，间隙过大会造成回流泄压降低泵效，间隙过小则容易出现叶轮擦碰壳体的故障。腔体上方的带内螺纹接口是泵的出口流道，采用G1/2管螺纹设计，螺纹有效啮合长度为12mm，可直接对接标准流体管路，接口根部做了R2mm的加强圆角，避免管路安装时的拧紧力矩造成接口根部应力集中开裂。泵体侧面的通孔是泵轴穿装位，孔位与叶轮腔体的同轴度公差设置为0.03mm，孔内壁预留了密封件安装槽，可适配标准O型密封圈与骨架油封，防止泵运行时流体沿轴向外漏。

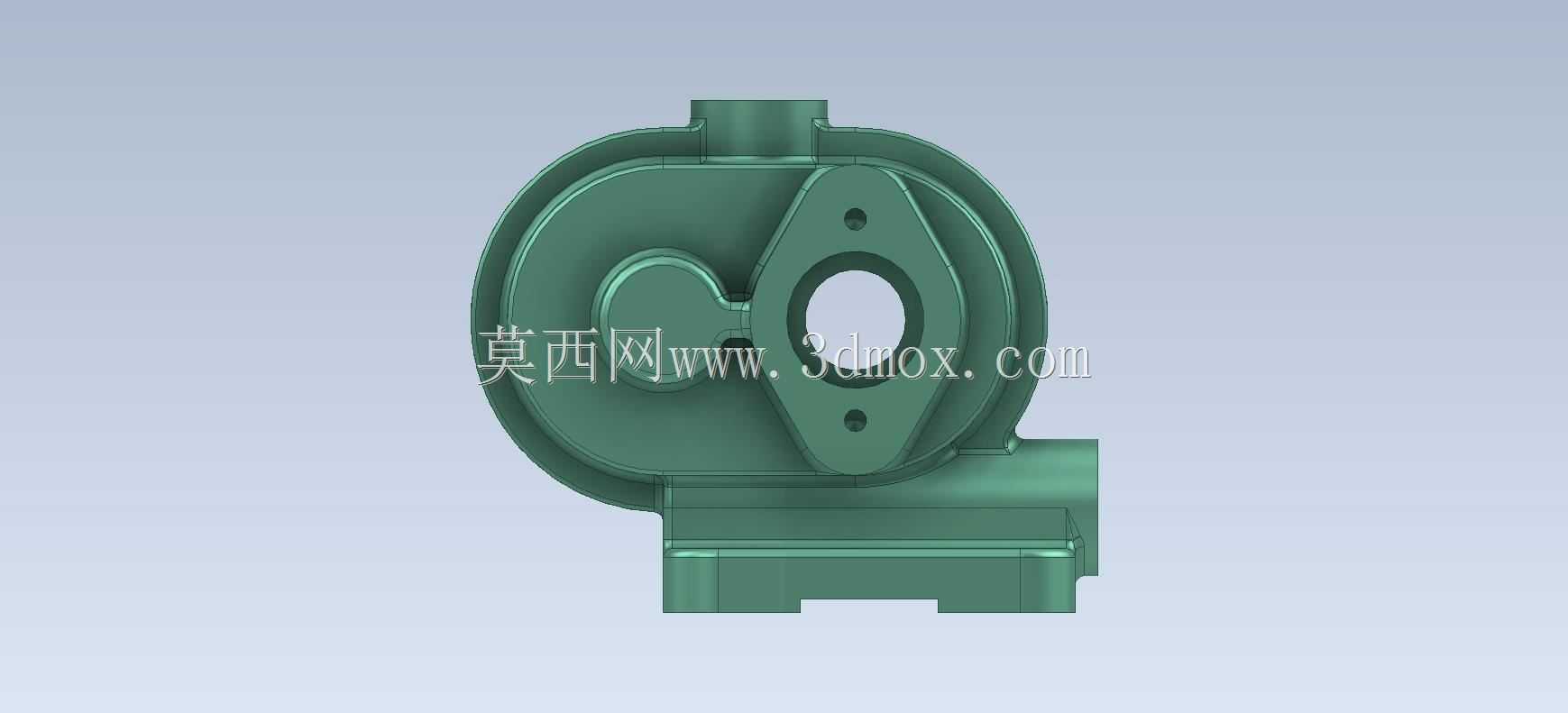

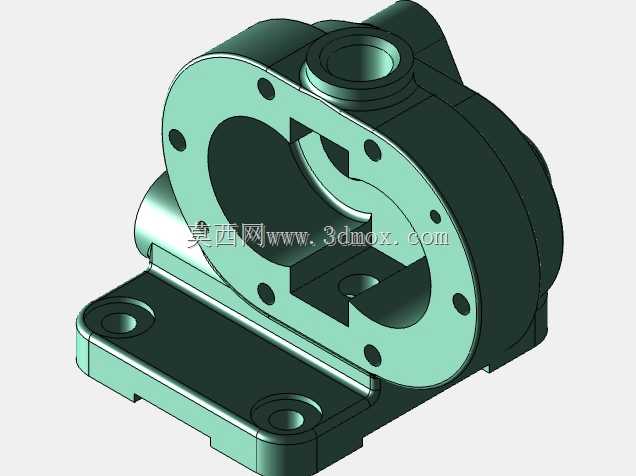

　　设计思路上，该泵体完全遵循铸造工艺的成型要求做了结构优化，所有外壁的拔模斜度统一设置为1.5°，既方便铸造时的起模操作，也不会造成外壁厚度不均的问题；泵体整体壁厚均匀控制在5mm，局部加强筋位置厚度不超过7mm，完全规避壁厚突变造成的铸造缩孔、冷隔缺陷，适合采用砂型铸造或者压铸工艺批量生产，能有效降低单件制造成本。泵体外壁分布的多个螺纹孔是泵盖、密封端盖的连接定位孔，孔位均布在叶轮腔体的外圈法兰面上，共设置6个M4螺纹孔，孔深为8mm，连接时可保证泵盖与泵体的贴合面受力均匀，密封压力分布一致，不会出现局部渗漏的问题。

　　在实际应用场景中，这类小型泵体可配套功率在0.25-0.75kW的驱动电机，输送介质温度不超过80℃的清水、冷却乳液、低腐蚀性化工试剂，广泛适配小型加工设备的冷却循环系统、家用小型供水增压单元、实验室小型流体输送装置。建模过程中对所有装配贴合面、密封面、安装孔位的公差做了符合机械设计手册的参数设置，没有出现工艺不可实现的悬空结构、负角结构，所有圆角、倒角的设置都兼顾了加工便利性与结构强度要求，比如安装脚与泵体主体的连接位置设置了R4mm的过渡圆角，相比直角连接结构，抗冲击载荷的能力可提升30%以上，能承受管路安装时的偏载力矩以及设备运行时的振动载荷，不会出现连接位置断裂的故障。

　　另外，泵体的流道与出口接口的过渡位置做了平滑曲面处理，建模时通过曲率连续的曲面过渡连接，避免流体在转向位置出现涡流区，减少长期运行时流体对泵体内壁的冲蚀磨损，能有效延长泵体的使用寿命。整个结构没有冗余的设计部分，所有凸起、孔位、加强结构都有对应的功能作用，既控制了零件的整体重量，也保证了足够的结构刚度，在1.6MPa的水压试验压力下，泵体的最大变形量不超过0.02mm，完全满足小型离心泵的承压使用要求。
