大疆O4天空端FPV图传模块结构设计

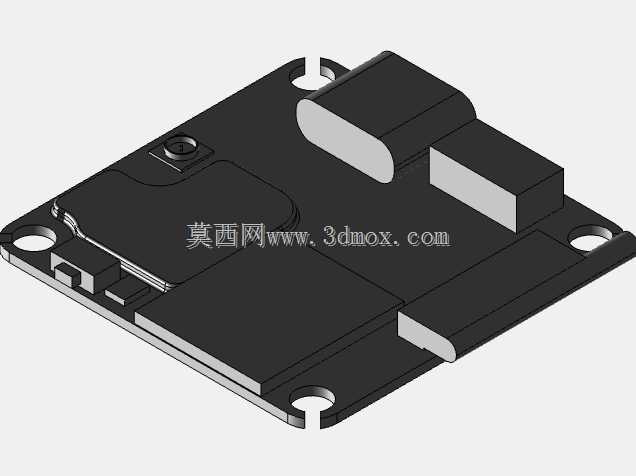

　　做穿越机机架结构设计快八年，经手的图传模块适配方案少说也有上百套，这次拿到的O4天空端数模，刚打开就能感觉到大疆在结构紧凑度上又往前推了一步。先聊实际装机场景，现在五寸花飞机、三寸圈圈机甚至更小的两寸牙签机都在追轻量化，图传模块作为核心机载电子件，既要保证信号收发不受机架碳板遮挡，又不能挤占飞控、电调的安装空间，还要兼顾散热和抗炸机冲击，对结构边界的卡控要求非常苛刻。这个模型的主体底座采用带安装耳的平板式结构，四个角位的半圆安装缺口是专门适配M2规格的尼龙减震柱的，安装孔位的中心距刚好匹配市面上主流的2020mm飞塔安装孔距，不用额外打印转接件就能直接叠装在飞控上方，省了不少机架改装的工作量。

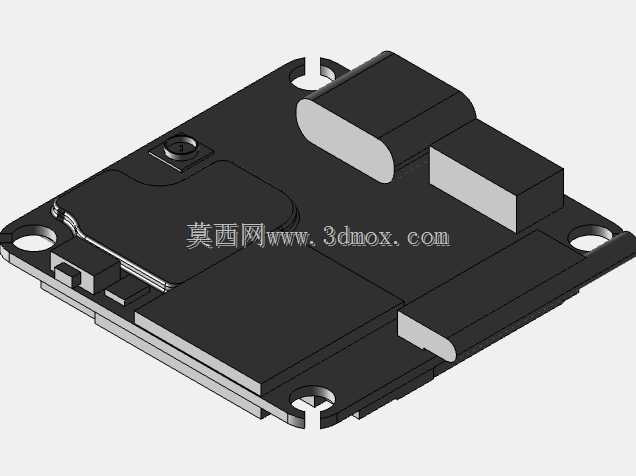

　　再看模块本体的布局，底座上凸起的三个功能区块分工非常明确：靠近侧边带圆弧端面的长条形凸起是图传射频单元，这个位置特意做了抬升处理，装机后刚好能避开碳板机架的上板遮挡，减少信号衰减；旁边两个矩形凸起分别是核心处理芯片和电源管理单元，电源部分的结构做了局部加厚，一方面是给功率器件预留散热接触面积，另一方面也能在炸机时承受侧向冲击，避免内部PCB板受外力变形。底座表面预留的微型螺丝孔位是用来固定上屏蔽盖的，实际装机时这个位置要注意避开飞控的电容凸起，叠装时留0.5mm的间隙就不会出现干涉。

　　从设计思路上看，这个模块完全是围绕FPV飞行的实际工况做的优化：首先是整体厚度控制在8mm以内，装在2020孔距的飞塔上不会让整机重心过高，做花飞动作时的姿态响应更跟手；其次是所有外接接口的位置都做了下沉式处理，排线插装后不会高出模块本体，上盖合装时不会压到线材，避免飞行中震动磨破线皮导致短路；底座边缘的圆角处理也很细节，装机时不会刮伤图传天线的同轴线，之前用过的某款图传就是边缘太锋利，炸机几次就把同轴线磨断，直接丢信号。

　　实际选型适配的时候要注意几个安装边界：模块总长度32mm，宽度25mm，装机前要确认机架上层板的内部净空尺寸，尤其是装圈圈机的时候，机臂内侧的间隙要留够，别让模块本体蹭到螺旋桨的气流扰动区，不然飞行时会产生额外的震动影响画面稳定性；射频单元的圆弧端面要朝向机架尾部，和天线馈线的出线方向保持一致，减少同轴线的弯折半径，延长线材使用寿命；电源管理单元的凸起面最好贴一层1mm厚的导热硅胶垫，和机架上板接触辅助散热，夏天连续大马力飞行时不会因为过热触发图传降频。

　　很多新手装机容易忽略图传模块的安装应力，这个模型的安装耳做了0.8mm的厚度，比上一代O3的安装耳厚了0.2mm，拧固定螺丝的时候不用太担心拧裂，但还是要注意减震柱的硬度选择，飞行动作比较暴力的话选40度硬度的尼龙柱，能过滤掉大部分高频震动，避免画面出现果冻效应；如果是做远航机使用，可以在模块和飞控之间垫一层薄铜箔，既可以屏蔽飞控电调的电磁干扰，也能辅助提升散热效率。另外这个模块的接口排布是侧向出线，设计机架走线槽的时候要在对应位置留2mm宽的出线口，让排线顺着机架侧板走，不要横在飞控上方，不然调参的时候拆飞控会非常麻烦。

　　从结构设计的角度看，这个模型把功能分区和安装适配做的非常均衡，没有多余的结构冗余，每一处凸起和缺口都对应实际的装机需求，不管是做机架设计时做适配校核，还是自己改装打印件做个性化安装，这个数模的尺寸精度都足够用，不会出现装不上或者间隙过大的问题。
