LM2596可调3A直流降压转换模块结构

项目分类:变压器/电感器 发布时间:2025-02-20 ID:943381
  • LM2596可调3A直流降压转换模块结构
  • LM2596可调3A直流降压转换模块结构
  • LM2596可调3A直流降压转换模块结构
  • LM2596可调3A直流降压转换模块结构
  • LM2596可调3A直流降压转换模块结构

  这款LM2596架构的直流降压转换模块,是小功率直流供电场景里应用极广的板载电源转换部件,日常在嵌入式开发板供电、小型工控节点取电、车载电子设备电压适配、DIY电子装置电源改造、低压传感器集群供电等场景里都能见到它的身影,核心作用是把较高的直流输入电压稳定转换成负载所需的较低直流电压,避免负载因输入电压过高出现过压损坏,同时保障供电回路的电流输出能力满足3A以内的负载需求。

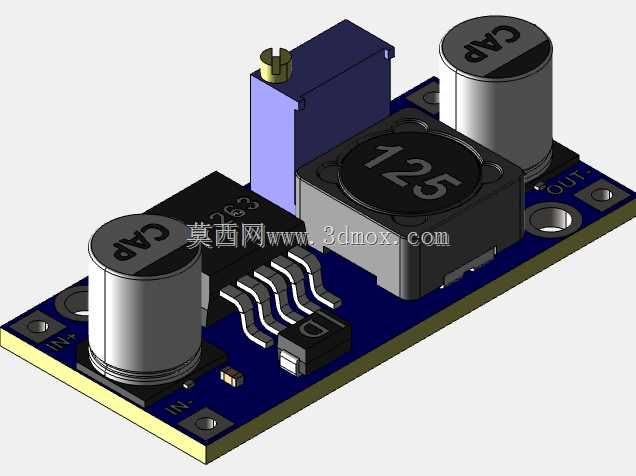

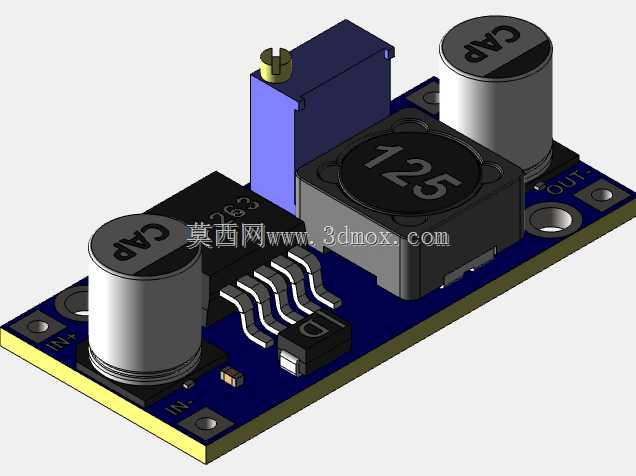

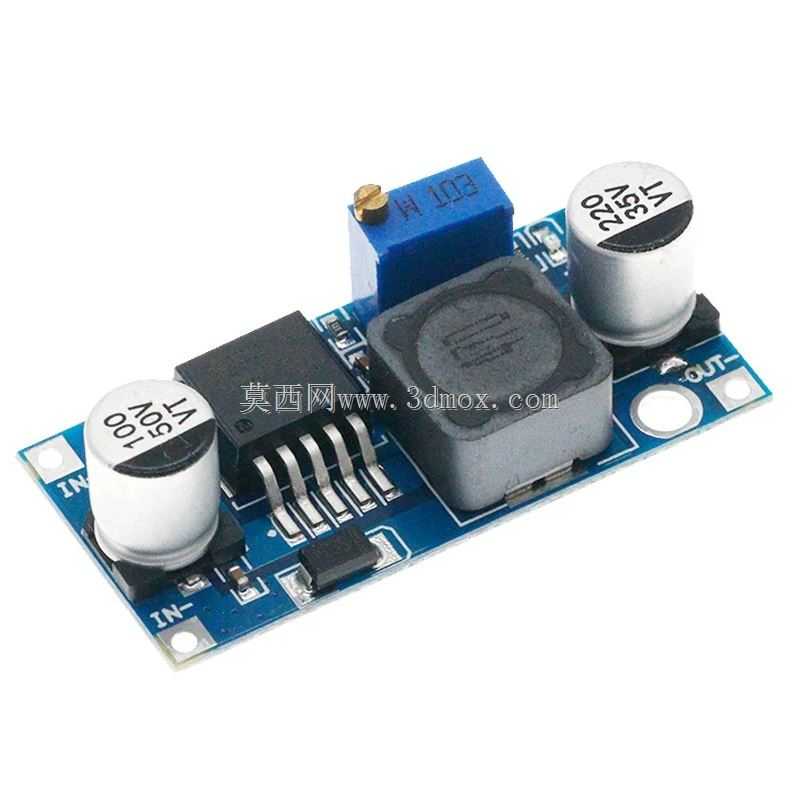

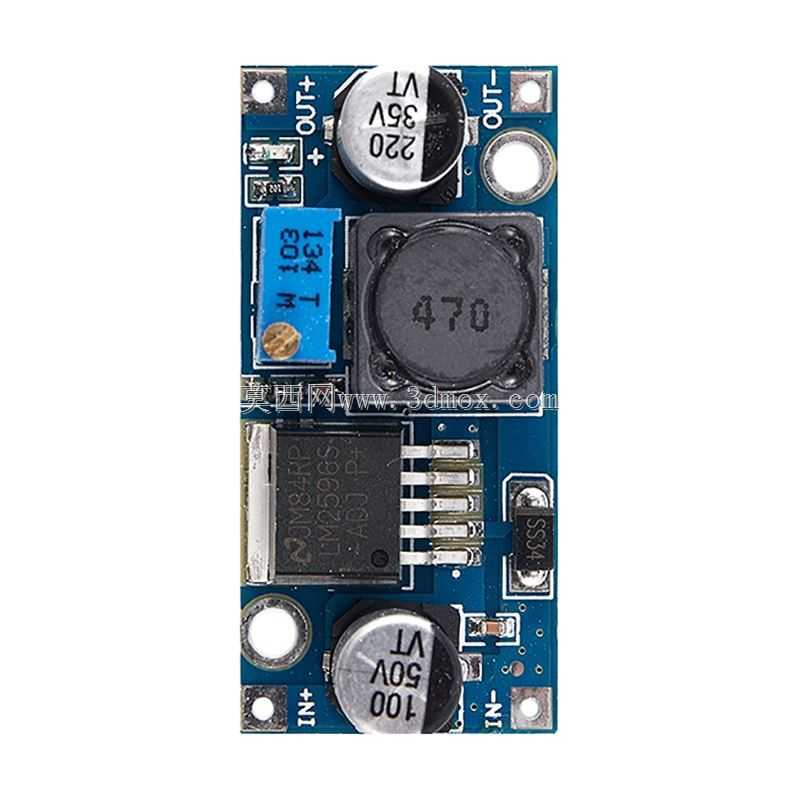

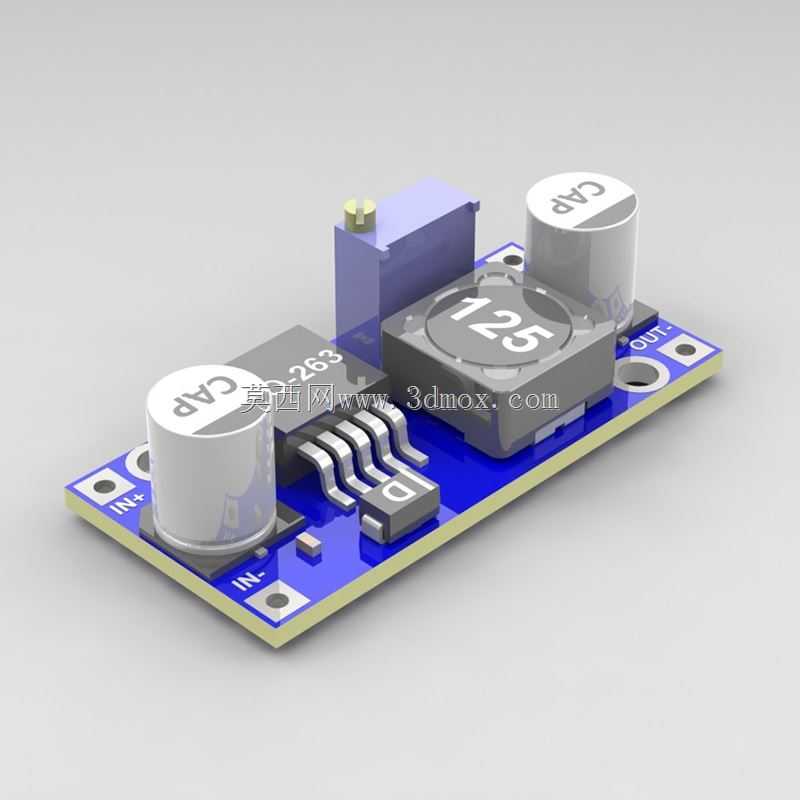

  从实际电路布局来看,模块采用单面板FR-4玻纤基板作为载体,输入端预留IN+、IN-两个焊盘,支持7V至40V范围的直流电压输入,输出端对应OUT+、OUT-焊盘,可通过板载的多圈可调电位器调整输出电压,覆盖1.25V至35V的常用低压区间,适配绝大多数5V、12V、24V等常规低压电子器件的供电要求。板上核心功率器件采用贴片封装的LM2596开关稳压芯片,搭配100μH规格的屏蔽功率电感处理能量转换过程中的磁能存储与释放,输入端和输出端分别布置大容量铝电解电容,负责滤除电路中的高低频纹波,降低输出电压的波动幅度,避免纹波干扰对敏感负载的信号采集或运算精度造成影响。输入端还集成了贴片肖特基二极管作为续流器件,配合芯片内部的开关管完成降压拓扑的电流回路,板载的蓝色多圈电位器可以精细调整输出电压值,调整精度可以控制在0.05V以内,满足对供电电压精度有一定要求的负载使用。

  结构设计上,模块整体采用长条形布局,所有器件都布置在基板正面,背面无突出器件,可以直接贴合在设备壳体或者散热平面上安装,基板两端预留了直径3mm的固定安装孔,孔位间距适配常见的万能板、型材安装槽的固定尺寸,既可以用M3螺丝直接锁附在安装面上,也可以通过铜柱垫高实现悬空安装,避免基板背面的焊盘与金属安装面接触造成短路。模块整体外形长度控制在45mm以内,宽度约22mm,最高的电解电容顶端距离基板表面的高度不超过15mm,整体安装占用空间极小,适合在空间紧凑的小型电子设备内部集成,不会对周边其他器件的布局造成过多干涉。

  实际选型使用时需要注意,当模块长时间工作在3A满负载输出状态下,核心芯片和功率电感会产生一定热量,若安装环境通风条件较差,建议在芯片表面额外粘贴小型散热片降低工作结温,保障长期工作的稳定性。模块的输入输出接线建议采用线径不小于0.5平方毫米的多股铜芯导线,避免大电流输出时线路压降过大影响输出电压精度,接线时需要严格区分正负极,反接可能会直接造成模块上的器件击穿损坏。布线布局上,功率回路的走线都做了加宽处理,降低大电流通过时的线路损耗和发热,信号调整回路与功率回路做了简单的分区布置,减少功率开关过程产生的电磁干扰对电压采样回路的影响,保障输出电压的稳定性。

  这类降压模块相比传统的线性稳压器件,转换效率普遍能达到85%以上,在输入输出压差较大的场景下发热远低于线性稳压方案,不需要搭配体积庞大的散热片就能实现较大电流的输出,非常适合电池供电的便携设备、车载改装电子装置、小型自动化控制板的电源改造场景,在做三维结构设计时,可以直接把该模块的三维模型导入设备整体装配体中,提前预留好安装空间、接线空间以及散热间隙,避免后期结构打样后出现器件干涉、安装孔位不匹配、接线空间不足等问题,大幅缩短结构设计阶段的器件适配验证周期,也能提前模拟模块在设备内部的布置位置,优化整体设备内部的走线布局,减少生产装配阶段的调整工作量。
