3毫米PMMA光纤旋转式光耦合器结构

　　在需要持续旋转同时保持光信号稳定传输的工业场景中，这类适配3毫米PMMA光纤的光耦合结构是解决旋转部件信号传输中断问题的核心部件。很多旋转工况下，比如管道检测设备的旋转探测端、旋转工作台的信号采集模块、转轴上的传感信号回传路径里，常规的固定光纤连接会因为部件持续转动出现光纤扭绞、磨损甚至断裂的问题，无法实现连续的信号传输，而这类光耦合结构就是专门针对这类旋转传输需求设计的，替代传统的电滑环实现光信号的无接触连续传输，避免电滑环存在的电磁干扰、接触磨损、信号衰减快的问题。

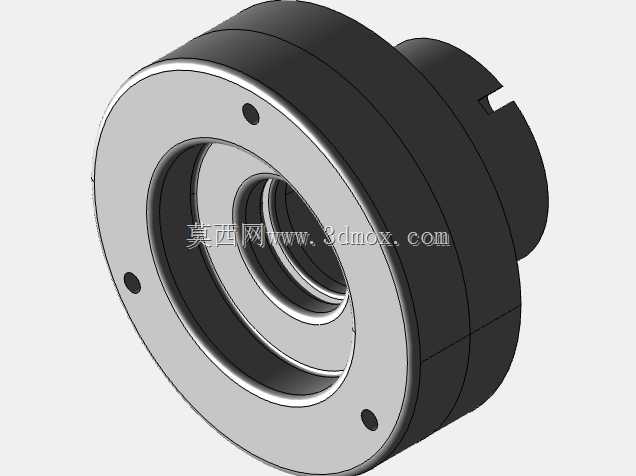

　　从结构设计来看，该耦合器采用分体嵌套式结构，分为上下两个安装部分，下部结构设计为适配管道或转轴的安装形式，内孔直径控制在27mm，能够直接套接在对应外径的管道或者旋转轴上，不需要额外设计复杂的转接支架，安装时可以直接通过下部的环形结构完成固定，三个均匀分布的安装孔可以配合紧固件实现与旋转端的刚性连接，保证旋转过程中耦合器下部与旋转部件同步转动，不会出现相对滑移。上部结构则设计为适配15mm直径的固定安装位，用于和设备的静止端连接，固定端的光纤接入后，能够与旋转端的光纤保持同轴对位，在上下部分相对旋转的过程中，光信号的传输路径始终保持对准，不会因为旋转出现信号断连。

　　设计时专门针对6条滑动环的传输需求做了光路匹配，内部的光通路对应6路独立的PMMA光纤传输通道，每一路通道都做了同轴度校准，保证旋转过程中每一路光信号的耦合损耗都控制在可用范围内，不会出现某一路信号因为对位偏差出现衰减过大的问题。外部的壳体采用阶梯式环形结构，黑色的外壳部分做了遮光处理，避免外部环境光进入光路对传输信号造成干扰，金属色的环形配合面则做了精密的公差控制，上下两部分的配合间隙控制在极小范围内，既保证相对旋转时没有卡滞，也能阻挡粉尘、水汽进入内部光路，提升工况适应性。

　　在实际应用中，这类光耦合器常被用在旋转式传感检测设备上，比如安装在旋转管道上的光纤传感器，需要持续将检测到的光信号回传到静止端的处理模块，就可以通过该耦合器实现信号的连续传输，不需要在旋转到特定角度才能传输数据，能够实现360度无限旋转下的不间断信号传输。相比电滑环的传输方式，光耦合的形式不存在接触磨损，使用寿命更长，也不会因为接触件氧化出现信号波动，同时完全避免了电磁干扰的影响，在强电磁环境的工业场景中也能稳定传输信号。

　　安装边界上需要注意，下部套接的转轴或管道外径需要与27mm内孔做公差匹配，建议采用间隙配合公差，方便安装拆卸，同时保证套接后同轴度偏差不超过0.1mm，避免旋转过程中出现偏心导致光路对位偏差。上部固定端的15mm安装位需要保证与下部旋转端的同轴度，安装时需要校准两个部分的轴心重合，才能保证光信号的耦合效率。外部的突出卡位结构是用于安装时的防转定位，固定端安装时需要将卡位对准设备上的对应卡槽，避免固定端随着旋转端发生跟转，导致光纤扭绞损坏。

　　结构设计上没有采用复杂的异形结构，整体以回转体结构为主，加工时可以采用车削工艺完成主体结构的加工，降低加工难度和成本，外壳的遮光部分可以采用硬质阳极氧化处理，既提升表面耐磨性能，也能实现更好的遮光效果。内部的光路通道做了倒角处理，方便光纤的穿入安装，避免光纤端面被通道边缘刮花影响信号传输质量。三个均匀分布的安装孔采用沉孔设计，紧固件安装后不会突出壳体表面，避免旋转过程中与周边部件发生干涉。
