适配PK170型晶体谐振器的弹性夹持支架结构

　　在消费电子、工业控制板卡、通讯射频模块的板级装联环节，晶体谐振器作为提供基准时钟频率的核心被动元件，其固定可靠性直接决定整板时钟信号的稳定性，传统直插式晶体谐振器多采用引脚直接焊装的方式固定，在存在持续振动、冲击载荷的使用场景下，引脚与晶振本体的封接位置极易出现疲劳断裂，导致时钟信号丢失、设备宕机，这类弹性夹持支架正是为解决该类装联痛点开发的配套固定构件。

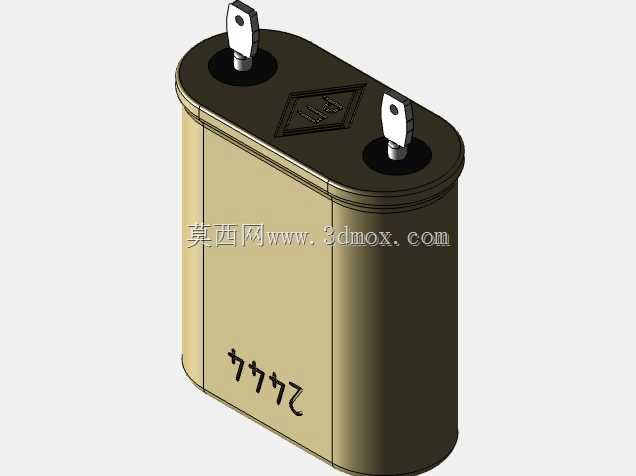

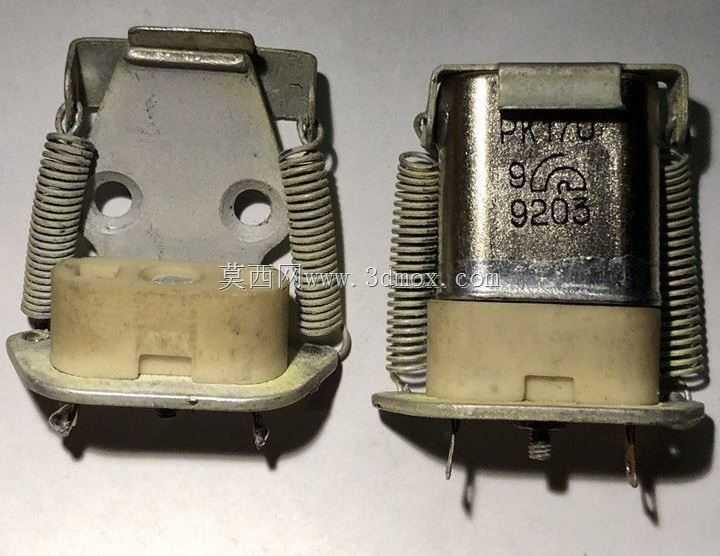

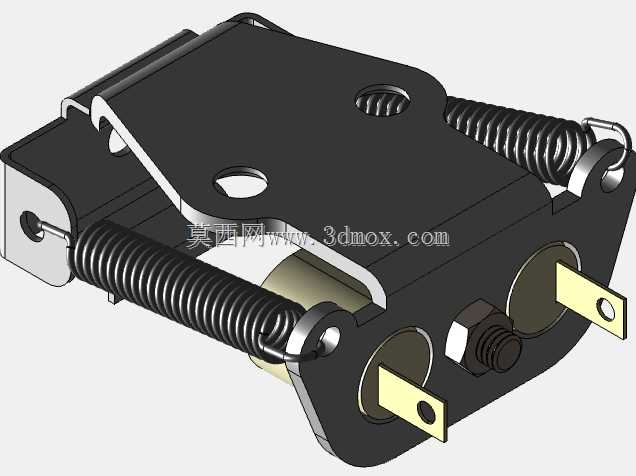

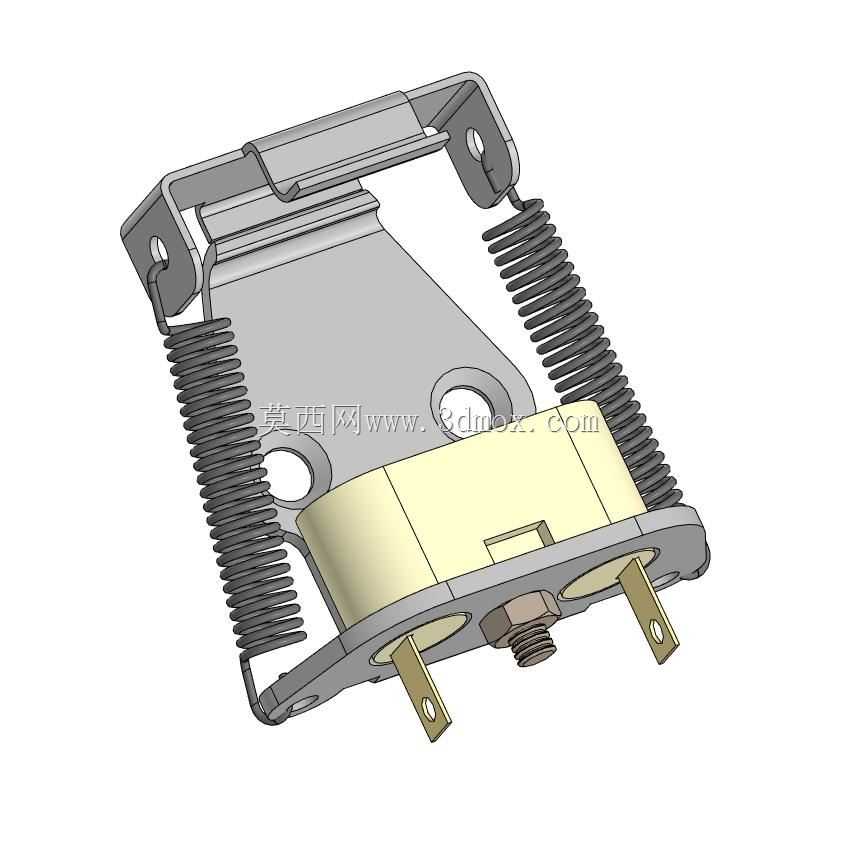

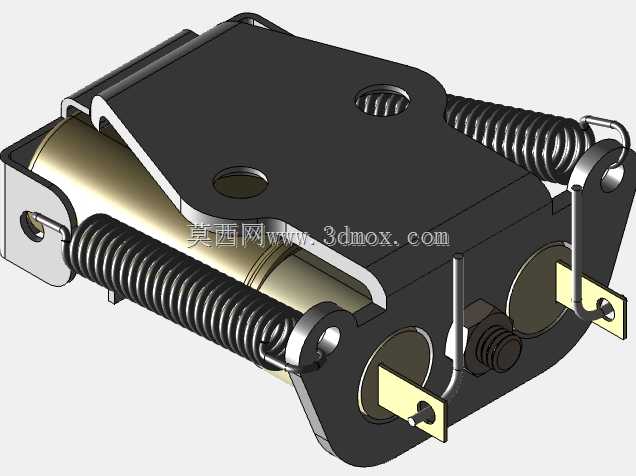

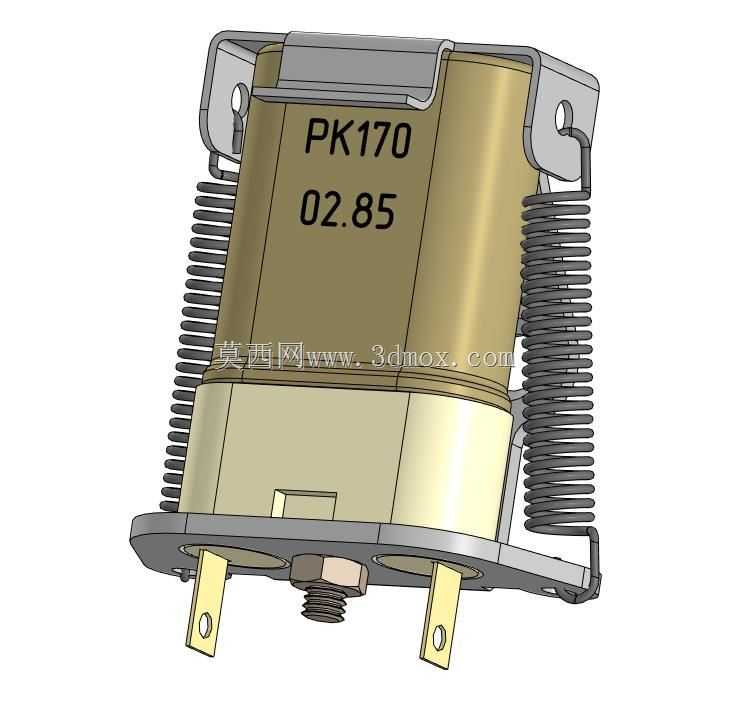

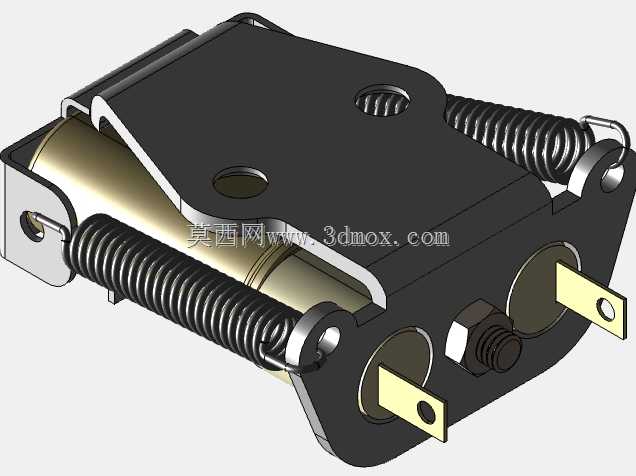

　　从结构功能逻辑来看，该支架采用双侧扭簧提供持续夹持力，支架主体采用冲压成型的金属钣金作为承载基体，基体上预留的两个圆形安装孔可通过螺丝将整个支架组件固定在PCB板或设备内部的安装凸台上，安装孔的位置度公差控制在±0.05mm范围内，可适配主流SMT回流焊后补装、波峰焊前预装的多类装联工序。两侧的扭簧穿装在支架基体的翻边转轴位，扭簧的一端抵靠在固定基体上，另一端抵靠在活动压片上，活动压片可绕转轴实现小角度开合，装配时只需掀开活动压片将PK170规格的圆柱型晶体谐振器放入基体的弧形定位槽内，松开压片后扭簧的预紧力会通过压片将晶振本体牢牢压在定位槽内，避免晶振在振动工况下出现窜动。

　　支架尾部伸出的两个焊片引脚与PCB板上的对应焊盘位置匹配，焊片表面做镀锡处理，可直接浸入焊锡完成与PCB的电气及机械连接，无需额外设置导线连接晶振引脚，压片与基体接触的位置做了绝缘隔层处理，避免晶振金属外壳与支架导通后出现信号屏蔽异常的问题。从安装边界尺寸来看，该支架整体长度控制在28mm范围内，宽度15mm，装配完成后的整体高度不超过12mm，不会占用板卡上方过多的堆叠空间，可适配板卡上元件间距2mm以上的布局要求，弧形定位槽的曲率半径与PK170型晶体谐振器的外壳半径完全匹配，夹持后晶振本体的径向窜动量不超过0.1mm，轴向位置通过基体两端的翻边进行限位，避免晶振在支架内出现轴向滑动。

　　在设计思路上，该结构没有采用常见的塑胶卡扣固定方案，而是选择全金属弹性夹持结构，一方面是考虑到工业场景下的宽温使用要求，金属构件在-40℃到125℃的温度区间内不会出现塑胶材料常见的老化脆断、弹性失效问题，另一方面金属支架本身可以起到一定的电磁屏蔽作用，降低外界电磁干扰对晶振输出频率的影响。扭簧的线径经过反复校核，最终选定的线径可以提供8N到12N的夹持力，既不会因为夹持力过大压伤晶振的金属外壳、破坏内部晶振片的封装结构，也不会因为夹持力过小导致振动工况下晶振松脱。活动压片与晶振接触的位置做了圆弧翻边处理，避免锐边接触晶振外壳造成外壳划伤、镀层脱落的问题。

　　从实际应用场景来看，这类支架除了用在常规工业控制板卡上，还广泛适配车载电子模块、轨道交通信号板卡、户外通讯基站设备这类对振动可靠性要求较高的领域，在车载场景下，车辆行驶过程中持续的发动机振动、路面颠簸带来的冲击载荷，会让无支架固定的直插晶振引脚疲劳寿命大幅缩短，采用该弹性支架固定后，晶振本体的振动载荷会通过扭簧的弹性形变吸收一部分，传递到引脚位置的振动加速度可降低60%以上，大幅提升引脚的疲劳寿命。在手工装联、小批量试制的场景下，这种弹性夹持结构不需要复杂的卡扣对位，操作人员可以快速完成晶振的装拆，方便后期对晶振进行更换调试，不需要像焊接固定方式那样拆焊引脚，降低了返修过程中损坏PCB焊盘的风险。

　　结构细节上，支架基体的冲压边缘都做了倒钝处理，没有尖锐的毛刺飞边，避免装配过程中划伤操作人员的手指，也避免毛刺脱落掉在PCB板上造成线路短路。两个焊片引脚的伸出长度控制在3.2mm，刚好适配标准厚度1.6mm的PCB板过波峰焊的吃锡深度，焊片上预留的定位缺口可以在插装时卡在PCB的丝印定位线上，方便操作人员快速判断插装是否到位，不需要额外的治具进行定位。扭簧的两端都做了闭口处理，避免弹簧端头脱出转轴位，扭簧表面做了镀彩锌处理，具备基础的防锈能力，可满足常规非腐蚀性环境下的长期使用要求。
