三叶片轴流散热风叶结构设计

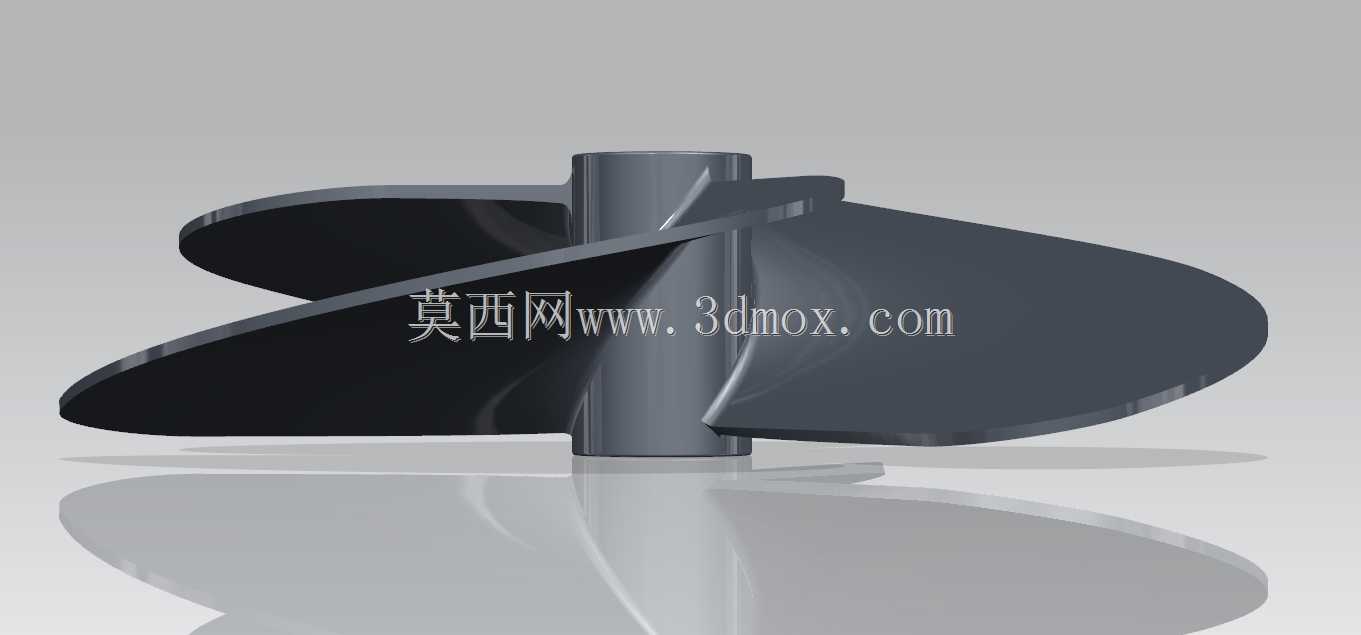

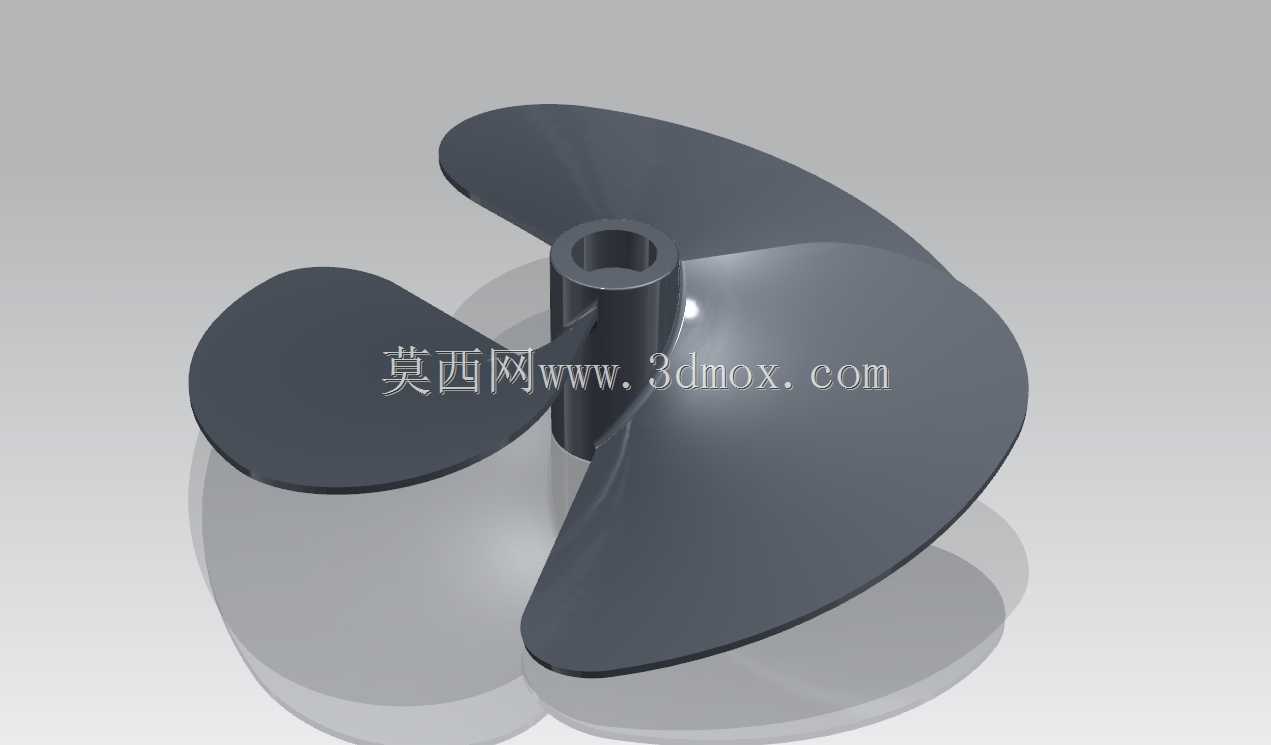

　　这类三叶结构的风叶，常配套在小功率电源变压器、小型工控机柜、桌面级散热模组、小型通风设备的动力输出端，核心作用是驱动周边空气形成定向轴向流，带走设备运行过程中绕组、功率元件堆积的热量，避免核心部件因温升超出阈值出现绝缘老化、性能衰减甚至热击穿故障。在实际选型匹配时，首先要确认安装轴的配合尺寸，这款风叶中心采用带定位台阶的通孔设计，安装时直接套入电机输出轴，靠轴端顶丝或者轴肩完成轴向与周向固定，不需要额外设计复杂的连接法兰，适配常见的微型输出轴径，安装边界要注意风叶旋转时的外圆扫掠空间，叶片外缘到周边壳体或者遮挡件的径向间隙要控制在合理范围，既不能间隙过小导致运行时剐蹭壳体，也不能间隙过大造成叶顶漏风损失，降低送风效率。

　　从功能特性来看，三叶的布局平衡了动平衡性能与送风效率，相比两叶结构，三叶在相同转速下的气流脉动更小，运行时的振动与气动噪音更低，不会给配套设备带来额外的振动干扰；相比四叶及以上的多叶结构，三叶的转动惯量更小，电机启动时的负载扭矩更低，适配小功率驱动电机时不会出现启动堵转的问题，叶片型线采用大曲率的光滑弧面设计，从叶根到叶梢的弦长、安装角做了渐变过渡，叶根位置厚度更大，保证和轮毂连接的结构强度，避免高速旋转时叶根位置出现应力集中断裂，叶梢位置厚度减薄，降低旋转时的空气阻力，同时减少叶梢涡流的产生，提升气流的轴向推送效率。

　　设计过程中首先要确定轮毂的结构尺寸，轮毂的内径要和配套电机的输出轴做公差配合，一般选用间隙配合方便装配，同时保证同轴度误差控制在较小范围，避免旋转时出现偏心抖动；轮毂的高度要覆盖电机轴的配合段长度，保证连接的稳定性，不会在运行过程中出现轴向窜动。叶片的曲面建模要兼顾气动性能与工艺可行性，这款风叶适合采用一体注塑成型工艺，建模时要预留合理的脱模斜度，叶片表面不能出现倒扣结构，避免模具加工时出现复杂的抽芯结构，提升量产时的良品率。动平衡校正是这类旋转部件设计的关键环节，建模完成后要对整体结构做质量属性分析，确认三个叶片的质量分布均匀，质心落在旋转轴线上，实际生产时还需要对成品做动平衡测试，在指定位置做去重处理，保证额定转速下的振动值符合行业标准。

　　在实际应用场景中，这类风叶不仅可以用在电源变压器的散热系统中，也可以配套在小型电焊机、工控电源、小型轴流风机、桌面通风装置上，不同应用场景下可以根据需要调整叶片的安装角与曲面曲率，如果需要更大的风压，可以适当加大叶根位置的安装角，提升叶片对空气的做功能力；如果需要更低的运行噪音，可以适当减小叶梢位置的弦长，降低叶梢的线速度，减少气动噪音的产生。安装时还要注意风叶的进风侧与出风侧不能有大面积的遮挡，进风侧要预留足够的进气空间，避免出现进气不足导致的送风效率下降，出风侧的导流结构要顺着气流方向设计，减少气流的转向阻力，让冷却气流可以直接吹到需要散热的核心部件表面，最大化散热效果。日常运维中，这类风叶不需要额外的润滑维护，只需要定期清理叶片表面堆积的灰尘，避免灰尘堆积导致叶片质量分布不均，引启动平衡失效、振动加大的问题，如果发现叶片出现裂纹或者缺损，要及时更换，避免高速旋转时叶片断裂飞出造成安全事故。
