SpektrumA6380航模数字舵机结构设计

　　在航模飞控系统、小型仿生机器人关节、精密云台姿态调节这类对执行器响应速度、输出扭矩、体积重量有严苛要求的场景里，数字舵机始终是核心执行部件，这款Spektrum A6380数字舵机的三维结构，完全围绕航模飞行控制的实际工况做了针对性设计，从安装边界到内部传动布局都贴合实际装机需求。

　　先从实际应用场景说起，这款舵机主要适配固定翼航模的副翼、升降舵、方向舵控制，也可用于小型无人车的转向机构、桌面级机械臂的关节驱动，这类场景的共性是安装空间局促，执行动作频繁，且需要在供电电压波动的情况下保持稳定的扭矩输出与响应速度，很多航模装机时会因为舵机尺寸偏差导致安装位干涉，或是舵机重量超标影响整机重心配平，这款舵机的结构设计从一开始就把这些装机痛点纳入了考量范围。

　　外形尺寸与安装边界是结构设计时最先锁定的参数，三维模型里可以看到，舵机本体的长宽高尺寸控制在38.6mm×18.8mm×37mm，换算成英制是1.52×0.74×1.47英寸，这个尺寸刚好适配主流标准航模舵机安装位，两侧伸出的安装耳预留了标准安装孔位，孔距符合航模通用安装规范，不需要额外做安装转接件就能直接固定在航模的舵机槽内。顶部的输出舵盘采用金属齿输出轴，23齿的啮合规格是行业通用标准，可兼容市面上绝大多数标准舵机摇臂，用户更换不同长度的摇臂时不需要额外定制连接件，大幅降低了装机适配成本。出线端采用侧出三线设计，线序符合通用舵机信号定义，走线时可以顺着机身结构排布，不会因为线材顶到机身蒙皮造成安装干涉。

　　功能特性上，这款数字舵机区别于传统模拟舵机的核心是内置了数字信号处理芯片，控制信号频率可达333Hz，相比模拟舵机50Hz的控制频率，舵机的定位精度更高，死区范围更小，在小幅度舵量调整时不会出现抖动、迟滞的问题。扭矩输出参数做了宽电压适配设计，在6V供电时可以输出102oz-in也就是7.3kg-cm的扭矩，在8.4V高压供电时扭矩可以提升到160oz-in也就是11.5kg-cm，能够满足大翼展固定翼航模在大机动动作时的舵面驱动力需求，不会因为高速飞行时的气流风压导致舵面偏转不到位。响应速度同样随供电电压变化，6V供电时60度偏转行程的动作时间是0.17秒，8.4V供电时可以缩短到0.13秒，快速的响应速度能够让飞手的操控指令快速传递到舵面，提升飞行操控的跟手性，在做特技动作时不会出现舵面响应滞后的问题。

　　传动结构设计上，这款舵机采用金属齿轮组传动，相比塑料齿轮舵机，金属齿轮的抗冲击能力更强，在航模降落触地、舵面碰到障碍物时，不容易出现扫齿故障，轴承采用双轴承支撑输出轴，径向间隙更小，长时间使用后不会出现输出轴晃动的问题，能够长期保持舵面定位精度。整体重量控制在42.5g也就是1.5盎司，在同扭矩级别的金属齿舵机里属于轻量化水平，不会给航模增加过多的配重负担，有利于优化整机的重心位置。外壳采用高强度工程塑料注塑成型，表面做了磨砂处理，既可以减轻整体重量，又能保证足够的结构强度，安装耳位置做了加厚处理，在螺丝锁紧时不容易出现开裂问题。

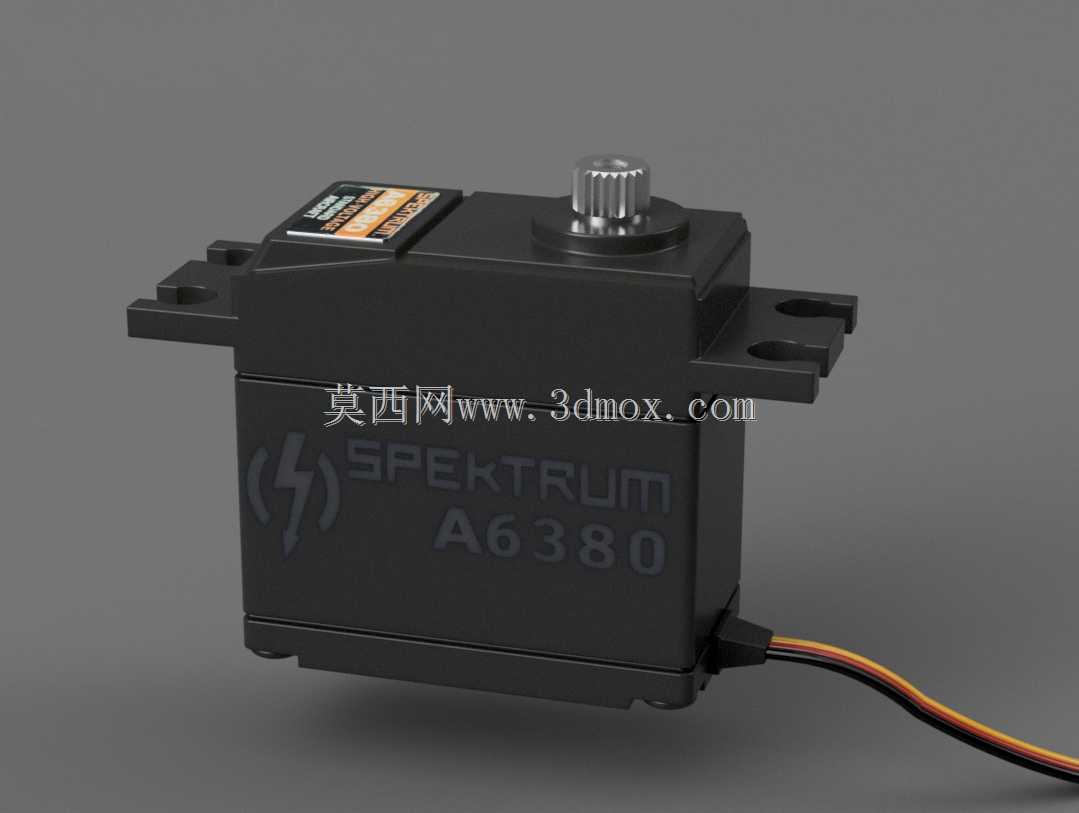

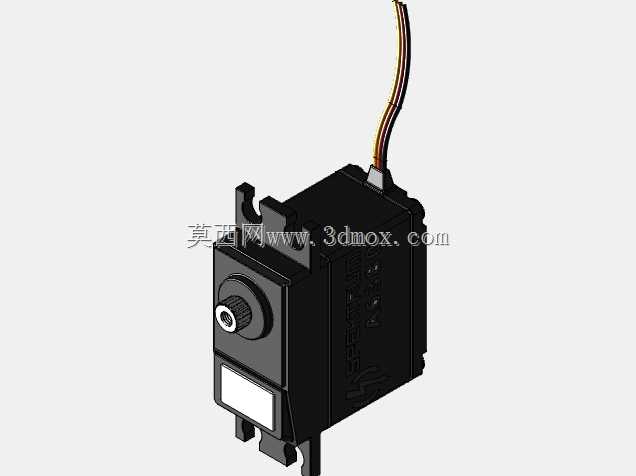

　　从三维建模的角度来看，这个模型完整还原了舵机的所有外部结构特征，包括外壳的分型线、顶部标签位的凹槽、输出轴的齿形细节、出线口的护线结构，以及安装耳的孔位倒角，在做航模整体装配设计时，可以直接将这个模型导入装配体，验证舵机与机身结构、舵机摇臂与连杆的干涉情况，提前排查装机时可能出现的尺寸匹配问题，不需要再手动测绘舵机尺寸，能够大幅缩短航模结构设计的周期。对于做小型机器人关节设计的工程师来说，也可以参考这个舵机的安装尺寸、输出轴规格，设计对应的关节连接结构，保证执行器与结构件的适配性。

　　在实际选型时，工程师可以通过这个三维模型直观判断舵机的安装空间是否满足设计要求，比如舵机本体的厚度是否会超出机身蒙皮的内部空间，出线方向是否会和机身内部的电调、接收机等部件产生干涉，输出轴的高度是否匹配舵面摇臂的安装平面，这些细节如果在设计阶段没有验证到位，装机时往往需要反复打磨修改结构，既浪费时间又影响结构强度，而精准的三维模型可以在设计阶段就把这些问题规避掉。另外，模型还原的舵机重心位置，也可以帮助结构设计师在做整机重心配平时更精准地计算配重，不需要等实际零件装机后再反复调整配重块位置。
