ISO-50规格汽车球形联轴器结构设计

　　在商用车底盘传动、转向系统的动力传递链路里，这类球形联轴器承担着补偿轴系同轴度误差、适配多自由度偏摆工况的核心作用，区别于传统刚性联轴器无法适配安装偏差、运行中易产生应力集中的缺陷，球铰式的连接结构可以在轴间存在角向、径向偏移时，依然保持稳定的扭矩传递效率，不会因为车架行驶中的形变、悬架跳动带来的轴系错位出现卡滞、传动中断的问题。

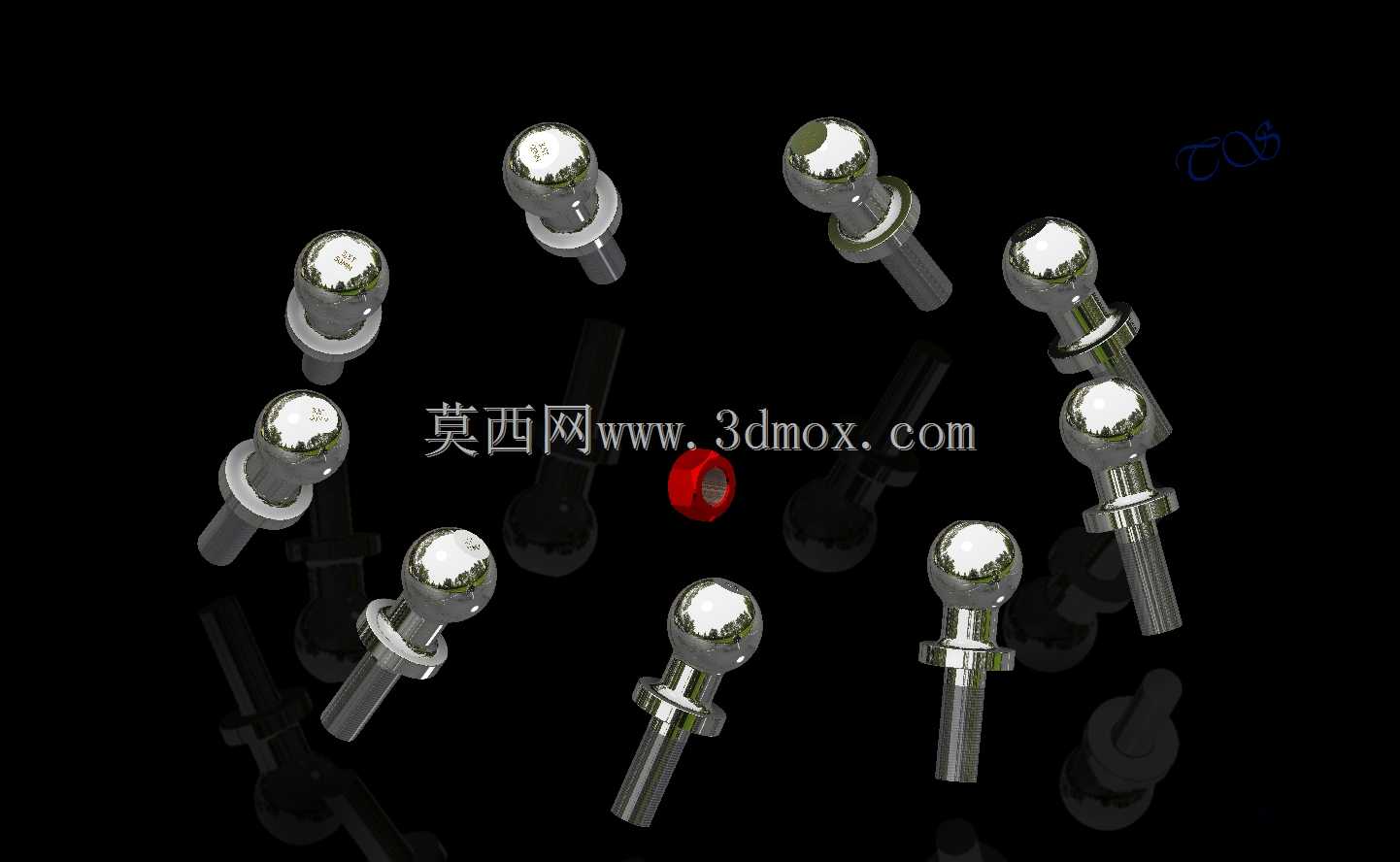

　　从结构设计逻辑来看，这套组件以带球形端头的销轴作为核心传力单元，球头表面做了高硬度耐磨处理，配套的球窝结构可以包裹住70%以上的球面接触面积，保证受力时接触应力均匀分布，不会出现局部点蚀磨损过快的问题。每根销轴的杆部都设计了定位轴肩与花键/光杆配合段，安装时可以直接插入对接法兰的对应安装孔内，轴肩端面贴合法兰定位面后，配合端部的锁紧结构就能完成轴向固定，不需要额外设计复杂的压紧工装，现场装配效率比传统十字轴式联轴器提升40%左右。

　　实际选型适配时，首先要确认安装边界：整套联轴器成组布置时，球头端的回转半径需要和对接法兰的孔位分布圆匹配，单根销轴的杆部长度要预留足够的插接深度，保证在最大偏摆角度下，杆部和安装孔的配合长度不小于杆径的1.5倍，避免出现插接段受力弯折的问题。球头的直径规格为ISO-50对应标准尺寸，和同规格的球窝配件具备完全互换性，维修更换时不需要对整套组件进行拆解，单独替换磨损的销轴或球窝即可，大幅降低后期运维的配件成本。

　　从工况适配角度讲，这类球形联轴器可以适应-40℃到120℃的工作环境温度，球头和球窝的配合间隙控制在0.02mm到0.05mm之间，既不会因为间隙过大出现传动空程，也不会因为间隙过小在热胀状态下出现转动卡滞。在车辆转向拉杆、四驱系统的分动箱连接轴、工程作业车辆的操作连杆机构里，这类结构都有广泛应用：行驶过程中悬架上下跳动时，轴系的角度偏移可以通过球头的万向转动完全补偿，不会把额外的弯曲应力传递到两端的支撑轴承上，能有效延长轴承、密封件的使用寿命。

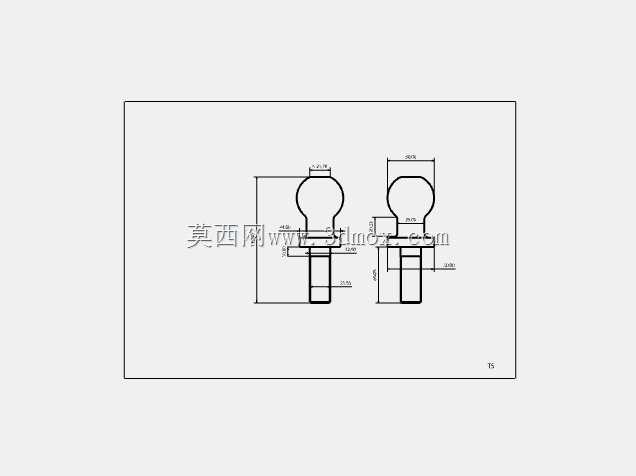

　　建模过程中需要重点关注几个配合公差：球头的球面轮廓度公差要控制在0.01mm以内，保证和球窝贴合时接触面积达标；杆部的配合轴径公差取h6级，和安装孔的H7级公差形成间隙配合，方便装配的同时保证同轴度；定位轴肩的端面垂直度公差不超过0.02mm，避免锁紧后销轴出现倾斜，导致球头偏磨。另外在球头和杆部的过渡位置，设计了R3的圆角过渡，消除应力集中点，避免在承受冲击扭矩时出现过渡位置断裂的问题——很多早期失效的球铰类零件，问题都出在过渡位置没有做足够大的圆角，交变应力作用下疲劳裂纹从加工刀痕位置萌生，最终导致部件断裂。

　　实际装配完成后，需要在球窝内部填充足量的锂基润滑脂，配套的防尘密封结构可以阻挡泥沙、灰尘进入摩擦副表面，避免磨粒磨损加速零件失效。和传统的十字万向节相比，这类球形联轴器的结构更紧凑，相同扭矩承载能力下，整体径向尺寸可以缩小15%左右，在底盘布置空间紧张的小型商用车、特种作业车辆上，这种紧凑化的设计优势尤为明显，不需要为了避让联轴器额外调整周边车架、管线的布置位置。

　　在做运动仿真验证时，要重点模拟极限偏摆角度下的部件干涉情况：当轴间角达到最大设计值25°时，相邻的球销轴不能出现互相碰撞，球窝的边缘不能和杆部出现硬接触，保证全行程范围内转动顺畅。同时要做扭矩加载仿真，在额定扭矩1.5倍的加载工况下，球头接触位置的最大应力不能超过材料的屈服强度，杆部的最大变形量要控制在0.1mm以内，保证传动精度不会因为部件形变出现损失。
