纽扣冲压成型上下合模结构设计

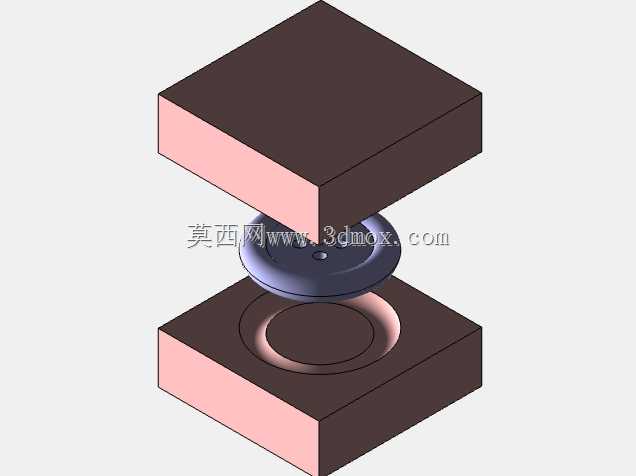

　　在服饰五金配件的批量生产环节，这类纽扣压制成型模具是小零件冷压工序里的核心工装，日常适配普通开式可倾压力机的安装槽位，不需要额外定制非标模架就能直接上机使用，能覆盖多数常规尺寸树脂、金属纽扣的胚件压型作业。整套模具采用上下对开的模架布局，上模为平直的刚性压块，下模开设与纽扣外轮廓完全匹配的成型凹腔，中间的成型工位刚好对应纽扣的曲面外形，合模时上下模的贴合面做了0.02mm的研配公差，避免压型过程中出现飞边、厚薄不均的问题。从实际生产的适配性来看，下模凹腔的深度按照常规纽扣的标准厚度设置，边缘做了R0.3的过渡圆角，既可以保证压型时材料能顺利流满型腔，也能避免脱模时刮伤纽扣的外表面，减少后续抛光工序的工作量。

　　上模的安装面做了标准的模柄适配槽，能直接卡在普通压力机的滑块固定位，不需要额外加工转接板，换模时间能控制在十五分钟以内，适配中小批量服饰配件厂的快速换产需求。设计这套模具的时候，首先考虑的是小零件压型的脱模顺畅度，下模型腔的侧壁做了1:50的微小拔模斜度，压型完成后上模抬起，胚件会留在下模型腔内，配套的顶杆可以从型腔底部的预留孔位把成型好的纽扣顶出，不会出现粘模、卡料的情况，连续作业的节拍能稳定在每分钟30次左右。模架的上下模板采用45号钢调质处理，成型型腔部分嵌入Cr12MoV的镶件，镶件的硬度处理到HRC58-62，能承受连续冷压的冲击载荷，正常生产维护下的使用寿命可以达到30万模次以上，不需要频繁更换型腔件。

　　从安装边界来看，整套模具的闭合高度适配160吨以下开式压力机的闭合行程范围，上下模板的周向尺寸预留了足够的压板固定位置，不需要对现有压力机的工作台做任何改造就能直接装夹，模架的导柱导套采用标准滑动导向结构，合模时的定位精度能控制在0.01mm以内，保证纽扣的成型曲面不会出现错位、偏心的问题。实际生产场景里，这类模具除了能压制常规的平面纽扣，更换不同的型腔镶件就能适配不同花纹、不同尺寸的纽扣压型，不需要更换整套模架，能大幅降低中小五金厂的工装采购成本。

　　压型过程中，上模下行接触胚料的时候，压力会均匀传递到整个纽扣成型面，不会出现局部压力过大导致的胚件开裂问题，下模凹腔的底部做了微小的排气槽，压型时型腔内的空气能顺着排气槽排出，避免成型后的纽扣表面出现气泡、缺料的缺陷。日常维护的时候，只需要定期给导柱导套添加润滑脂，检查型腔镶件的表面磨损情况，出现轻微划痕的时候用油石抛光就能继续使用，不需要复杂的维护工序，适合车间一线操作人员直接上手维护。这套模具的结构没有复杂的抽芯、侧抽结构，整体结构简单可靠，对操作人员的技术要求不高，新员工经过简单培训就能独立操作设备生产，能有效降低生产环节的人力成本。在小五金配件的生产场景里，这类结构简单、换型方便的压模，一直是中小批量服饰配件生产的首选工装，相比复杂的多工位级进模，它的制造成本更低，维护更简单，完全能满足常规纽扣产品的批量生产精度要求，成型后的纽扣尺寸一致性好，曲面轮廓度能控制在0.05mm以内，不需要后续额外的整形工序就能直接进入表面处理环节。
