摩托车发动机壳体对合式成型模具结构

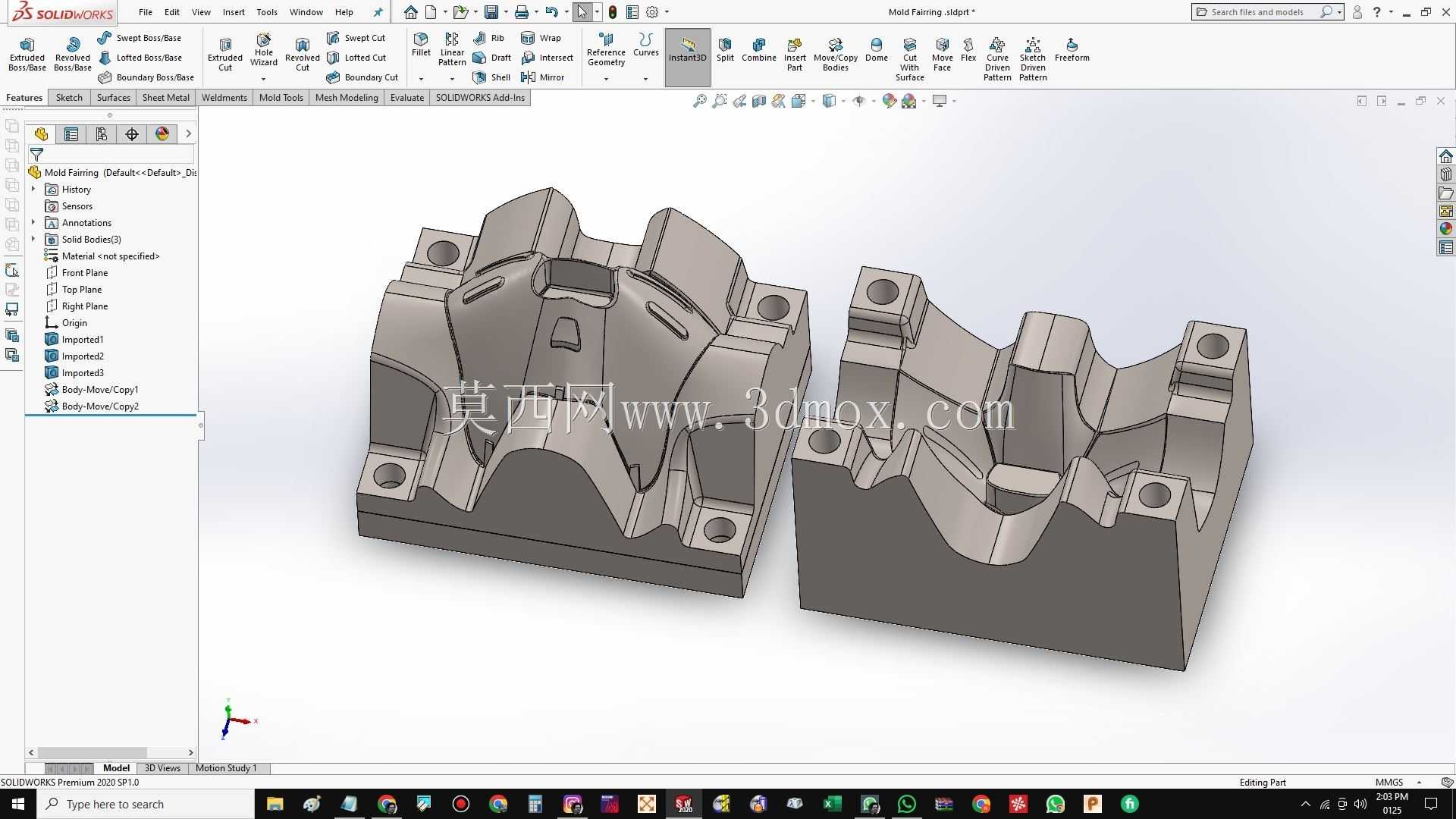

　　这套对合式成型结构件，主要应用在中小排量摩托车发动机侧盖、异形壳体类零件的小批量试制与修配环节，区别于常规量产用的钢质注塑或冲压模具，这套结构是通过反向工程扫描实物壳体后重构得到的成型工装，适配没有原始设计图纸的配件复刻场景，在售后配件维修、定制改装件打样的场景里使用频率很高。从结构本身来看，整套构件分为上下两个对合半模，合模面沿着壳体最大分型面做了随形处理，没有额外设计复杂的抽芯滑块结构，四个角位预留的沉头安装孔，是用来穿装锁紧螺栓的，安装孔的中心距按照通用工装台的T型槽间距做了适配，直接装夹在常规台钳或者工装工作台上就能完成定位，不需要额外做定制转接板。

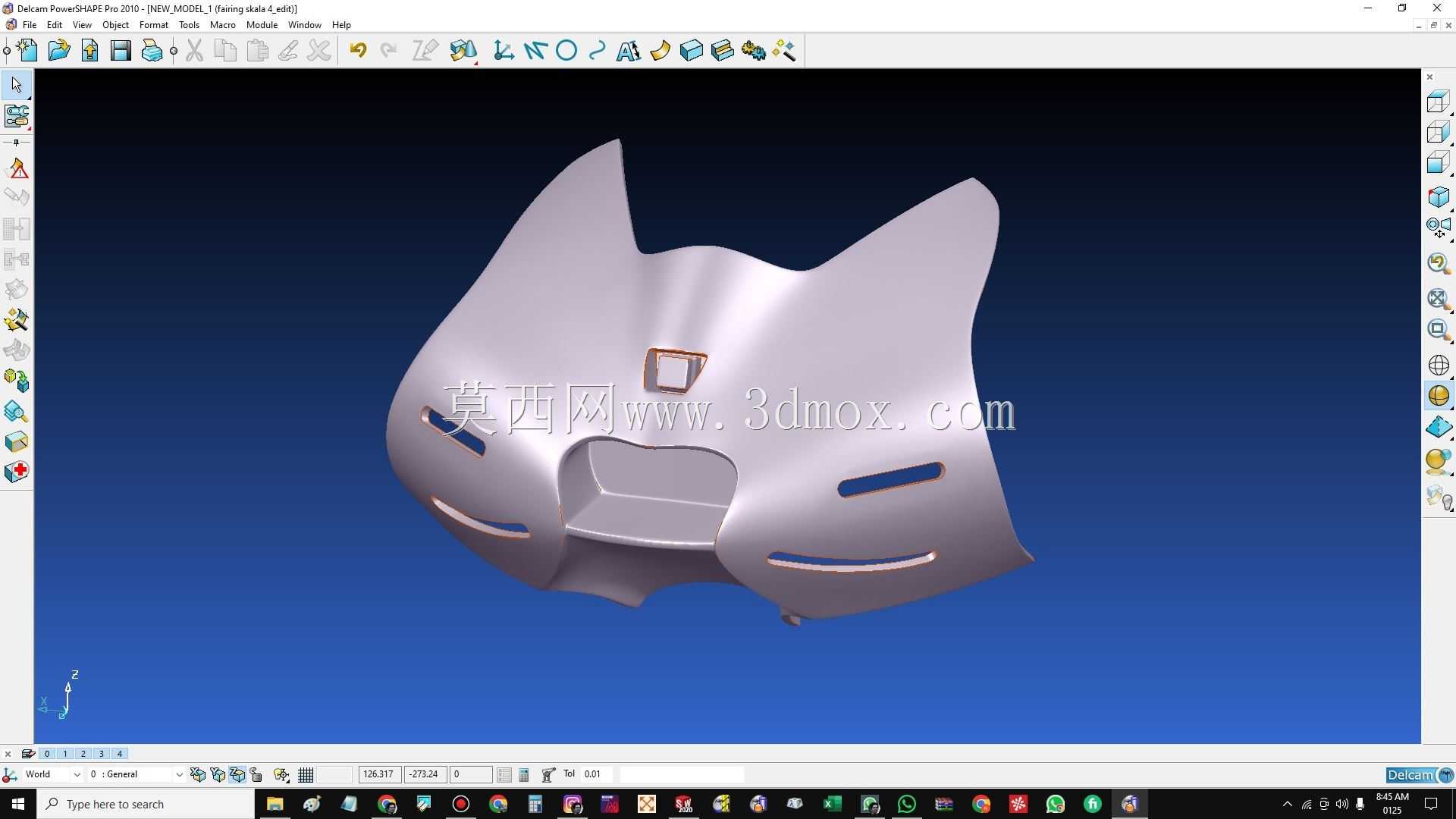

　　每个半模的型腔面完全贴合目标壳体的外轮廓，曲面过渡位置做了0.2mm的脱模斜度修整，避免压制成型后零件粘模，型腔边缘的止口位做了0.1mm的错位避让，保证上下模合模的时候不会因为加工误差出现硬磕碰，合模后的总高度控制在120mm以内，常规小型液压压床的开模行程就能满足使用要求，不需要动用大吨位的冲压设备。设计这套结构的时候，首先是通过三维扫描获取了原车壳体的点云数据，把点云做降噪处理后重构出曲面模型，再沿着分型面拆分出上下两个模体，在非成型面的位置做了减重挖槽处理，把整体重量控制在单人可以徒手搬运的范围内，方便车间现场快速换模。模体上预留的四个安装孔，孔位公差控制在±0.05mm，和标准M8螺栓的配合间隙刚好满足快速装拆的需求，不需要额外配做定位销，靠螺栓的锁紧力就能保证合模后的型腔错位量控制在0.1mm以内，压制出来的壳体零件分型面飞边厚度不超过0.15mm，后续只需要简单的毛边修整就能直接使用。在实际使用场景里，这套结构主要用来做树脂基复合材料的壳体小批量压制成型，也可以作为砂型铸造的母模使用，型腔表面的粗糙度经过抛光处理后达到Ra1.6，压制出来的零件表面不需要额外做打磨处理就能直接做喷漆或者阳极氧化工序。

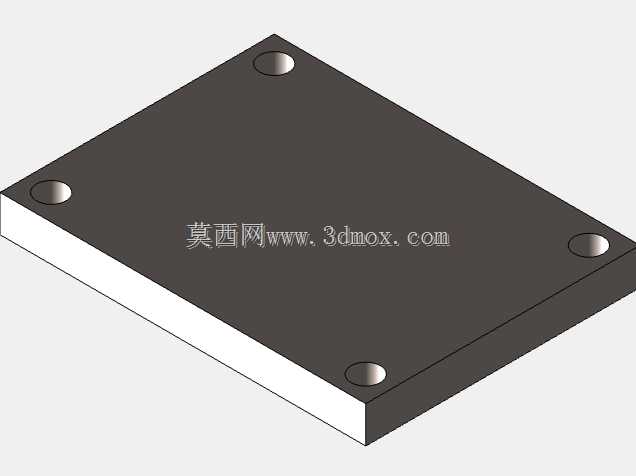

　　模体的侧壁做了15mm的厚度加强，在10吨以内的压制压力下不会出现变形，反复合模压制500次以内型腔尺寸的磨损量不会超过0.08mm，完全满足小批量试制的寿命要求。和常规的整体式模具不同，这套对合结构的分型面选在了壳体轮廓的最大截面处，开模的时候零件不会出现倒扣卡滞的情况，哪怕是没有操作经验的学徒工，也能顺利完成脱模操作，不会因为操作不当把成型后的零件撬坏。在安装边界上，整套结构的底座平面做了0.02mm的平面度处理，放在工装台面上不会出现晃动，不需要额外做找平处理，四个安装孔的位置距离模体边缘的距离都是20mm，装夹的时候压板不会压到型腔区域，避免装夹力过大导致模体变形。

　　设计过程中特意把上下模的导向结构整合到了模体本身的止口上，没有额外加装导柱导套，一方面减少了加工成本，另一方面也避免了导柱进灰卡滞的问题，在车间多尘的环境下使用也不需要频繁清理导向件，日常维护只需要在合模面擦一层薄薄的脱模剂就能正常使用。针对摩托车配件改装的场景，这套结构的型腔可以根据改装需求做局部修整，比如在对应壳体安装传感器的位置预留凸台，不需要重新做整套模具，只需要在原有模体上堆焊修整就能完成改型，改型周期比重新开模缩短70%以上，非常适合改装件快速迭代的需求。在尺寸链校核的时候，特意把型腔的收缩率按照树脂材料0.3%的成型收缩率做了放大处理，压制出来的零件冷却后尺寸刚好和原车壳体的安装尺寸匹配，装到发动机上的时候，安装孔位的错位量不超过0.1mm，不需要额外扩孔就能直接装配，和原车配件的互换性达到100%。
