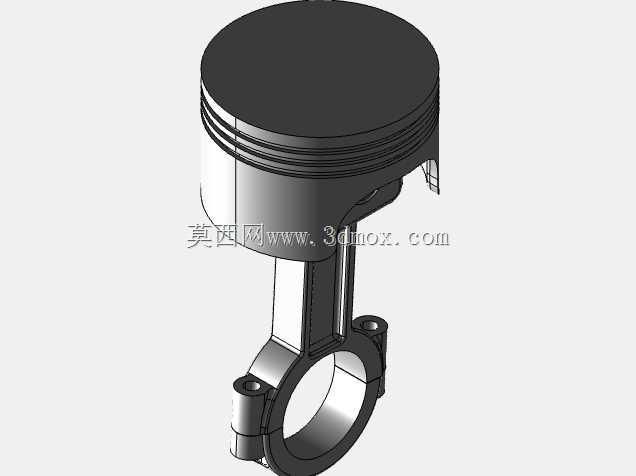

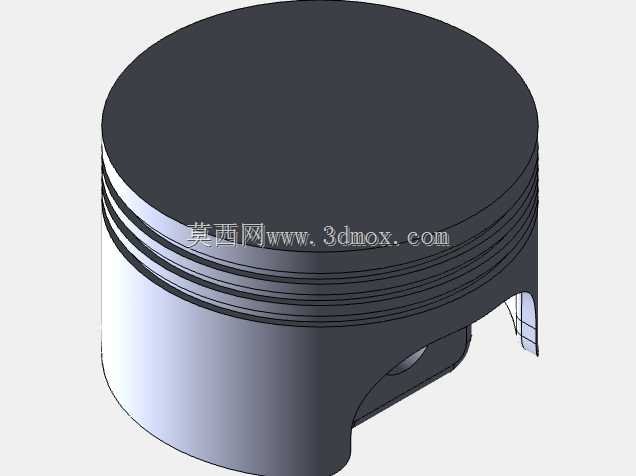

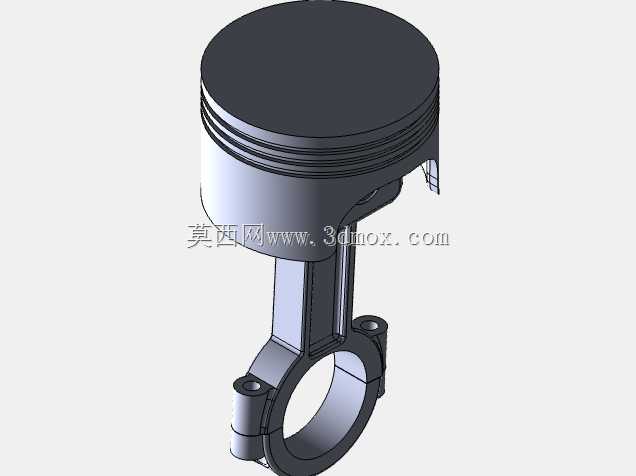

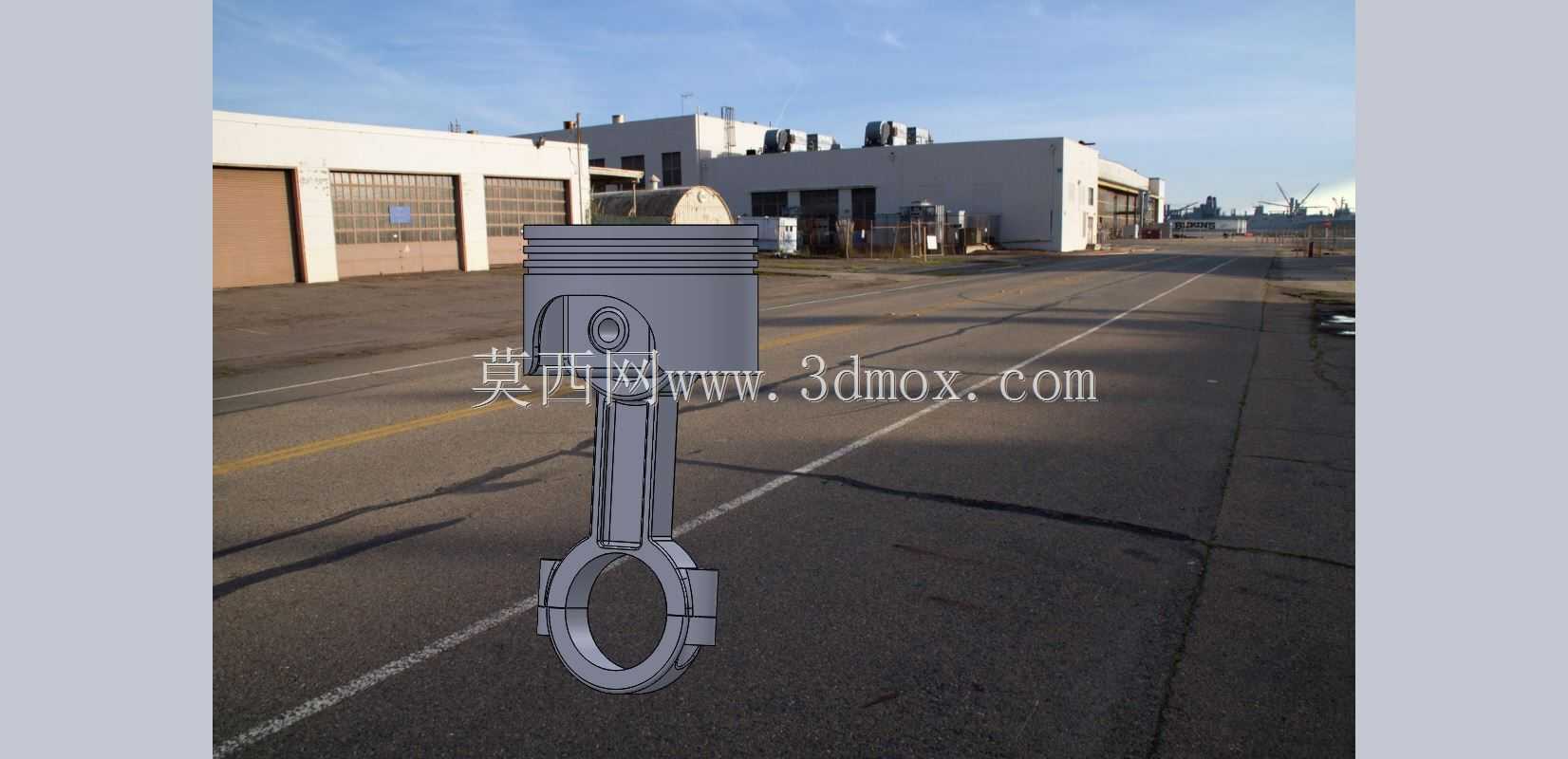

  这套活塞连杆组件的三维结构,核心服务于往复式内燃机的动力转换环节,是把燃烧室内燃气爆发产生的直线推力,转化为曲轴旋转扭矩的核心传力部件,广泛适配小排量通用汽油机、小型柴油机的动力输出端,在通用动力设备、小型工程机械、农用动力机组里都有对应的应用场景。从实际工况出发做结构设计时,首先要考虑活塞在气缸内高速往复运动的热负荷与机械负荷,活塞头部预留了足够的环带安装空间,三道环槽分别对应气环与油环的装配位置,气环负责密封燃烧室的高压燃气,避免做功行程的燃气下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。

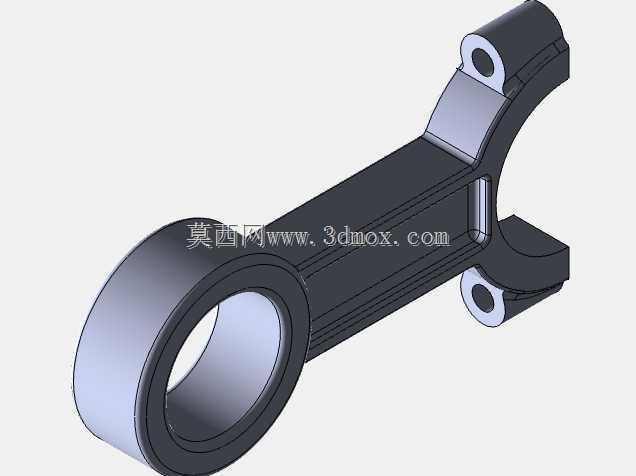

  活塞裙部的型线做了微变椭圆设计,不是正圆柱结构,这是考虑到发动机工作时活塞头部温度远高于裙部,热膨胀量更大,常温下的椭圆型线在工作温度达到热平衡后,能让裙部和气缸壁保持均匀的配合间隙,既不会因为间隙过大造成敲缸异响,也不会因为间隙过小导致活塞热态卡滞在气缸内。活塞销座的位置做了偏心偏移设计,偏移方向朝向主承压侧,能在活塞越过上止点切换承压面时,减小活塞对气缸壁的敲击冲击,降低发动机工作的机械噪声。连杆部分采用了工字形截面的杆身设计,这种截面结构在相同的材料重量下,能获得更高的抗弯、抗扭刚度,适配活塞往复运动带来的交变拉压载荷,避免高转速下连杆出现弯曲变形或者断裂失效。

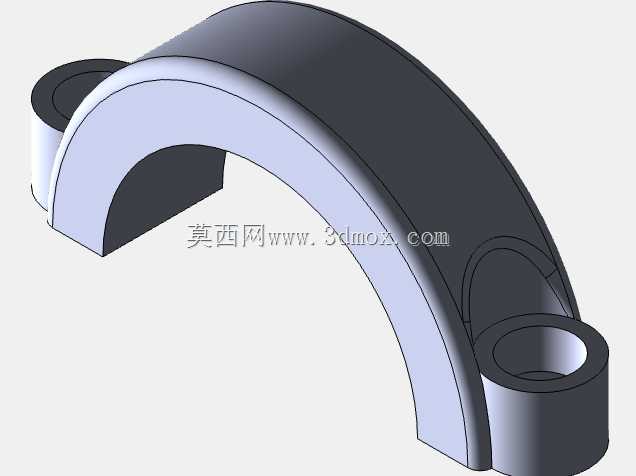

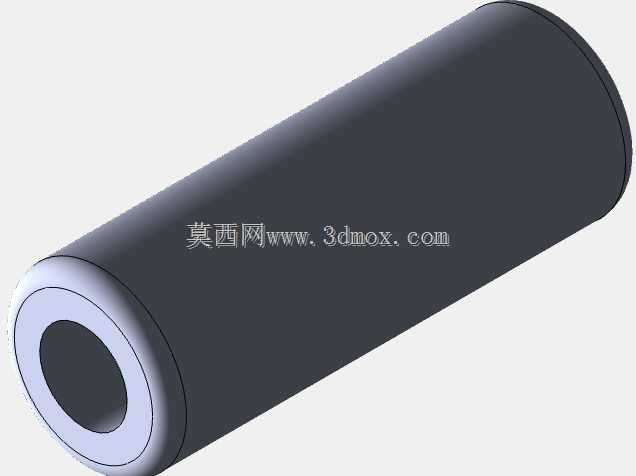

  连杆小头端预留了活塞销的安装孔位,内部可以装配铜质衬套,减小活塞销和连杆之间的转动摩擦磨损,衬套上设计有润滑油孔,能把曲轴箱内飞溅上来的润滑油引入摩擦面,形成稳定的油膜润滑。连杆大头端采用了分体式斜切口结构,配合连杆盖和连杆螺栓实现和曲轴连杆轴颈的紧固连接,斜切口的设计是为了在拆装检修时,能让连杆大头顺利从气缸套内穿过,不需要额外扩大气缸直径,方便发动机的后期维护。整个组件的安装边界需要严格匹配对应机型的参数:活塞的总高度要满足气缸压缩比的设计要求,活塞销孔的中心到活塞顶面的距离直接决定了燃烧室的余隙容积,安装时需要和气缸垫厚度、曲轴曲柄半径、连杆中心距做尺寸链校核,避免出现活塞顶碰气门或者压缩比偏离设计值的问题。

  连杆大头的孔径宽度要和曲轴连杆轴颈的长度匹配,连杆螺栓的预紧力矩需要严格按照工艺要求执行,避免工作中出现连杆盖松脱的严重故障。在实际建模过程中,所有的配合面都做了公差匹配设计,活塞和气缸壁的配合间隙按照不同的材料特性设定在合理范围,铝合金活塞的膨胀系数更大,配合间隙相比铸铁活塞要适当放大,活塞销和销座孔采用全浮式配合设计,发动机工作时活塞销可以在销座和连杆小头衬套内自由转动,让磨损均匀分布在整个销的表面,延长部件的使用寿命。活塞顶面的形状根据燃烧室的形式做了对应设计,能够和气缸盖的燃烧室结构配合,形成合理的挤气涡流,让混合气在燃烧室内混合更充分,提升燃烧效率,降低燃油消耗和尾气排放。整个组件的重量做了严格的分组匹配,同一台发动机上装配的活塞连杆组件重量差控制在很小的范围内,避免高转速运转时因为重量不平衡产生过大的离心惯性力,造成发动机振动过大、轴承磨损加剧的问题。
