TE连接器电源连接组件结构设计

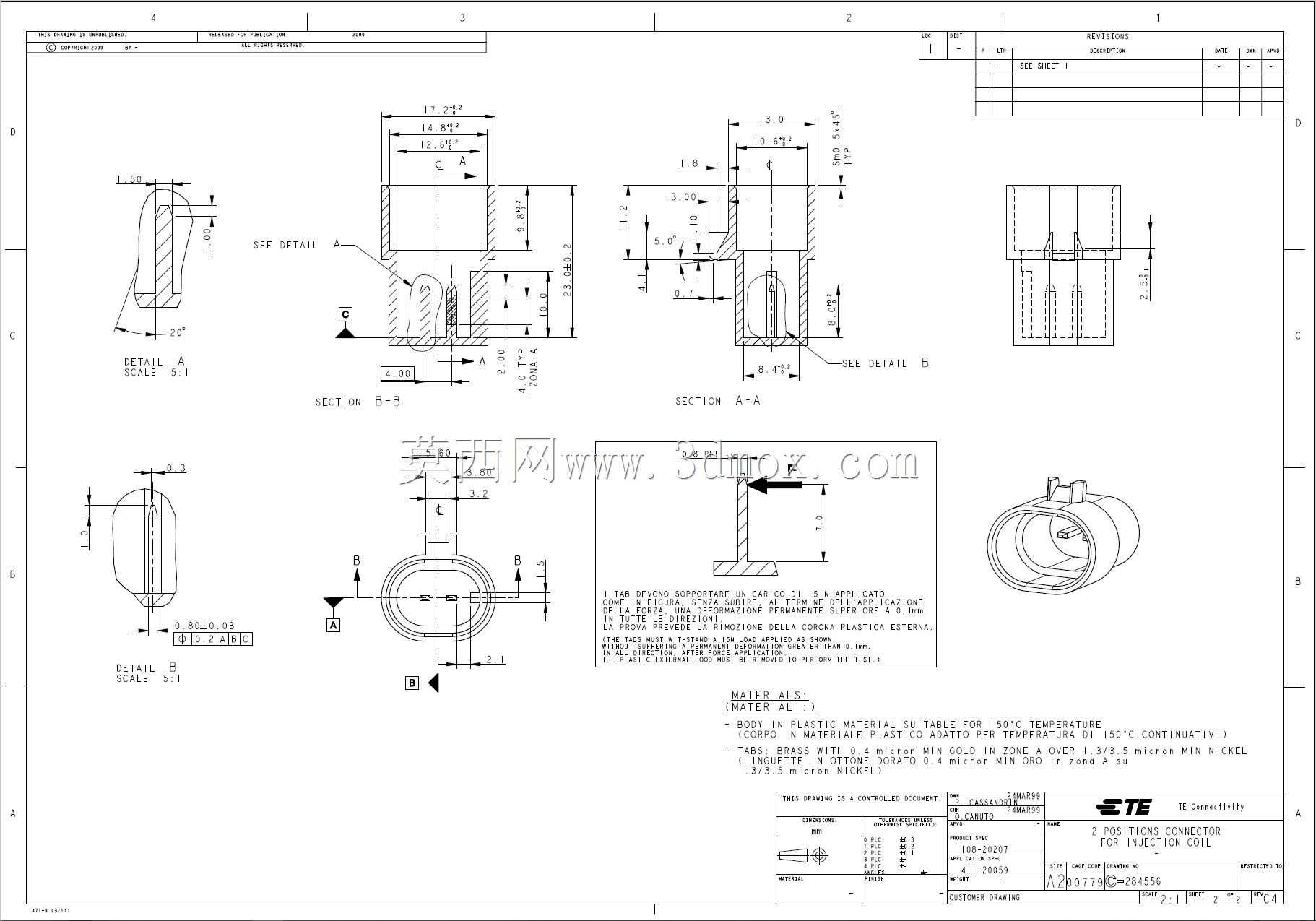

　　这款TE品牌的电源连接组件，主要面向低压配电、电源转换回路的线缆端接场景，在工业控制电源、小型电子设备供电回路、板载电源引出端等位置都有广泛适配空间，核心作用是实现电源回路的可靠导通与物理固定，避免线缆松脱、接触不良引发的供电中断、打火等故障。从工程图纸的视图排布来看，设计阶段优先考虑了现场端接的操作便利性，整体采用套筒式插接结构，主体为绝缘外壳包裹内部导电接触件，外壳的椭圆截面造型既适配对应规格的线缆外径，也能在插接时提供防呆导向，避免反插损坏内部插针。

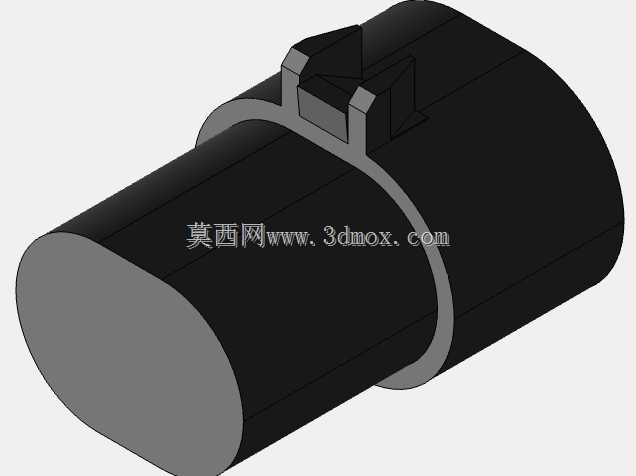

　　从剖面视图的尺寸标注可以看出，内部接触腔的深度做了冗余设计，插针插入后接触长度满足载流要求，同时腔体内壁设置了定位台阶，既能限制插针的插入深度，也能在插接到位后提供卡扣卡合的限位点，防止使用过程中受外力拉扯出现松脱。细节结构上，外壳尾部的进线端做了锥度导向设计，线缆穿入时不会被外壳边缘割伤绝缘层，进线口的密封槽结构可适配密封圈，在有防尘防溅要求的使用场景下，能提升连接部位的防护等级。侧方的卡扣悬臂结构是整个部件的核心固定结构，悬臂的厚度、长度经过受力校核，按压力度控制在单人徒手即可操作的范围，同时卡合后的保持力能满足常规振动工况下的连接可靠性，不会因为设备运行的轻微振动出现脱开。

　　从外形安装边界来看，这款连接器的整体外轮廓尺寸紧凑，插接完成后突出安装面的高度较低，适合在设备内部布线空间紧张的场景使用，多个视图的尺寸标注明确了各部位的形位公差，比如插接配合面的同轴度要求、卡扣位置的对称度要求，都能保证同规格产品的互换性，批量装配时不需要额外修配即可直接插接使用。设计过程中还考虑了模具成型的工艺性，外壳的所有转角都做了圆角过渡，避免注塑成型时出现应力集中，也能减少使用过程中边角磕碰碎裂的风险；内壁的拔模斜度标注清晰，开模生产时能顺利脱模，保证批量生产的尺寸一致性。

　　内部导电件的固定方式采用嵌件注塑结构，从剖面视图能看到导电件与塑料外壳的结合部位做了滚花或卡槽结构，避免导电件在外壳内出现转动或轴向窜动，保证长期使用后的接触稳定性。在实际选型应用中，这款连接器适配对应线径的多股铜芯线缆，端接时可采用压接或焊接方式固定线缆与内部接触件，装配完成后将公母端对插，听到卡扣卡合的声响即可确认连接到位，拆卸时只需要按压侧方的卡扣即可拔出，不需要额外工具，日常维护操作十分便捷。从图纸的技术要求区域能看出，外壳材料选用适配工业环境的绝缘塑料，满足对应的耐温、阻燃等级要求，能在常规工业设备的工作温度范围内保持结构强度与绝缘性能，不会因为长期受热出现变形、绝缘性能下降的问题。
