带SD卡接口的Arduino音频解码模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-20 ID:943589
  • 带SD卡接口的Arduino音频解码模块结构设计

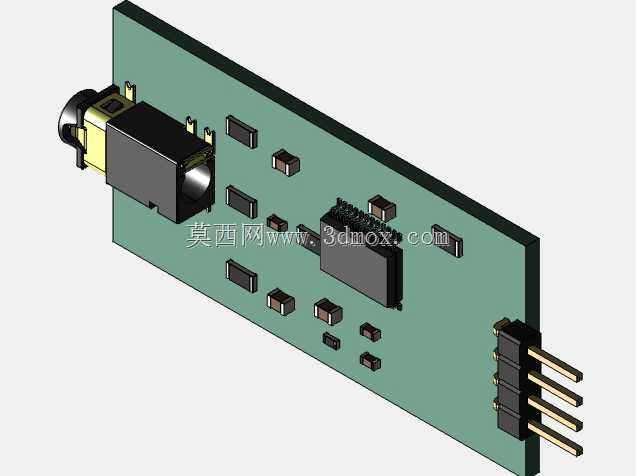

  在嵌入式音频交互类项目的硬件选型环节,这类集成SD卡读取能力的音频解码模块,是很多入门级开发者做语音提示、音效播放类装置时会优先接触的硬件单元。从三维结构呈现的细节来看,这块PCB板的布局完全围绕功能链路做排布,没有冗余的结构设计,板载元件的高度差控制得比较克制,最高的元件是侧边的3.5mm音频输出座,其次是板载的主控解码芯片,其余阻容元件、SD卡座的高度都控制在2mm以内,这种高度排布能让模块在嵌入式安装时,不需要预留过多的垂直空间,适配外壳内部局促的安装场景。

  从实际应用场景来看,这类模块常被用在自助终端的语音提示单元、智能玩具的音效输出模块、小型景观装置的背景音乐播放单元,甚至是老旧音频设备的改装解码单元里,它不需要依赖主控做复杂的音频解码运算,只需要通过串口发送简单的指令,就能完成SD卡内音频文件的读取、播放、暂停、切歌等操作,对主控的算力占用极低,哪怕是性能最基础的Arduino控制板,也能轻松驱动它完成音频输出任务。

  设计思路上,这块模块的接口排布做了很明确的功能分区,一侧排布排针接口,用来对接主控板的电源、串口、控制引脚,排针采用2.54mm标准间距,能直接兼容面包板、杜邦线连接,也能直接插在标准间距的扩展板上,不需要额外做转接;另一侧排布3.5mm音频输出座,用来对接耳机、功放板等音频输出设备,接口朝外的排布方式,能让接线时线缆不会和板上其他元件产生干涉,插拔操作也不会碰到板上的阻容元件,减少焊接点被外力扯松的风险。SD卡座布置在板身中部靠下的位置,插卡方向顺着板身长度方向,不会因为插卡动作增加模块的整体宽度,在紧凑安装空间里,不需要在SD卡插拔方向预留过多的操作余量。

  安装边界方面,这块模块的板身是规则的矩形结构,四个角没有做异形裁切,安装时可以采用铜柱支撑、双面胶固定、排针直插等多种方式,板上没有突出板边的异形元件,除了排针和音频座之外,所有元件都在PCB板的轮廓范围内,计算安装空间时只需要按照PCB的长宽尺寸,加上排针突出的长度、音频座突出的长度预留空间即可,不需要额外避让其他突出结构。板上的元件排布留足了焊接操作空间,每个元件的焊盘之间都有足够的间距,手工焊接维修时不会因为焊盘过近造成连锡短路,哪怕是入门级的焊接操作者,也能顺利完成元件的补焊更换。

  从功能特性上看,模块的电源输入引脚做了独立的滤波电容布置,能减少电源纹波对音频输出质量的影响,避免播放音频时出现电流杂音;解码芯片周边的阻容元件都是按照参考设计做的精准排布,信号走线尽可能短,减少信号传输过程中的损耗和干扰,保证音频输出的稳定性。模块整体没有做多余的防护外壳设计,本身就是作为嵌入式内部元件使用,直接安装在设备外壳内部,不需要额外考虑防水防尘的外部防护结构,只需要在整体设备设计时,将模块布置在远离强干扰源的位置即可。

  很多开发者在做结构设计时,容易忽略这类小型模块的实际安装尺寸,往往按照PCB的平面尺寸预留空间,却忘记算上排针、音频座突出板边的长度,最后装配时出现接口和外壳干涉、线缆没法正常插拔的问题,这个三维模型完整还原了所有元件的实际高度和突出尺寸,能让结构设计者在做整体设备建模时,精准预留安装位置,提前排查干涉问题,减少打样后反复调整结构的次数。比如在做桌面小型语音摆件的结构设计时,把这个模块的三维模型导入整体装配文件里,就能准确对齐排针和主控板的接口位置,调整音频座和外壳开孔的对位关系,确保3.5mm音频插头能顺利从外壳开孔处插接到模块上,不会出现开孔错位、插头插不到位的情况。

  另外,模块上的元件高度差细节也在模型里做了完整还原,比如解码芯片的散热焊盘位置、SD卡座的弹片高度、排针的插针长度,这些细节在做结构干涉检查时非常关键,要是忽略了SD卡座的弹片突出高度,在模块上方布置其他PCB板或者结构件时,就可能压到SD卡的弹片,导致SD卡接触不良,没法正常读取音频文件。这个模型把这些容易被忽略的结构细节都做了还原,能帮助设计者在设计阶段就规避这类装配问题,提升整体结构的可靠性。
