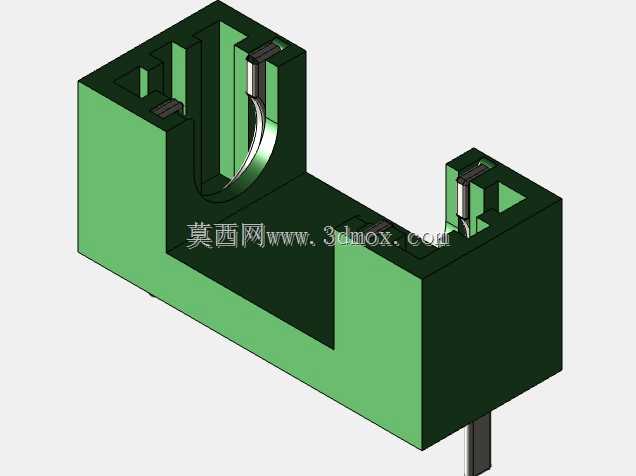

FH1-200CK-B/G槽型光电传感基座结构

　　这款槽型光电类元件的基座结构，在工业自动化检测场景里的应用覆盖度非常广，从流水线物料到位检测、设备原点位置校准，到小型传动机构的转速计数、工件通过状态判定，都能看到这类结构的身影。很多做非标设备的结构工程师在选型时，最先关注的就是这类元件的安装边界与槽口尺寸，毕竟现场安装空间往往紧凑，一旦基座外形和预留安装位出现偏差，就需要额外做转接支架，既增加装配工时，也会抬高整体物料成本。

　　从结构设计逻辑来看，这款基座采用U型一体式注塑成型结构，两侧的安装臂预留了光电发射与接收元件的嵌装卡槽，卡槽内壁做了定位筋条设计，元件装入后不需要额外打胶固定，依靠筋条的过盈配合就能实现轴向与径向的双向限位，避免设备运行过程中因为振动导致元件偏移，出现检测信号误触发的问题。基座底部的出线槽做了圆弧过渡处理，不会像直角出线槽那样在长期弯折后磨破线材外皮，对于需要随动安装的场景，比如滑台模组的原点检测位，这种出线结构能大幅提升线材的使用寿命。

　　实际选型过程中，需要重点核对基座的几个关键尺寸：首先是槽口的有效宽度与深度，这直接决定了可检测的遮挡片厚度与插入深度，这款结构的槽口宽度适配常规1mm到2mm的金属或塑料遮挡片，槽深足够让遮挡片完全隔断发射端与接收端的光路，不会因为环境杂散光干扰出现信号漏判。其次是两侧安装臂的平行度公差，设计时将这个公差控制在0.05mm以内，保证发射管与接收管的光轴完全对中，不会出现光通量不足导致的检测灵敏度下降问题。基座的安装孔位采用对称式布局，两个安装孔的中心距与行业通用安装尺寸兼容，替换同类型旧元件时不需要重新在安装板上打孔，直接替换就能完成装配，大幅降低现场维护的改造成本。

　　从功能特性上看，这款基座的外壳采用遮光性强的黑色工程塑料注塑成型，材料本身添加了抗UV成分，在有强光照射的户外设备场景下，也不会因为外壳透光导致内部元件受杂光干扰。基座的边角都做了R1.5的圆角处理，没有尖锐的披锋棱角，装配时不会划伤操作人员的手部，也不会刮伤相邻的线材与其他元件。两侧的元件卡槽入口处做了导向倒角，组装光电元件时可以顺着倒角滑入卡槽，不需要用力按压就能装配到位，提升产线组装的效率。

　　很多工程师在做三维建模时，容易忽略这类小型元件的安装避让空间，直接按照元件的最大外形尺寸预留安装位，结果实际装配时发现接线端子的出线方向和周边结构干涉，不得不临时修改安装板。这款基座在建模时已经将出线端的预留空间、安装螺丝的沉头深度、元件引脚的焊接空间都做了整合，整体模型的装配基准统一以底部安装面为Z向零点，安装孔中心为X/Y向定位基准，导入装配体后不需要额外调整基准面，直接配合安装板的孔位就能完成约束，减少建模时的基准对齐工作量。

　　在输送线的物料检测场景中，这类基座通常安装在输送线的两侧或者轨道下方，当物料携带的遮挡片穿过槽口时，接收端的光信号被隔断，传感器就会输出触发信号给PLC，控制后续工位的动作。相比漫反射类的光电传感器，这种槽型结构的检测精度更高，不受物料表面颜色、反光度的影响，检测距离固定，不需要现场反复调整灵敏度参数，对于批量部署的自动化产线来说，能大幅减少现场调试的时间。在小型滑台模组的应用中，这类基座通常安装在滑台的行程两端作为极限位置保护，当滑台运动到极限位置时，滑台上的遮挡片插入槽口，传感器触发信号切断电机动力，避免滑台超程撞坏机构。

　　设计这类基座结构时，还要考虑不同使用环境的耐受能力，比如在有少量切削液飞溅的机加工设备上使用，基座的材料需要具备一定的耐油性能，不会因为长期接触切削液出现外壳开裂、变形的问题。这款结构的壁厚设计均匀，最薄处壁厚1.2mm，既保证了整体结构的强度，又不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题，批量生产时的成品率更高。基座底部的定位凸台高度0.8mm，安装时可以嵌入安装板对应的定位孔中，不需要额外调整位置就能保证安装精度，避免螺丝锁紧时基座出现偏移，导致光轴错位。
