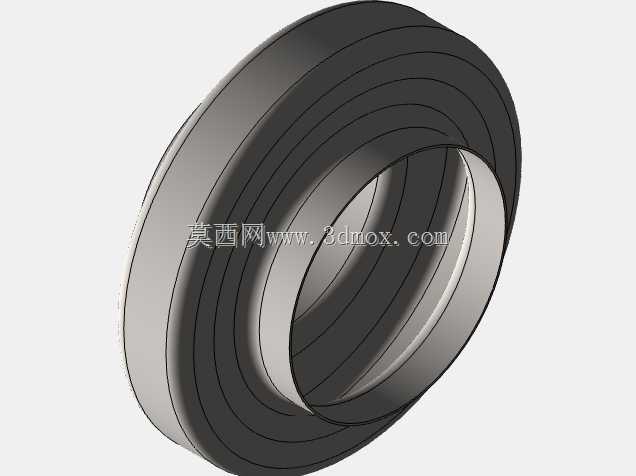

带有限元应力分析结果的金属扩展波纹管结构

　　从实际应用场景来看，这类波纹管广泛覆盖石化换热管路、暖通空调管网、工业动力设备进出口连接、真空系统管路、船舶动力管路等多个领域，不同场景下对波纹管的耐压等级、位移补偿量、疲劳寿命、介质兼容性都有差异化的要求，因此在结构设计阶段，不能直接套用通用标准件的参数，必须结合实际安装边界、工况载荷做针对性的结构校核。本次呈现的波纹管结构，在设计阶段首先明确了安装边界的约束条件：两端连接端采用标准对接结构，固定约束位置设置在两端连接法兰的密封端面处，模拟实际管路安装后的紧固状态，避免仿真分析时出现不符合实际的自由度释放。在工业管路系统的设计落地过程中，热位移补偿、振动隔离、安装误差吸收是绕不开的核心需求，这类需求的实现往往依托柔性管路元件的合理选型与结构设计，扩展波纹管就是这类元件中应用覆盖面极广的一类结构。不同于普通刚性管路的硬连接逻辑，波纹管依靠自身薄壁波纹结构的可控弹性变形，能够在轴向、横向、角向三个维度吸收一定范围内的位移量，避免管路系统因为热胀冷缩产生的内应力、设备运行传递的振动、安装过程的对位偏差造成管路焊缝开裂、法兰密封失效、设备接口损坏等常见工程问题。

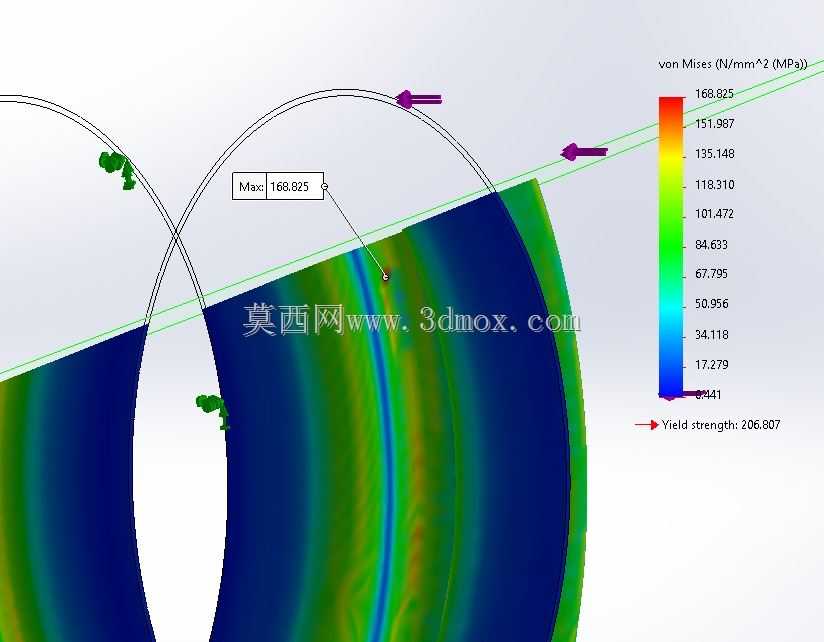

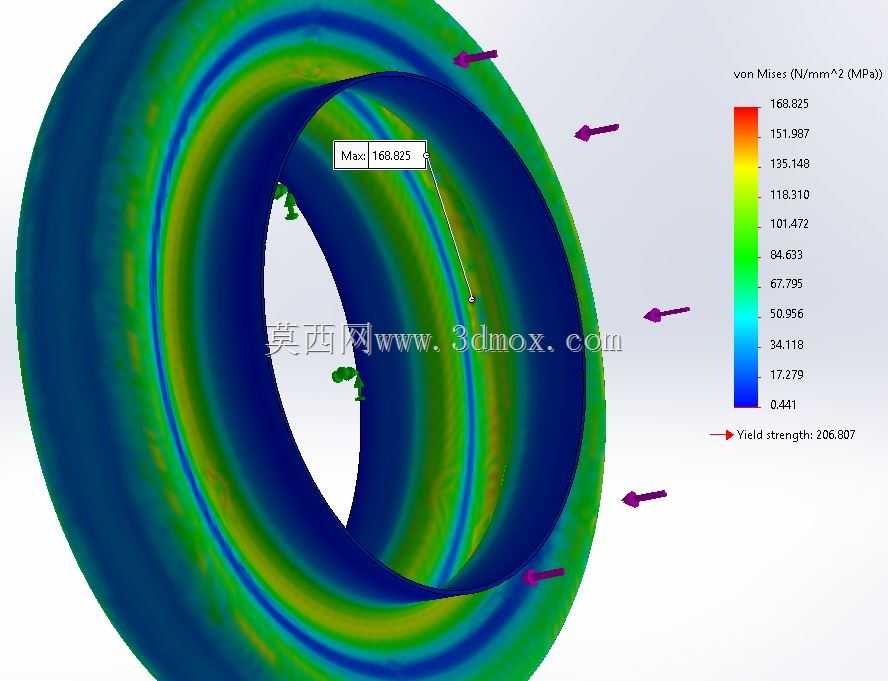

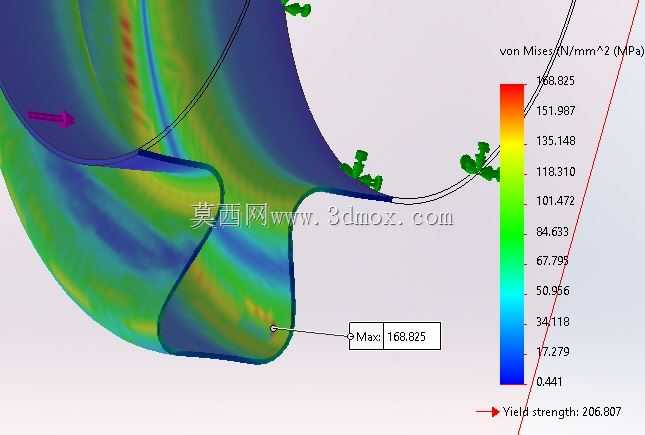

　　结构设计上，波纹段采用等间距圆弧过渡的波型结构，波峰与波谷的圆角半径经过反复调整，既保证足够的变形补偿能力，又避免应力集中区域的出现——如果波谷圆角过小，承压时波谷位置会出现极高的局部应力，极易在循环变形过程中产生疲劳裂纹；如果波峰圆角过大，则会压缩波纹管的有效变形行程，降低单位长度的补偿能力，无法在有限的安装空间内满足位移补偿需求。从有限元分析的结果可以看到，模型采用von Mises应力准则做静力学校核，施加工况额定内压与额定轴向位移载荷后，最大应力值出现在波纹段的过渡区域，数值控制在材料屈服强度的安全区间内，应力分布沿波纹周向呈现均匀过渡的状态，没有出现局部应力突变的区域，说明波型参数的匹配度较好，不会出现局部提前失效的问题。

　　在壁厚选择上，设计时平衡了承压能力与柔性需求：壁厚过大则波纹管刚度太高，需要更大的外力才能产生变形，会对两端连接的设备接口产生额外的推力，长期作用下可能造成设备接口变形；壁厚过小则承压能力不足，在额定压力下可能出现鼓包甚至破裂的问题，因此结合材料的弹性模量、屈服强度参数，选取了兼顾两者的壁厚值，保证波纹管在额定压力下的变形抗力处于合理范围。另外，设计过程中还考虑了安装空间的限制，波纹管的整体长度、最大外径都严格匹配预设的安装边界，避免出现安装时与周边管路、结构件产生干涉的问题，两端连接结构的尺寸也对应通用管路标准，不需要额外制作过渡接头就能直接完成装配，降低现场安装的加工成本。

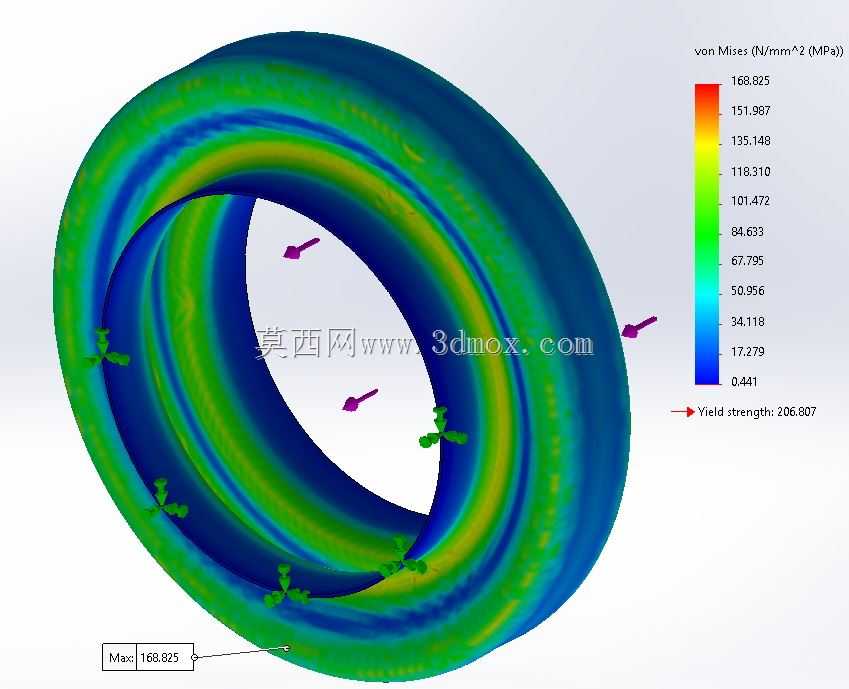

　　对于管路设计人员来说，这类经过应力校核的波纹管结构，可以直接参考其波型参数、壁厚选择、应力分布规律，针对自身项目的工况参数做调整优化，减少重复建模与校核的工作量；对于设备选型人员来说，可以通过应力分布云图直观了解波纹管的薄弱位置，在进场检验、后期运维过程中重点关注对应区域的状态，提前排查泄漏、开裂的隐患。需要注意的是，波纹管的实际应用中，不能超出行程范围强制压缩或拉伸，否则会造成波纹结构的塑性变形，永久丧失补偿能力，同时安装时要保证两端的同轴度，避免出现过大的偏角安装，否则会造成局部应力集中，大幅缩短波纹管的使用寿命。
