松下PM-T45-P槽型光电传感元件结构

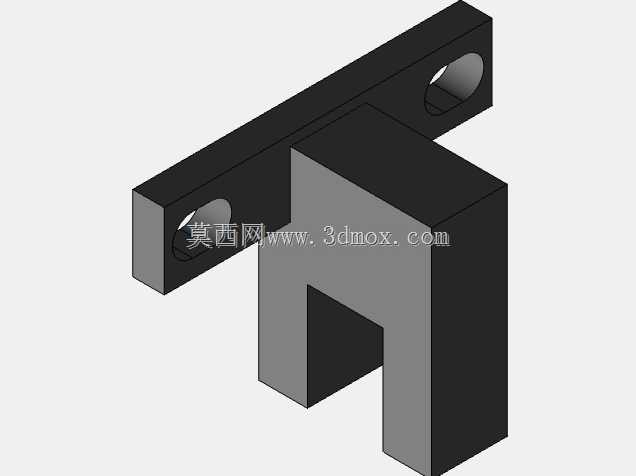

　　这款槽型光电检测元件的结构设计，完全贴合自动化产线的紧凑安装需求，主体采用U型开槽的一体化壳体结构，开槽区域为检测光路的通断区间，两侧壳体分别内置红外发射与接收单元，当被检测物体从槽口中间穿过时，会阻断红外光路，元件即可输出开关量信号，完成位置到位、物件计数、行程限位这类基础检测动作。从结构细节来看，元件顶部延伸出带安装孔的固定翼板，两个安装孔分别位于翼板两端，孔位做了沉台处理，安装时可将螺丝头部完全埋入沉台内，避免螺丝突出干涉周边走线或者运动部件，翼板与主体壳体为一体式注塑成型，没有拼接缝隙，能减少日常使用中粉尘、切削液渗入内部光路腔体的概率，适合在普通工业车间的非强腐蚀环境下长期使用。

　　实际选型应用中，这类槽型元件常被用在皮带输送机的物件到位检测、自动化装配工位的工件有无判断、小型滑台的行程原点定位场景，相比对射式光电传感器，它的发射与接收单元已经在出厂时完成光路对准，现场安装不需要反复调整两个单元的同轴度，只要把元件通过安装翼板固定在设备支架上，确保被检测物件能从槽口中间无接触穿过即可，能大幅缩短现场调试的时间成本。设计建模时，首先要明确槽口的有效检测宽度与深度，这个参数直接决定了被检测物件的允许通过范围，建模时槽口内壁要做轻微的拔模斜度，既符合注塑件的成型工艺要求，也能避免物件穿过时和槽口边缘发生剐蹭；安装翼板的厚度要匹配常用的M3安装螺丝的沉头深度，翼板的长度要预留足够的安装调节余量，方便现场安装时微调元件的前后位置，对准检测点位。

　　主体壳体的棱边全部做了R0.5的圆角处理，一是避免注塑生产时出现应力集中导致壳体开裂，二是安装调试时不会划伤操作人员的手部。从安装边界来看，元件整体的突出高度要控制在小型自动化设备的安装空间允许范围内，接线端位于壳体尾部，建模时要预留出接线端子的插拔空间，避免安装后接线被周边结构件挤压导致线路破损。这类元件的结构看似简单，但每个尺寸细节都要匹配实际工业场景的使用需求，比如槽口的宽度不能过窄，否则被检测物件稍有偏移就会剐蹭壳体，也不能过宽，否则会降低检测的精度，导致到位信号触发的位置偏差过大；安装孔的中心距要符合行业内通用的安装尺寸标准，方便用户替换同类型的其他元件，不需要重新在设备支架上打孔。

　　在三维建模过程中，要区分壳体的黑色注塑部分与内部的光路腔体结构，虽然外观上看不到内部的发射接收单元，但建模时要预留出内部元件的安装空间，确保结构设计的合理性，避免实际生产时出现内部元件无法装配的问题；翼板上的安装孔位置要和主体槽口的中心对齐，保证安装后检测点位的准确性，不会因为孔位偏差导致检测位置偏移。日常设备维护中，这类元件的故障大多是因为槽口积尘或者安装螺丝松动导致光路偏移，所以建模时壳体表面要做光滑的哑光面处理，不容易积尘，也不会反射周边的杂光干扰检测精度，安装翼板和设备支架的接触面要做平面度要求，确保安装后元件不会出现倾斜，导致光路错位。
