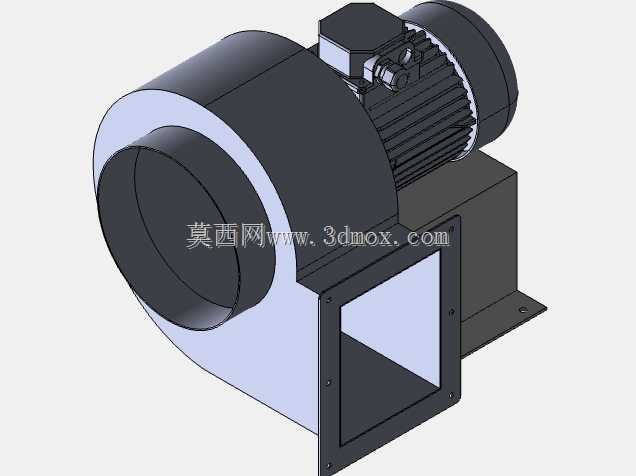

西洛克1.5KW离心吹风机三维结构

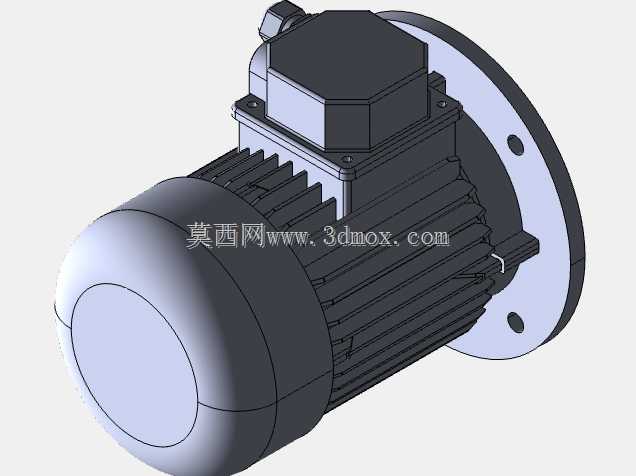

　　这款1.5KW规格的西洛克离心风机，常被配套在中小型工业设备的通风散热、工艺风送环节，比如电子生产线的波峰焊设备热风循环、小型涂装设备的排风、包装机械的热风输送，或是车间局部工位的强制通风场景，相比轴流风机，它能在有限的安装空间内提供更高的风压，克服管路、滤网带来的风阻，保证气流稳定输送。从结构设计来看，整机采用法兰安装的布局，后端的接线盒做了凸起的独立腔体设计，腔体和机壳之间通过密封面配合，能避免车间内的粉尘、切削液溅入接线端子，接线盒的出线位置预留了标准的电缆锁紧接头安装位，现场布线时可以直接匹配常规的防水格兰头，不用额外做转接结构。

　　机壳部分的散热筋沿着电机轴向平行排布，筋条的高度和间距经过匹配，当电机自带的散热风叶转动时，气流能顺着筋条间的沟槽快速流过，带走定子绕组产生的热量，即使风机在满负载连续运行的工况下，机壳表面的温度也能控制在合理区间，避免绕组过热绝缘老化。前端的法兰盘做了加厚设计，法兰上的两个安装孔采用对称布局，孔位的公差按照过渡配合设计，现场安装时既能快速对准设备上的预装螺柱，又能保证风机和设备风道的同轴度，避免因为安装偏心导致的运行振动、风噪增大问题。风机的前端风筒采用圆弧过渡的流线型设计，进风口位置做了卷边处理，能减少气流进入叶轮时的紊流损失，提升风机的运行效率，降低进风侧的气动噪声。

　　设计过程中，首先要匹配1.5KW功率对应的定子、转子尺寸，确定机壳的内径和轴向长度，再根据离心叶轮的直径确定前端法兰的安装直径，保证叶轮和法兰内壁之间的间隙均匀，避免叶轮转动时擦碰机壳；接线盒的位置特意避开了法兰安装的操作空间，现场拧固定螺栓时，工具不会和接线盒产生干涉。安装边界方面，这款风机采用B5法兰安装形式，法兰的止口尺寸匹配常规的工业风道接口，整机的轴向长度控制在紧凑范围内，对于安装空间局促的设备内部，不用额外预留过多的检修空间，日常维护时只需要拆开后端的风罩就能清理散热筋缝隙里积留的粉尘，不需要将整机从设备上拆下。

　　在实际选型配套时，要注意风机的出风口方向和设备风道的走向匹配，这款模型的结构可以根据实际安装需求调整接线盒的周向位置，不用重新加工机壳结构，能适配不同走线方向的现场布线需求。风机的转子做了动平衡校正，运行时的振动幅值控制在标准范围内，即使直接安装在薄板类的设备壳体上，也不会产生明显的共振问题，不需要额外加装减震垫就能稳定运行。从结构细节来看，机壳的端盖和主体之间采用止口定位，螺栓均匀分布在端盖圆周上，装配时能保证定子和转子的同轴度，减少轴承的径向负载，延长轴承的使用寿命；后端的风罩采用卡扣加螺栓的固定方式，日常清理散热风叶时拆卸方便，不需要使用专用工具。
