工业用表盘式温度检测指示装置结构

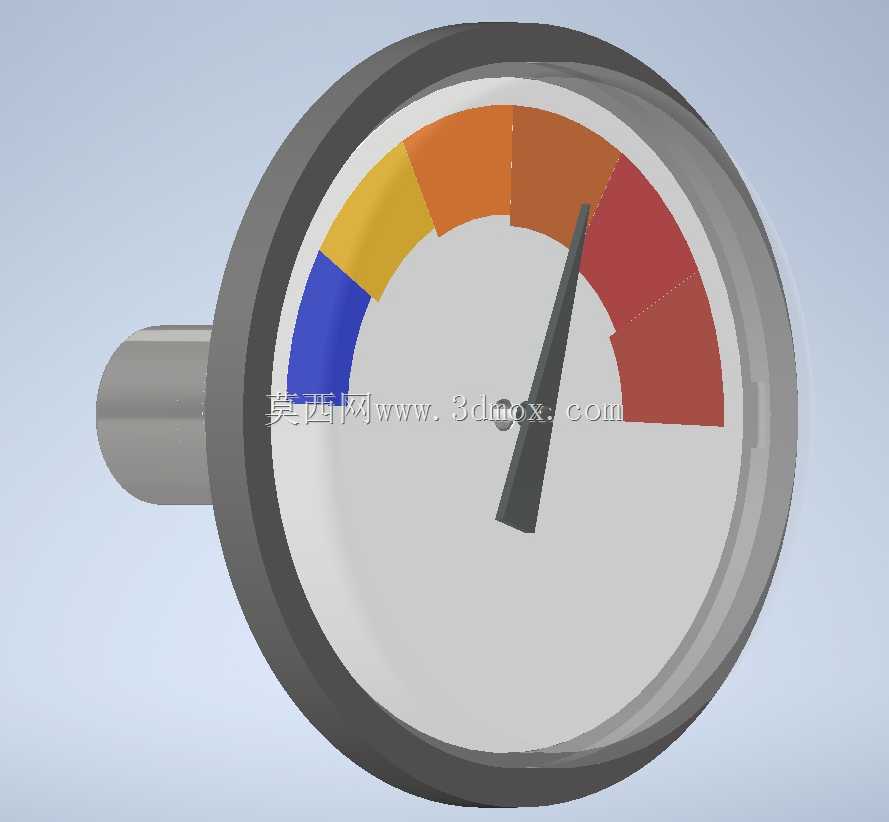

　　在工业现场的热工参数监测环节，这类表盘式温度指示装置是无需外接电源的就地测温核心部件，常被部署在变压器油温监测、工业管道壁温检测、中小型动力设备轴承温升巡检、密闭腔体内部温度实时指示等场景中，替代传统的玻璃管温度计，解决了玻璃温度计易破损、读数视角受限、无法适配工业安装接口的痛点，同时不需要配套二次显示仪表，运维人员在巡检通道内即可快速读取当前温度数值，判断设备运行的热状态是否处于正常区间。从结构设计逻辑来看，该装置采用轴向侧出的安装接口，接口段为标准圆柱外螺纹结构，可直接适配设备壳体上预留的测温安装孔，安装时仅需在螺纹段缠绕密封生料带或加装铜垫片，即可实现安装部位的密封，避免设备内部的油液、气体介质泄漏，安装接口的轴向长度经过适配设计，不会因为探入深度不足导致测温滞后，也不会因为探入过长触碰设备内部的运动部件或绕组结构。

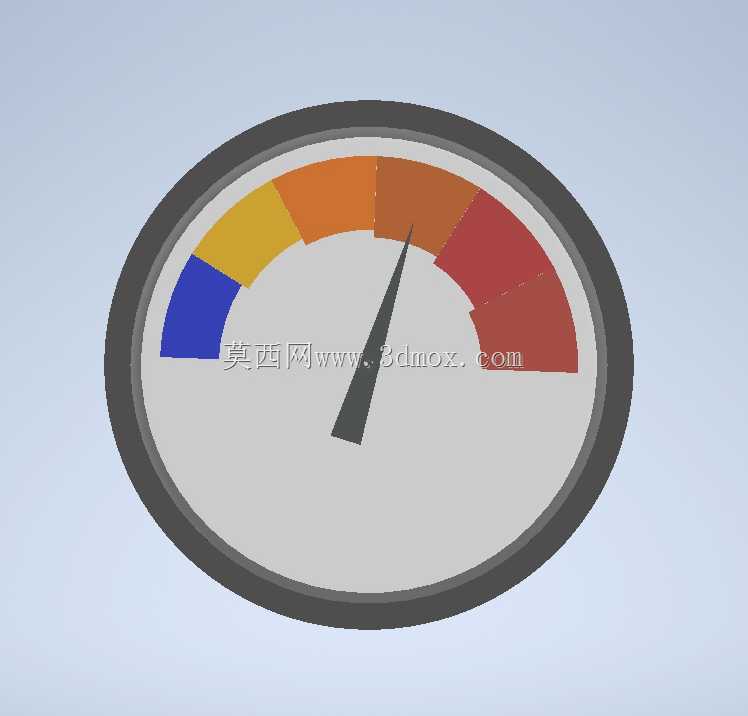

　　表盘部分采用圆形全包覆金属外壳，外壳边缘做了卷边钝化处理，既可以提升壳体的抗磕碰能力，避免现场运维过程中工具剐蹭导致表盘变形，也能减少边缘锐角对运维人员的划伤风险；表盘正面的刻度区域采用分色环带设计，从低温段到高温段依次使用蓝、黄、橙、红四种高对比度色彩区分温度区间，蓝色对应设备冷态启动的低温区间，黄色对应正常运行的适宜温度区间，橙色对应需要关注的预警温度区间，红色对应超温报警的危险区间，这种分色设计不需要运维人员精准读取刻度数值，远距离即可通过指针所处的色环区域快速判断温度状态，大幅提升巡检效率。

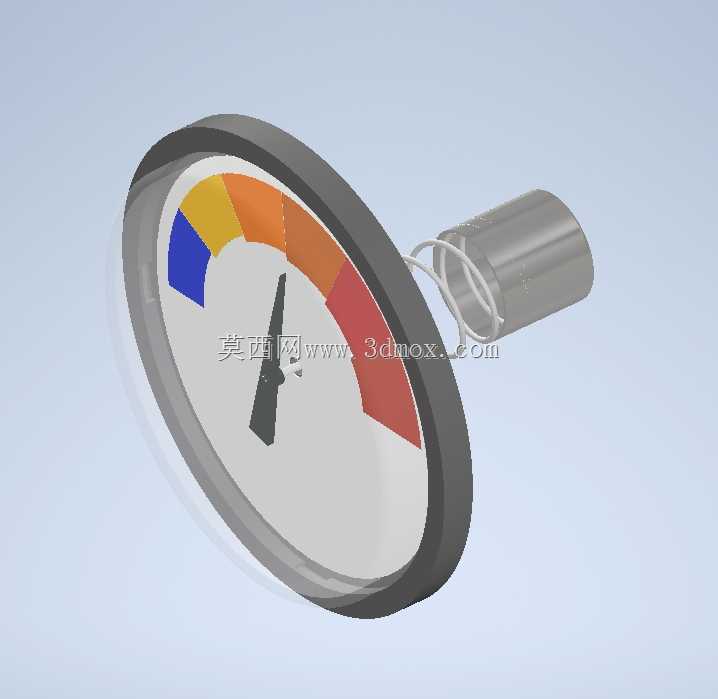

　　指针部分采用楔形配重结构，重心落在转轴中心位置，避免设备运行过程中的振动导致指针偏移、读数不准，指针表面做了哑光发黑处理，在不同角度的工业照明环境下都不会产生反光，保证读数清晰。从建模细节来看，整个模型还原了装置的装配层级：最外侧的金属表壳、内部的刻度色环盘、中心的指针转轴、侧出的安装连接段，各部件之间的配合间隙按照实际工业仪表的装配公差设置，表壳与安装接口的衔接部位做了圆弧过渡，避免应力集中导致的连接部位断裂。

　　在实际选型适配过程中，这类温度指示器的表盘直径通常适配现场的安装观察距离，本次建模的结构尺寸适配1.5米以内的巡检读数距离，安装接口的螺纹规格可根据不同设备的安装孔位做适配调整，模型中预留了接口参数的修改空间，结构设计人员可以直接在该模型基础上调整接口尺寸、表盘厚度参数，快速适配不同设备的测温安装需求，不需要从零开始搭建仪表的基础外形结构。在设备配套设计时，这类温度指示器不需要额外布置供电线路与信号传输线路，完全依靠内部的温感元件驱动指针偏转，可靠性远高于电子式温度显示装置，尤其适合在强电磁干扰、供电不便的户外设备、密闭工业设备上使用，建模过程中还原了表蒙与表壳的压合结构，表蒙采用平面透明结构，避免弧形表蒙产生的读数视差，保证不同角度下的读数准确性。
