PCB板载M5螺纹大电流接线端子结构

　　在电源类PCB的布局布线工作里，大电流回路的接线可靠性一直是结构设计的核心痛点，常规的插片式接线端子在超过30A的载流场景下，很容易因为接触面积不足、压接应力不够出现温升过高、接线松脱的问题，这类带M5螺纹孔的L型板载大电流端子，就是专门针对电源变压器副边大电流输出、大功率电源模块输入输出这类场景设计的接线结构。从实际应用场景来看，这类端子主要用在开关电源主功率回路、逆变电源输出端、电池管理系统的动力接线端、大功率充电机的板载接线位，尤其是和电源变压器配套的PCB板上，变压器副边的大电流出线不需要再额外转接铜排，直接通过螺钉将导线线鼻压接在端子的螺纹孔位上，插脚直接过波峰焊焊接在PCB的大电流铜皮上，省去了中间转接的接触损耗点。

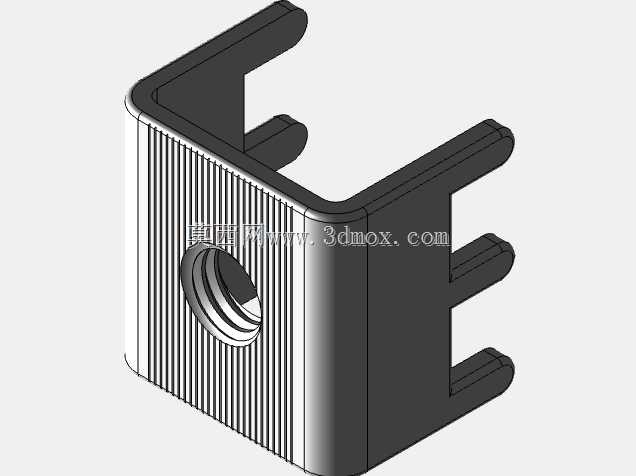

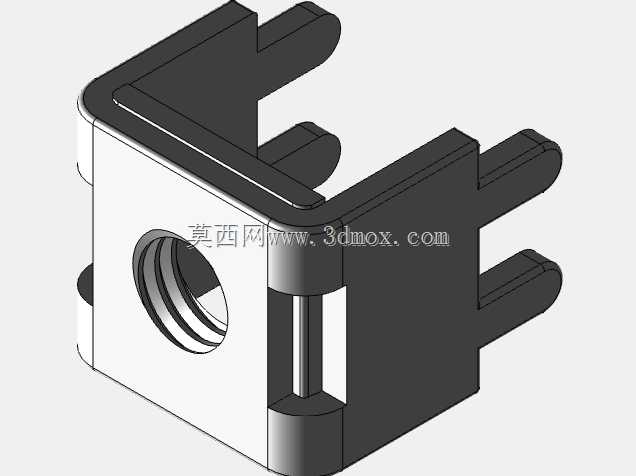

　　从功能特性上看，这个端子采用L型折弯的一体式导电基材结构，竖直面加工M5规格的内螺纹孔，用来配合M5螺钉压接带冷压鼻的导线，水平方向伸出的四个插脚，分别对应PCB上的四个安装过孔，插脚长度刚好匹配常规1.6mm-2.0mm厚度PCB的波峰焊吃锡要求，焊接后插脚和PCB上的加厚镀锡大电流铜皮充分结合，保证载流能力。其中适配PCB-4 M5规格的端子额定载流可以达到50A，适配PCB-5 M5规格的端子额定载流可以达到100A，这个载流参数是基于导电基材的截面积、接触电阻、长期工作温升不超过45K的测试标准得出的，完全满足大功率电源类产品的安规要求。端子的折弯处做了圆角过渡处理，避免折弯应力集中导致的基材断裂，同时竖直面的螺纹孔做了全牙加工，螺纹有效啮合长度不小于8mm，保证M5螺钉拧紧时的咬合力足够，不会出现滑牙问题，拧紧扭矩可以达到2.5N·m，匹配常规冷压接线鼻的压接要求。

　　设计思路上，这类端子没有采用拼接式结构，而是用整块导电铜材冲压折弯成型，减少了拼接处的接触电阻，基材表面做镀锡处理，一方面提升焊接时的吃锡性能，另一方面防止铜材氧化导致接触电阻上升。端子的插脚位置做了定位凸点，插装到PCB上时可以卡在过孔位置，不会在波峰焊传输过程中出现偏移，保证焊接位置的准确性。竖直接线面和PCB板面保持垂直，接线时导线从垂直于PCB的方向引入，不会和板上其他低矮元器件产生空间干涉，接线操作的空间预留充足，常规的十字螺丝刀或者内六角扳手都可以顺利完成螺钉拧紧操作。

　　从安装边界尺寸来看，端子的竖直接线面高度控制在12mm以内，水平方向的安装占位宽度不超过15mm，插脚的中心间距匹配常规大电流PCB的安规爬电距离要求，相邻两个端子之间的爬电距离可以满足强电回路的8mm以上安规要求，不需要额外增加绝缘隔板。插脚的直径为1.5mm，对应PCB上的安装过孔直径设计为1.6mm，焊接后的焊盘环宽不小于2mm，保证焊锡的附着面积足够，大电流通过时焊盘不会因为过热出现脱焊。端子的折弯内R角为0.5mm，既保证折弯后的结构强度，又不会因为R角过大占用额外的板上空间。在实际选型使用时，需要注意PCB对应位置的铜皮厚度不小于2盎司，大电流回路的铜皮做开窗加锡处理，进一步提升载流能力，端子焊接后可以在折弯处和PCB之间点少量红胶加固，提升端子的抗机械应力能力，避免接线拧螺钉时的应力传递到焊盘导致焊盘脱落。这类端子相比传统的栅栏式接线端子，占用的PCB面积更小，接线后的接触电阻更低，适合在高密度布局的大功率电源板上使用，尤其是和板载电源变压器配合时，变压器的引脚可以直接和端子的插脚在同一波峰焊工序完成焊接，减少后续的组装工序，提升生产效率。
