QWII C MUX型SMD连接器结构设计

项目分类:变压器/电感器 发布时间:2025-02-20 ID:943619
  • QWII C MUX型SMD连接器结构设计
  • QWII C MUX型SMD连接器结构设计

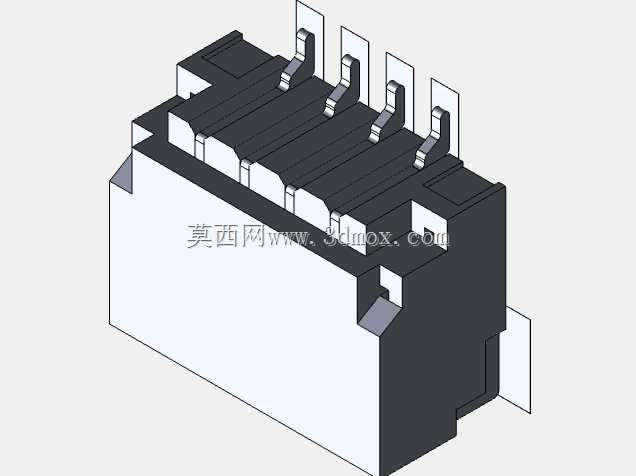

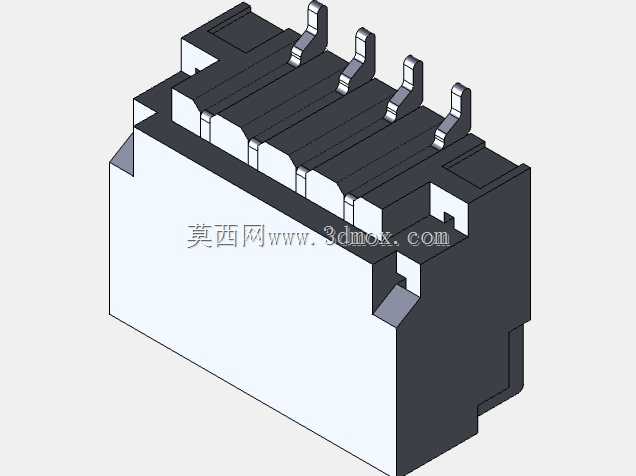

  这款SMD连接器主要面向高密度PCB板载电路的信号分流场景,常见于便携检测设备、小型传感采集模组、嵌入式开发扩展板这类对板上空间占用要求严苛的电子系统中,承担单路I2C总线扩展为多路独立通讯链路的物理连接功能,解决单总线挂载多外设时的地址冲突、布线杂乱问题,让多组QWIIC接口传感模块可以通过统一总线与主控单元完成数据交互,无需额外增设信号转换电路。从结构设计逻辑来看,整体采用塑壳基座加接触端子的分体式组合结构,黑色绝缘基座选用耐回流焊高温的工程塑料注塑成型,基座侧壁设置有对称的定位卡扣凸台,贴装过程中可以通过凸台与PCB板上的预留限位槽配合,避免过炉焊接时元件出现偏移浮高问题,保证所有焊脚与焊盘的对位精度。

  接触端子采用弯脚式表面贴装结构,共设置四组独立接触弹片,弹片伸出基座的引脚部分做了加宽焊脚设计,既可以提升焊接后的机械连接强度,也能降低贴装过程中的虚焊风险,弹片接触区域做了弧形凸起处理,对接公端插入时可以提供稳定的接触正压力,保证信号传输过程中的接触可靠性,减少长期使用后的接触电阻波动问题。基座主体的绝缘部分做了分区隔断设计,每两个相邻端子之间都设置有独立的绝缘挡墙,避免相邻引脚之间出现焊锡连桥,同时也能提升端子之间的绝缘耐压性能,适配低压直流信号传输场景下的安规要求。

  安装边界方面,整体外形为规整长方体结构,所有引脚均位于元件同一侧的底部平面,贴装时不需要在PCB上开设通孔,完全适配表面贴装生产线的全自动贴装工艺,元件本体的高度控制在低矮区间,不会对板上其他 taller 元件的布局造成干涉,贴装完成后元件本体与PCB板面贴合紧密,抗震性能优于直插式同功能接插件,能够适应车载、工业现场传感节点这类存在持续振动的使用场景。设计过程中特意将对接端的导向口做了微扩口处理,公端插头插入时不需要完全精准对位即可顺利滑入接触位,降低现场组装、后期维护时的插接难度,同时基座上的防呆结构可以避免公端反插损坏接触端子,从结构层面杜绝误操作带来的元件损坏问题。

  接触端子的材质选用高弹性铜合金,表面做镀锡处理,兼顾导电性能与焊接兼容性,长期使用后不会出现弹性衰减导致的接触不良问题,塑壳部分的耐温参数匹配无铅回流焊的温度曲线,过炉过程中不会出现形变、起泡问题,保证批量生产时的良率表现。
